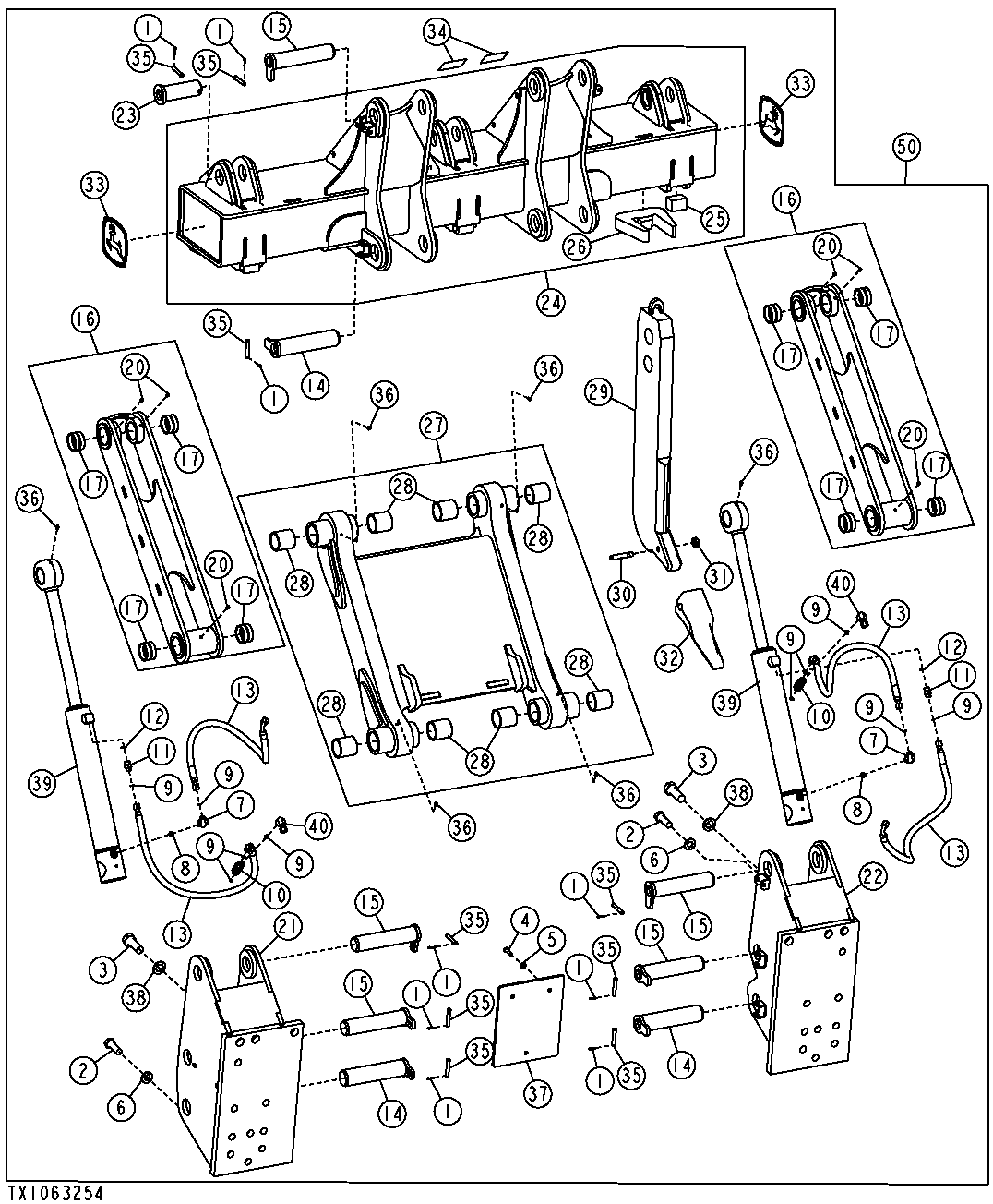

Ripper ( - 262084)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7021	13	Cotter Pin	4 X 25 mm
2	19H3417	18	Cap Screw	1" X 3"
3	19H3876	6	Cap Screw	1-1/4" X 3-1/2"
4	19M7403	3	Cap Screw	M12 X 35
5	24M7240	3	Washer	13 X 25 X 3 mm
6	24M7243	18	Washer	25.400 X 50 X 6 mm
7	38H1005	2	Elbow Fitting	-
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	T77857	8	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
10	38H1039	2	Tee Fitting	-
11	38H1174	2	Adapter Fitting	-
12	R26906	2	O-Ring	-
13	AT145174	2	Hydraulic Hose	-
14	AT321511	3	Pin	Lower
15	AT321512	5	Pin	Upper
16	AT322239	2	Link	Line Fill Upper
17	H151655	4	Bushing	-
20	T162396	6	Lubrication Fitting	-
21	AT329073	1	Support	Line Fill, RH
22	AT329074	1	Support	Line Fill, LH
23	AT334213	1	Pin	Flag Shank
24	AT334214	1	Frame	Line Fill
25	T215373	3	Bar	Front
26	T225725	3	Bar	Rear
27	AT354869	1	Lift Arm	Line Fill
28	T67856	8	Bushing	70.170 X 80.160 X 80 mm (2.763" X 3-5/32" X 3.150")
29	AT334215	1	Shank	Ripper, NLA, ORDER T389750
29	AT431283	1	Shank	Ripper, NLA, ORDER T389750
29	T389750	1	Shank	Ripper, SUB FOR AT334215 AND AT431283
30	T8E6358	1	Pin	-
31	T8E6359	1	Retainer	-
32	T9J8920	1	Tooth	SUB FOR T6Y0359 AND T9J8920
33	JD5756	2	Label	Leaping Deere
34	JD5902	2	Reflector	Red
35	R43418	9	Pin Fastener	12.586 X 74.676 mm (0.495" X 2.940")
36	T162396	6	Lubrication Fitting	-
37	T282311	1	Plate	Transverse Case, SUB FOR T215372
38	T24510	2	Washer	33.500 X 57 X 4.780 mm (1.319" X 2.244" X 3/16")
39	AH215949	2	Hydraulic Cylinder	Components On Separate Page
40	38H1095	1	Elbow Fitting	-
50	AT365760	1	Ripper Whole Goods	Whole Goods
