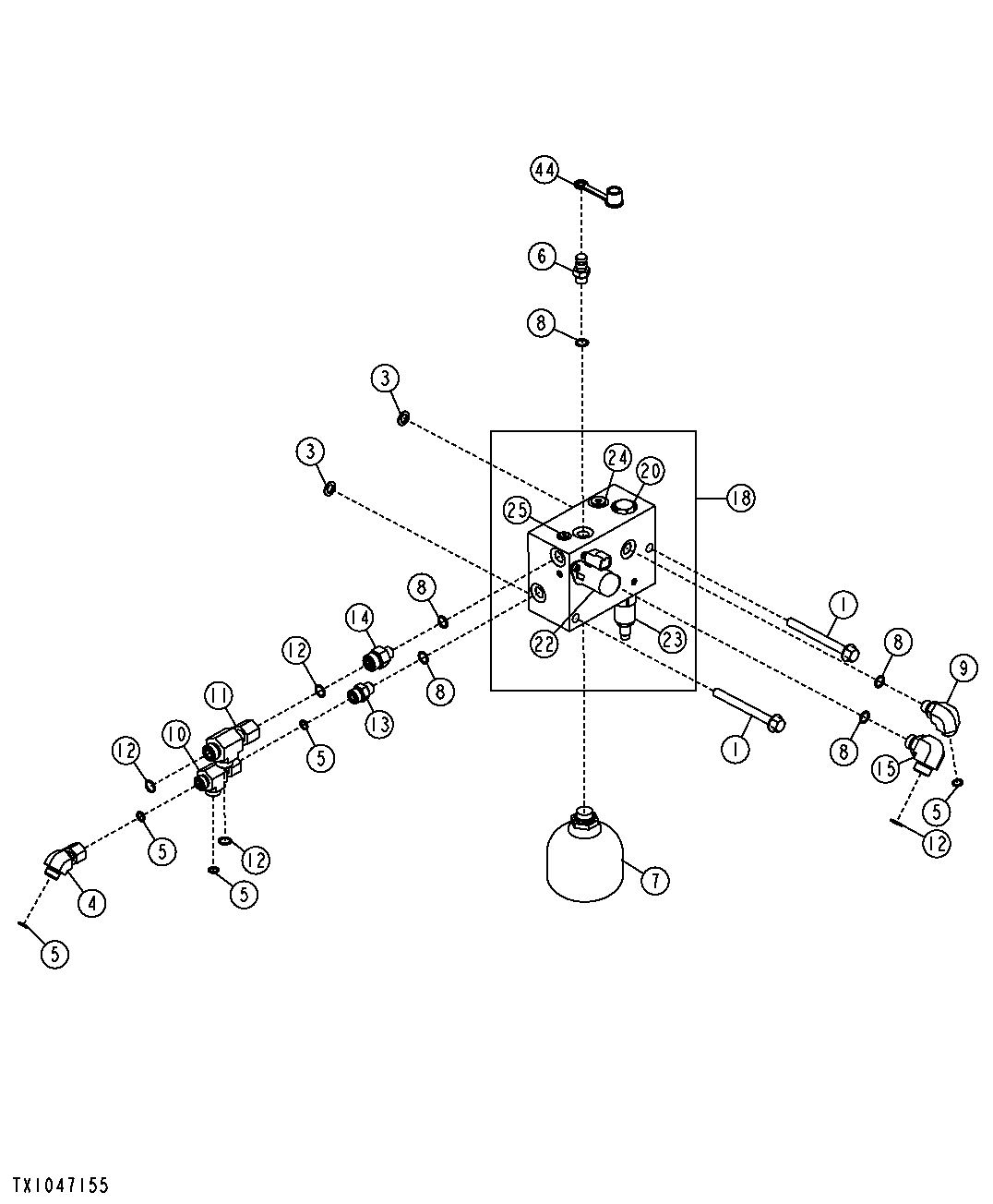

Pilot Control Manifold (Fourth Function)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7812	2	Screw	M10 X 100
3	24M7096	2	Washer	10.500 X 18 X 1.600 mm
4	38H1621	1	Adapter Fitting	-
5	T77613	5	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
6	AH125760	1	Hyd. Quick-Connect Coupler	-
7	AT195957	1	Hydraulic Accumulator	-
8	R26448	5	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	38H1004	1	Elbow Fitting	-
10	38H1030	1	Tee Fitting	-
11	38H1031	1	Tee Fitting	-
12	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
13	38H1160	1	Adapter Fitting	-
14	38H1173	1	Adapter Fitting	-
15	38H1314	1	Elbow Fitting	-
18	AT363359	1	Flow Control Hyd. Valve	Pressure Reducing / Relieving Valve, (SUB FOR AT306537)
20	AT224570	1	Check Valve	-
20	AT224862	1	Seal Kit	-
22	AT303799	1	Valve	-
22	AT224873	1	Seal Kit	-
23	AT313708	1	Oil Pressure Reg. Valve	-
23	AT196943	1	Seal Kit	-
24	AT49216	1	Fitting Plug	-
24	T70177	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
25	T105368	1	Fitting Plug	-
44	R77175	1	Cover	-

Pilot Control Manifold (Fourth Function)

Нет текстового описания
