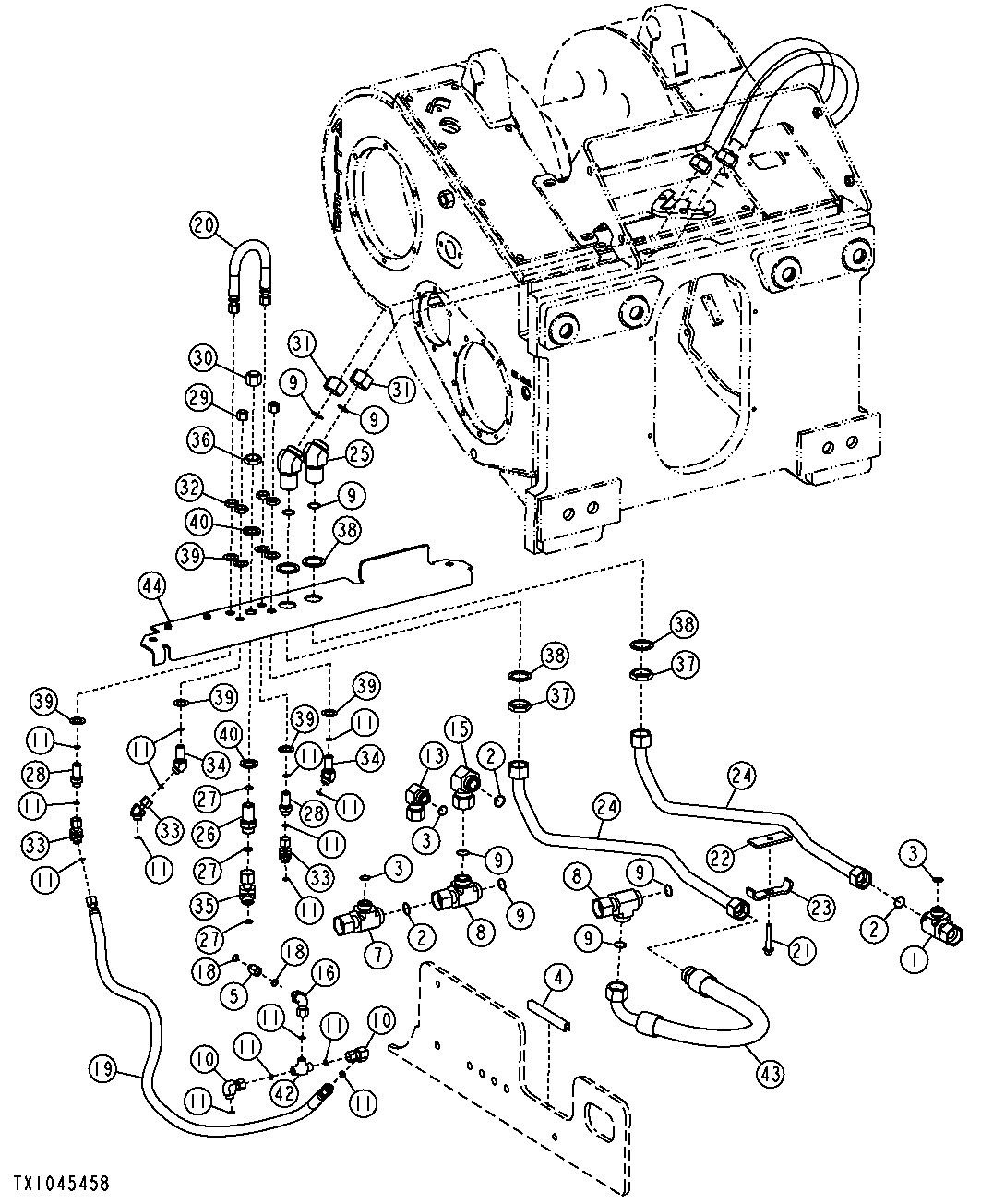

Hydraulics For Winch Plumbing - Winch Connection

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1531	1	Tee Fitting	-
2	T76938	3	O-Ring	-
3	T77858	3	O-Ring	-
4	T176644	1	Isolator	6 in.
5	N155442	1	Adapter Fitting	-
7	T215428	1	Tee Fitting	-
8	38H1002	2	Tee Fitting	-
9	T76938	8	O-Ring	-
10	38H1094	2	Elbow Fitting	-
11	T77613	15	O-Ring	-
13	38H1097	1	Elbow Fitting	-
15	38H1098	1	Elbow Fitting	-
16	38H1548	1	Elbow Fitting	-
18	R26448	2	O-Ring	-
19	AT317437	1	Hydraulic Hose	Fabricate
20	AT305016	1	Hydraulic Hose	Fabricate
21	19M7807	1	Screw	M10 X 60
22	T43358	1	Strap	-
23	T167979	1	Clamp	-
24	AT308957	2	Oil Line	-
25	38H1536	2	Elbow Fitting	-
26	38H1286	1	Adapter Fitting	-
27	T77932	3	O-Ring	-
28	38H1285	2	Union Fitting	-
29	38H1415	2	Fitting	-
30	38H1417	1	Fitting	-
31	38H1419	2	Fitting	-
32	T81029	4	Nut	-
33	38H1621	3	Adapter Fitting	-
34	38H1312	2	Elbow Fitting	-
35	38H1613	1	Adapter Fitting	-
36	T80306	1	Nut	-
37	T78715	2	Nut	-
38	24H1520	4	Washer	1-15/32" X 2" X 0.105"
39	24H1391	8	Washer	25/32" X 1-5/16" X 0.060"
40	24M7294	2	Washer	26 X 39 X 4 mm
42	AT171681	1	Check Valve	-
43	AT325262	1	Hydraulic Hose	Fabricate
44	AT352472	1	Partition	-

Hydraulics For Winch Plumbing - Winch Connection

Нет текстового описания
