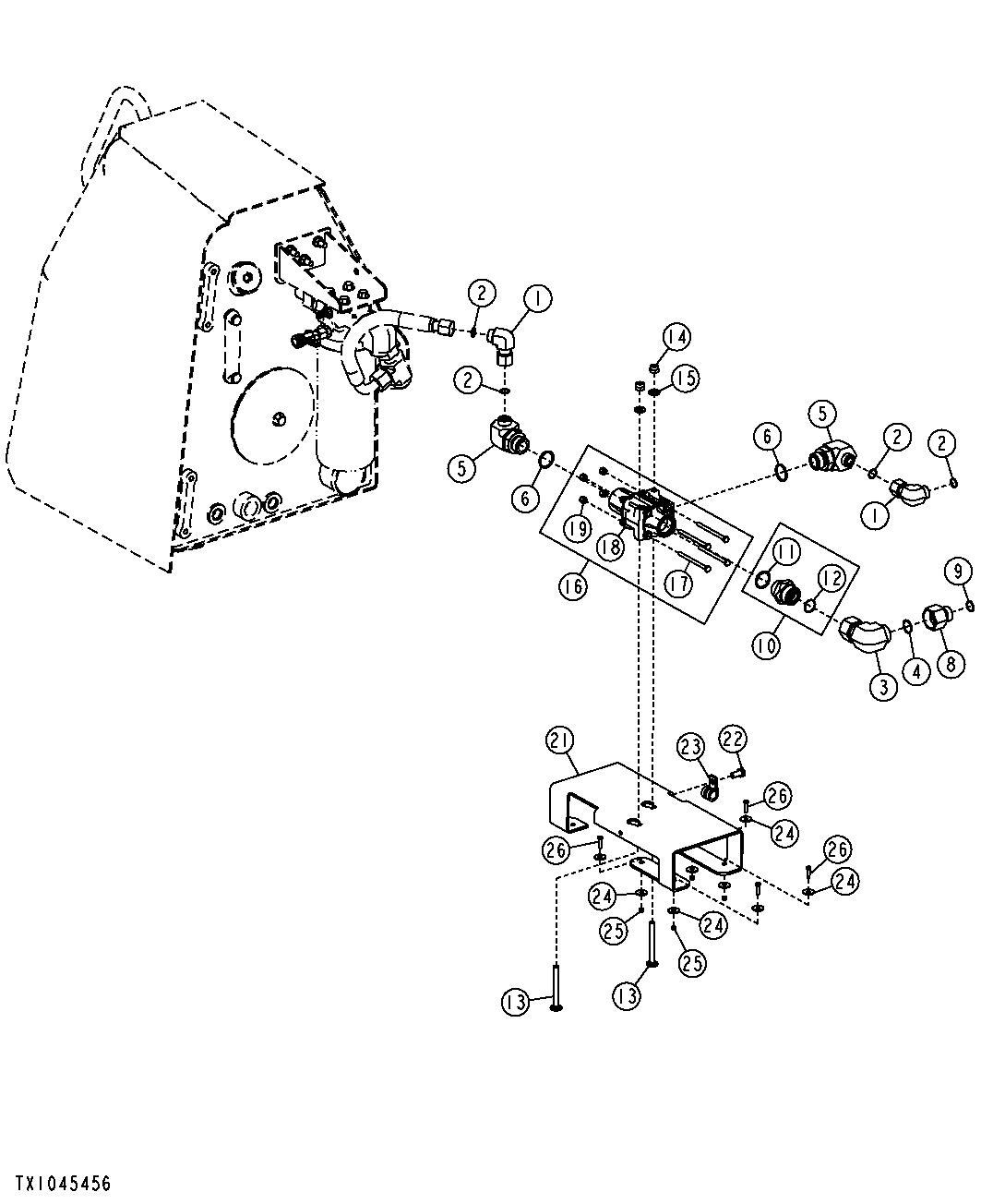

Hydraulics For Winch Plumbing - Bypass Valve & Bracket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1096	2	Elbow Fitting	-
2	T77932	4	O-Ring	-
3	38H1098	1	Elbow Fitting	-
4	T76938	1	O-Ring	-
5	38H1422	2	Elbow Fitting	-
6	R29936	2	O-Ring	-
8	38H1483	1	Reducer	-
9	T77858	1	O-Ring	-
10	AT320939	1	Check Valve	-
11	R29936	1	O-Ring	-
12	T76938	1	O-Ring	-
13	03M7247	2	Bolt	M10 X 90
14	14M7517	2	Lock Nut	M10
15	24M7239	2	Washer	10.700 X 21 X 2.500 mm
16	AT220846	1	Valve Kit	-
17	19H2336	4	Cap Screw	1/4" X 3-1/2"
18	AT223937	1	Flow Control Hyd. Valve	-
19	M40333	4	Lock Nut	-
21	AT352820	1	Bracket	-
22	19M7938	1	Cap Screw	M10 X 20
23	T74416	1	Clamp	-
24	24M7100	6	Washer	6.600 X 22 X 2 mm
25	14M7375	6	Flange Nut	M5, (SUB FOR 14M7297)
26	19M7373	6	Cap Screw	M5 X 20

Hydraulics For Winch Plumbing - Bypass Valve & Bracket
