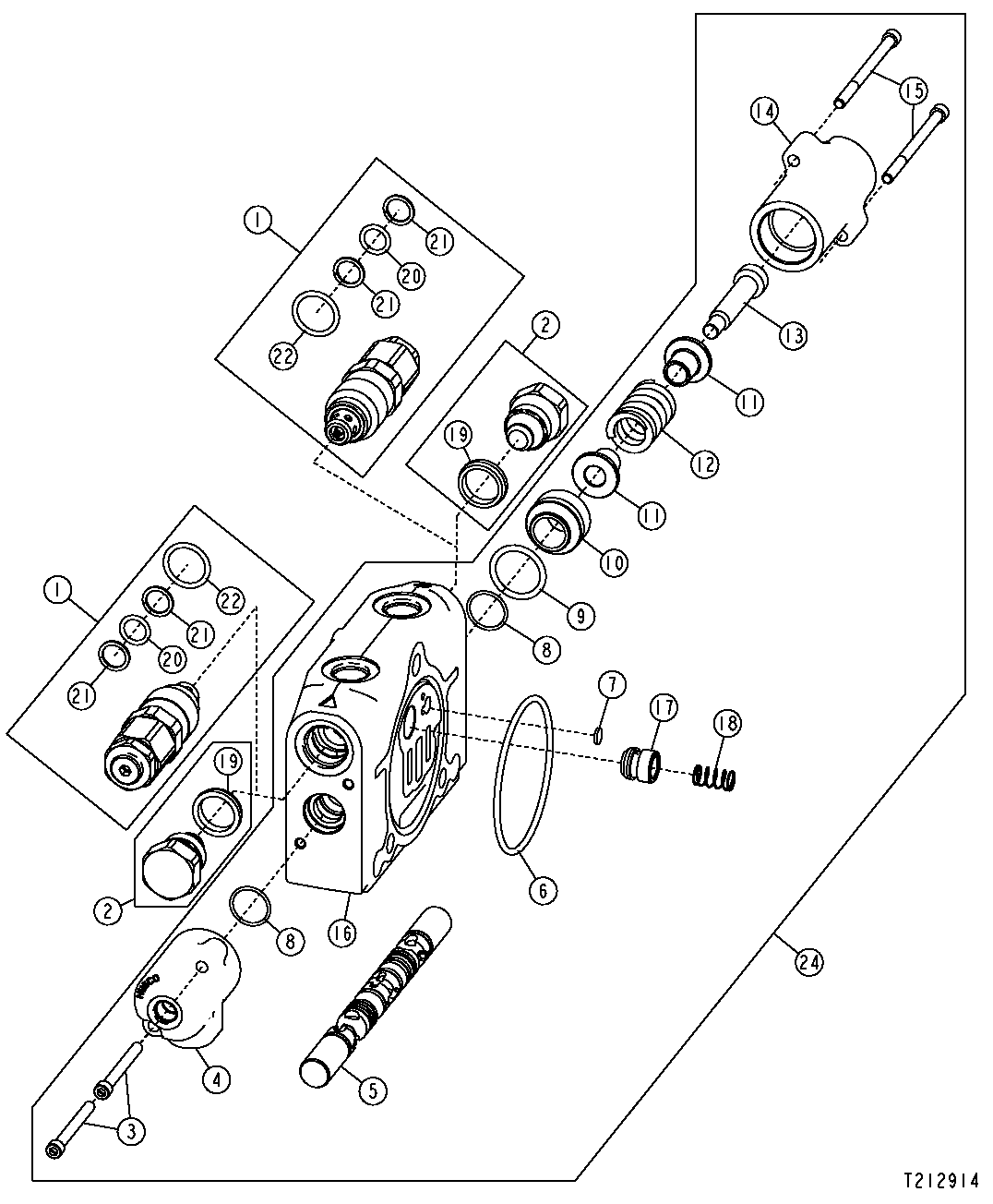

Hydraulic Control Valve Tilt, Angle or Auxiliary Section

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT323453	2	Pressure Relief Valve	Use With Angle Valve, Both Ports Auxiliary Valve On Rod Side Port When Equipped With Ripper
2	AT83174	2	Fitting Plug	-
3	T191334	2	Screw	-
4	T213067	1	Valve Cover	-
5	-	1	Part 5	Order Assembly For Service
6	T118685	1	O-Ring	-
7	R95493	1	Disk	-
8	T213059	2	O-Ring	-
9	T191346	1	O-Ring	-
10	790106800	1	Retainer	-
11	T201306	2	Retainer	-
12	T213058	1	Spring	-
13	790107100	1	Screw	-
14	T213068	1	Valve Cover	-
15	T191335	2	Screw	-
16	-	1	Part 16	Order Assembly For Service
17	T81538	1	Poppet	-
18	T81539	1	Spring	-
19	T183757	1	Seal	-
20	-	1	Part 20	(SUB AT314539)
21	-	1	Part 21	(SUB AT314539)
22	T118681	1	O-Ring	-
23	AT314539	1	Seal Kit	Not Illustrated
24	AT317423	1	Spool Valve	Auxiliary Section
24	AT317429	1	Spool Valve	Tilt Section

Hydraulic Control Valve Tilt, Angle or Auxiliary Section
