Открытый узел

HVAC System (Split Cab)

HVAC System (Split Cab)

HVAC System (Split Cab)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

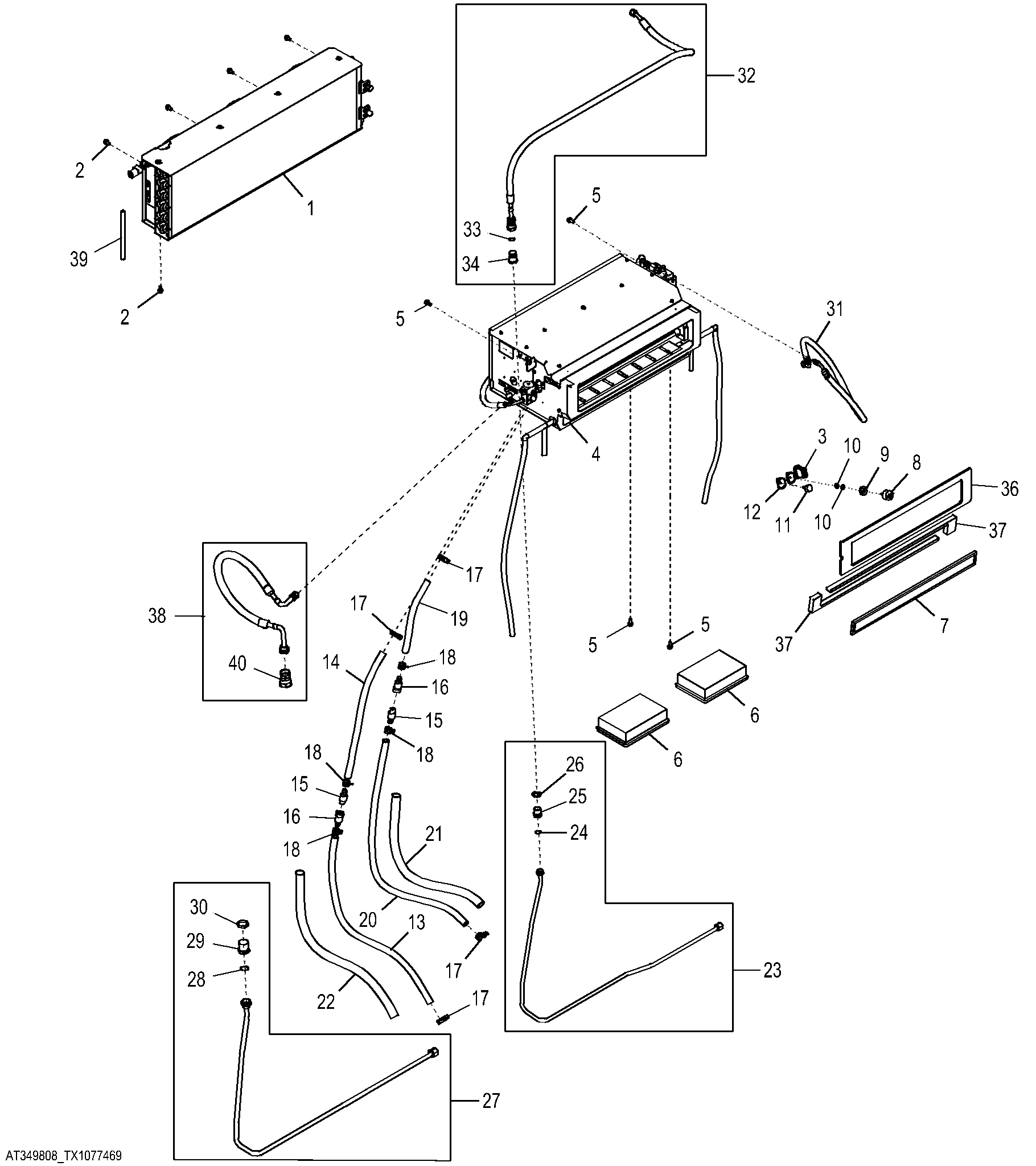

HVAC System (Split Cab)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-4-6600-0P)
2	19M9405	8	Screw	M8 X 16
3	AT303865	1	Toggle/Rocker Switch	-
4	-	1	Part 4	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-9476-0P)
5	19M9836	10	Screw	M8 X 20
6	AT191102	2	Air Filter	-
7	AT315957	1	Filter Element	-
8	RE43497	1	Switch	-
9	24H1272	1	Washer	9/16" X 1-1/4" X 1/4"
10	R44165	2	Lock Nut	-
11	AT219733	1	Temperature Switch	-
12	AT220817	2	Knob	-
13	-	1	Part 13	(MAKE FROM T60811) (CTL 35 in.)
14	-	1	Part 14	(MAKE FROM T60811) (CTL 20 in.)
15	AT352245	2	Hydr. Quick Coupler Plug	-
16	AT352244	2	Hydr. Quick Coupler Socket	-
17	T184924	4	Hose Clamp	-
18	R117721	4	Clamp	-
19	-	1	Part 19	(MAKE FROM T60811) (CTL 14 in.)
20	-	1	Part 20	(MAKE FROM T60811) (CTL 53 in.)
21	-	1	Part 21	(MAKE FROM XPS-B-17) (CTL 41.5 in.)
22	-	1	Part 22	(MAKE FROM XPS-B-17) (CTL 41.5 in.)
23	-	1	Part 23	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-2-5446-0P)
24	T143169	1	O-Ring	-
25	AH21762	1	Hydr. Quick Coupler Plug	-
26	R53000	1	NUT	-
27	-	1	Part 27	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-2-5452-0P)
28	T143166	1	O-Ring	-
29	AR58147	1	Hydr. Quick Coupler Plug	-
30	R52998	1	NUT	-
31	-	1	Part 31	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-2-3341-0P)
31	R183409	2	O-Ring	-
32	-	1	Part 33	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-2-5448-0P)
33	T143169	1	O-Ring	-
34	AH21763	1	Hydr. Quick Coupler Socket	-
34	R394R	1	O-Ring	-
36	T247345	1	Isolator	-
37	T247344	2	Sealing Trim	-
38	-	1	Part 39	(Order from Red Dot Corporation Phone: (206) 574-6571 Cage Code: 62534) (ORDER RD-2-5790) (SUB FOR RD-2-5445-0P AND RD-2-5478-0P)
39	-	1	Part 40	(MAKE FROM T179732) (CTL 13.25 in.)
40	AR58287	1	Hydr. Quick Coupler Socket	-
40	T13119	1	O-Ring	-
