Armored Cab Hydraulic Tilt

Нет текстового описания

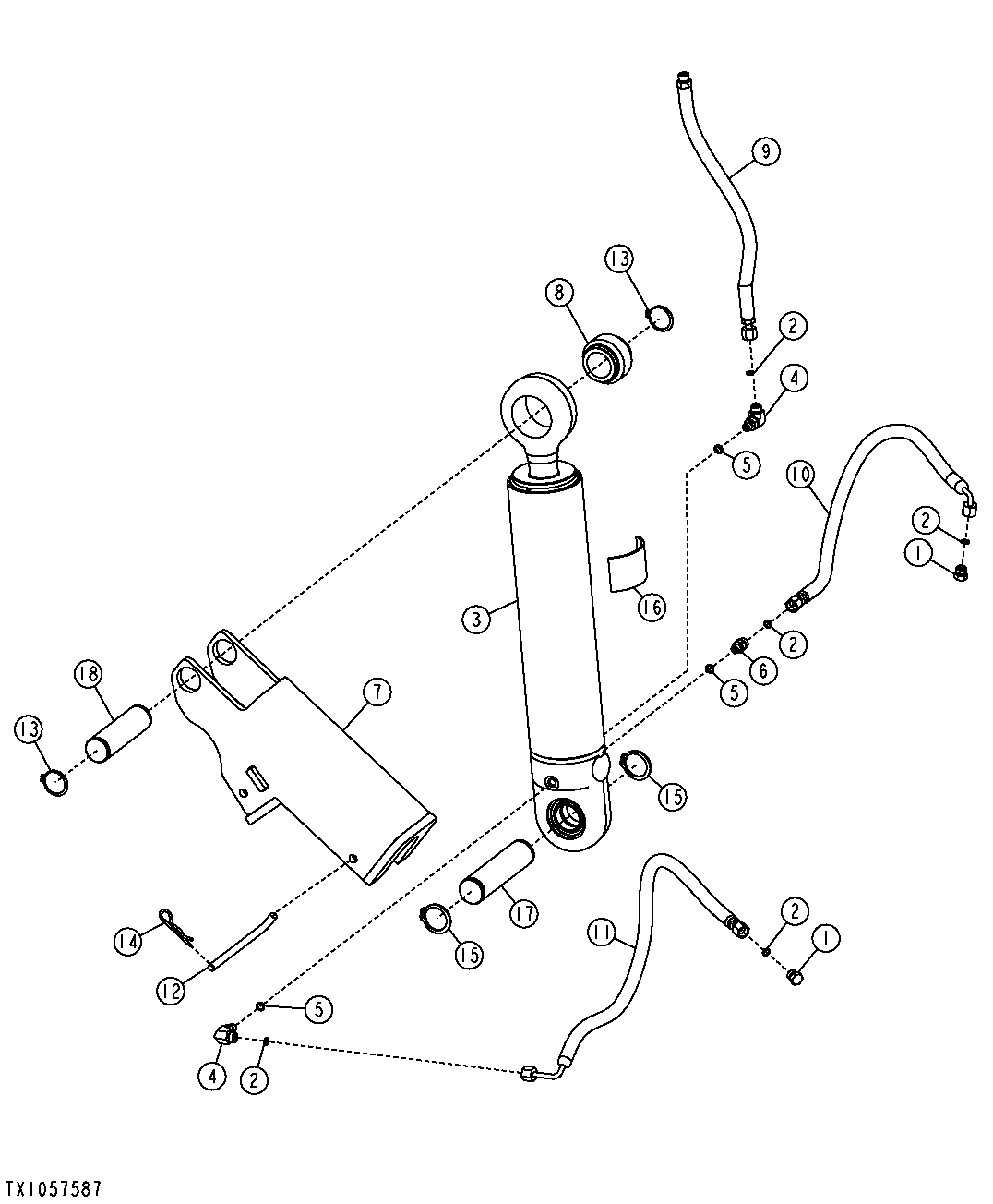

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1145	2	Fitting Plug	-
2	T77814	5	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
3	AHC10052	1	Hydraulic Cylinder	Components Listed On Another Page, (SUB FOR AH232014)
4	38H1003	2	Elbow Fitting	-
5	R28782	3	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
6	38H1159	1	Adapter Fitting	-
7	AT352104	1	Arm	Cab Tilt Lockup Mechanism
8	AT353132	1	Isolator	-
9	AT305755	1	Hydraulic Hose	9/16" X 381 mm (15") X 17.4752", Fabricate
10	AT305759	1	Hydraulic Hose	9/16" X 720 mm (28-1/4") X 9/16", Fabricate
11	AT354427	1	Hydraulic Hose	9/16" X 720 mm (28-1/4") X 9/16", Fabricate
12	H153022	1	Pin	-
13	L1152N	2	Snap Ring	-
14	N310718	1	Spring Locking Pin	-
15	T161583	2	Snap Ring	-
16	T208353	1	Pad	101.600 mm (4")
17	T241330	1	Pin Fastener	38.025 X 154 mm (1.497" X 6-1/16")
18	L1152N	1	Snap Ring	(SUB FOR T242324)
