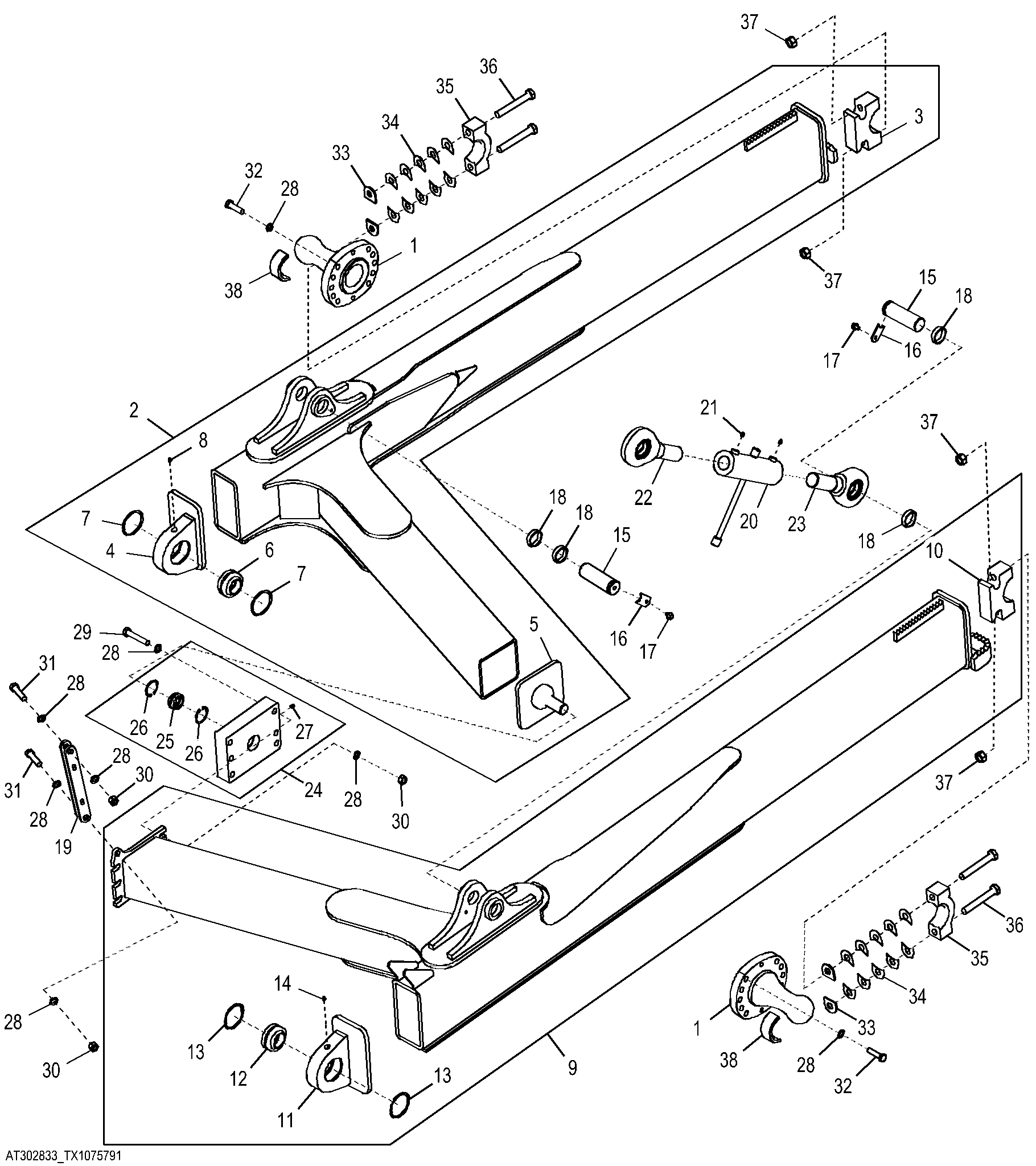

Push Beams, Struts and Pitch Jack (WT) ( - 181537)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT310975	2	Trunnion	-
2	AT303062	1	Beam	(RH) (CA)
3	T211038	1	Cap	Trunnion Seat
4	AT326972	1	Pivot	(RH)
5	AT310635	1	Pin	(SUB FOR T208137)
6	AT302556	1	Self-Aligning Bushing	-
7	H179667	2	Ring	-
8	JD7759	1	Lubrication Fitting	-
9	AT303061	1	Beam	(LH) (CA)
10	T211038	1	Cap	Trunnion Seat
11	AT326971	1	Pivot	(LH)
12	AT302556	1	Self-Aligning Bushing	-
13	H179667	2	Ring	-
14	JD7759	1	Lubrication Fitting	-
15	T202701	2	Pin Fastener	-
16	T202755	2	Plate	-
17	19M8242	2	Screw	M12 X 16
18	T202781	4	Bushing	-
19	AT310985	1	Link	Blade To Push Beam Link
20	AT302747	1	Turnbuckle	Pitch Jack
21	JD7759	2	Lubrication Fitting	-
22	AH210923	1	Rod	-
23	AH210949	1	Rod	-
24	AT310768	1	Pivot	-
25	AT133366	1	Self-Aligning Bushing	Ball Bushing
26	40M7090	2	Snap Ring	-
27	JD7759	1	Lubrication Fitting	-
28	24M7396	36	Washer	21 X 34 X 3 mm
29	19M7619	6	Cap Screw	M20 X 110
30	14M7277	8	Nut	M20
31	19M7892	2	Cap Screw	M20 X 80
32	19M8639	20	Cap Screw	M20 X 70
33	T212464	4	Plate	-
34	T49100	20	Plate	-
35	T223424	2	Cap	(SUB FOR T211039)
36	19H3527	4	Cap Screw	1" X 7"
37	K40018	4	Lock Nut	-
38	T351014	2	Bearing	SUB FOR T212400

Push Beams, Struts and Pitch Jack (WT) ( - 181537)
