Pilot Lines (Pilot Signal Manifold To Check Valve and Bulk Head)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
24	R27238	4	Fitting	(SUB FOR 4202532)
25	12H317	4	Lock Washer	9/16", (SUB FOR A590914)
26	14H888	4	Nut	9/16", (SUB FOR 4202531)
27	4455188	1	Hydraulic Hose	-
28	4450436	1	Hydraulic Hose	-
29	4640713	1	Hydraulic Hose	-
30	4652693	1	Hydraulic Hose	-
33	4487215	1	Hydraulic Hose	-
35	4652694	1	Hydraulic Hose	-
36	4634380	1	Hydraulic Hose	-
37	4635243	1	Hydraulic Hose	-
38	4204136	1	Clip	-
40	XCL-29	1	Hose Clamp	(SUB FOR 4190264)
42	-	5	Part 14	(J271025 NLA)
42	19M7402	5	Cap Screw	M10 X 25, (SUB FOR J901025)
42	24M7346	5	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
43	R73384	1	Clamp	(SUB FOR 4190253)
45	4341877	1	Channel	-
47	H77698	1	Tie Band	(SUB FOR 4121859)

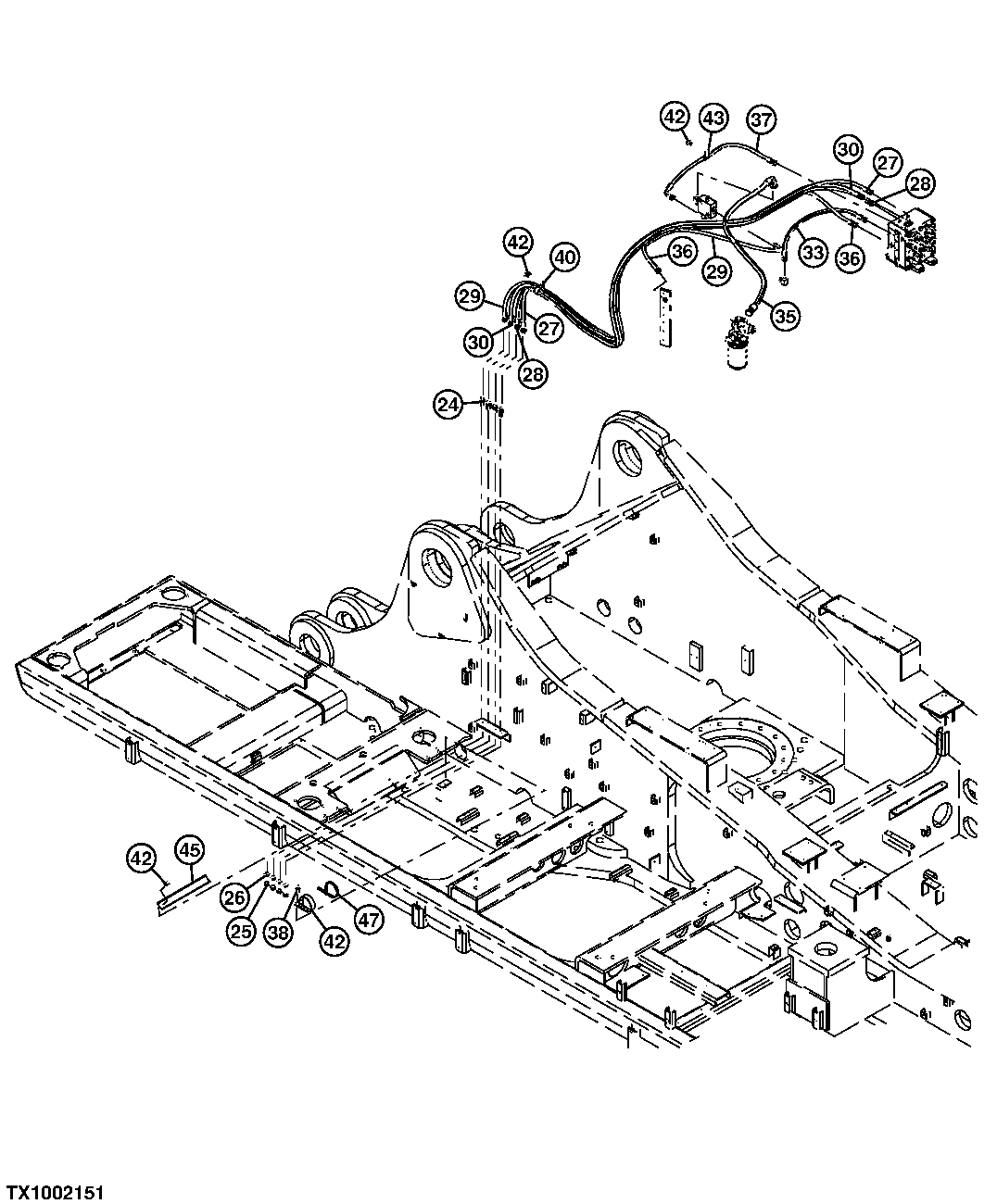

Pilot Lines (Pilot Signal Manifold To Check Valve and Bulk Head)

Нет текстового описания
