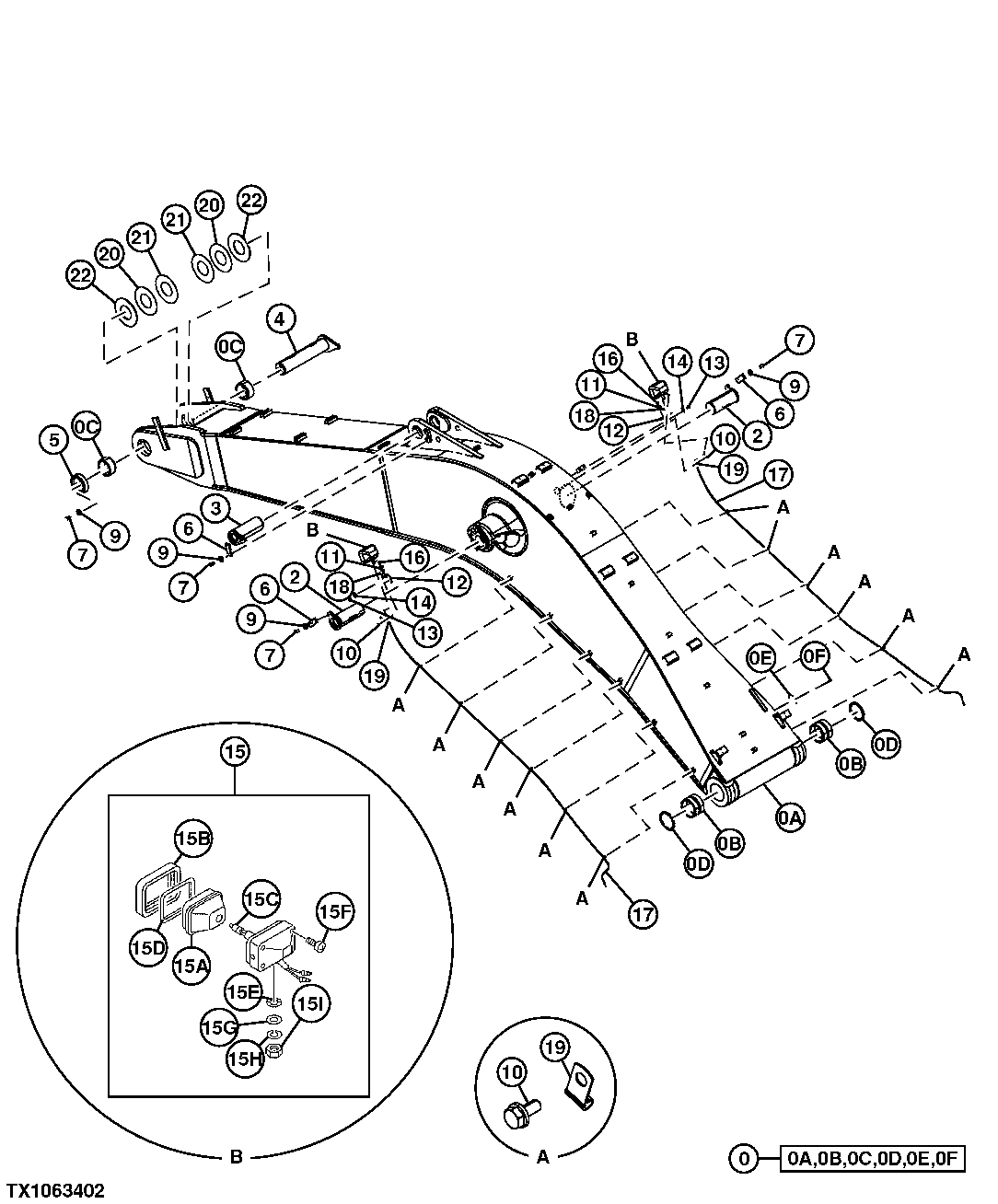

Mass Excavating Boom 7.1m, Standard Boom 8.4m and Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9263251G	1	Excavator Boom	Standard
0	9268596G	1	Excavator Boom	Mass Excavating
2	8100947	2	Pin Fastener	-
3	8100948	1	Pin Fastener	-
4	8100949	1	Pin Fastener	-
5	4652101G	1	Stop	-
6	4122729	3	Strap	-
7	19M7950	9	Cap Screw	M20 X 45, (SUB FOR J912045)
9	J222020	9	Washer	-
10	24M7346	14	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
10	19M7402	14	Cap Screw	M10 X 25, (SUB FOR J901025)
10	-	14	Part 17	(J271025 NLA)
11	24M7054	2	Washer	6.400 X 12 X 1.600 mm
12	9765757	2	Bracket	-
13	J901425	2	Cap Screw	-
14	J222014	2	Washer	-
15	4326800	2	Lamp	(SUB FOR 4336570)
16	21M7288	2	Screw	M6 X 10, (SUB FOR M430610)
17	4653140	2	Wiring Harness	-
18	4271788	2	Wiring Harness	-
19	T30367	14	Clamp	(SUB FOR 4190271)
20	4642666	2	Plate	-
21	4642667	2	Plate	-
22	4657153	2	Plate	-
0A	-	1	Part 9	Mass Excavating, (5010970 NSEP)
0A	-	1	Part 2	Standard, (5010653 NSEP)
0B	4638802	2	Bushing	-
0C	4638803	2	Bushing	-
0D	4258580	2	Seal	-
0E	-	1	Part 6	-
0F	37H99	2	Screw	0.100" X 1/4", (SUB FOR M492564)
15A	4326801	1	Lens	-
15B	4326802	1	Frame	-
15C	AT135758	1	Bulb	(SUB FOR 4285648)
15D	4326803	1	Gasket	-
15E	4307026	1	Washer	-
15F	37H19	4	Screw	(SUB FOR 4307027)
15G	24M7085	1	Washer	15 X 28 X 2.500 mm, (SUB FOR A590114)
15H	12H317	1	Lock Washer	9/16", (SUB FOR A590914)
15I	14M7345	1	Nut	M14, (SUB FOR J952014)

Mass Excavating Boom 7.1m, Standard Boom 8.4m and Components
