Открытый узел

Hydraulic Oil Cooler Tubes

Hydraulic Oil Cooler Tubes

Hydraulic Oil Cooler Tubes

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

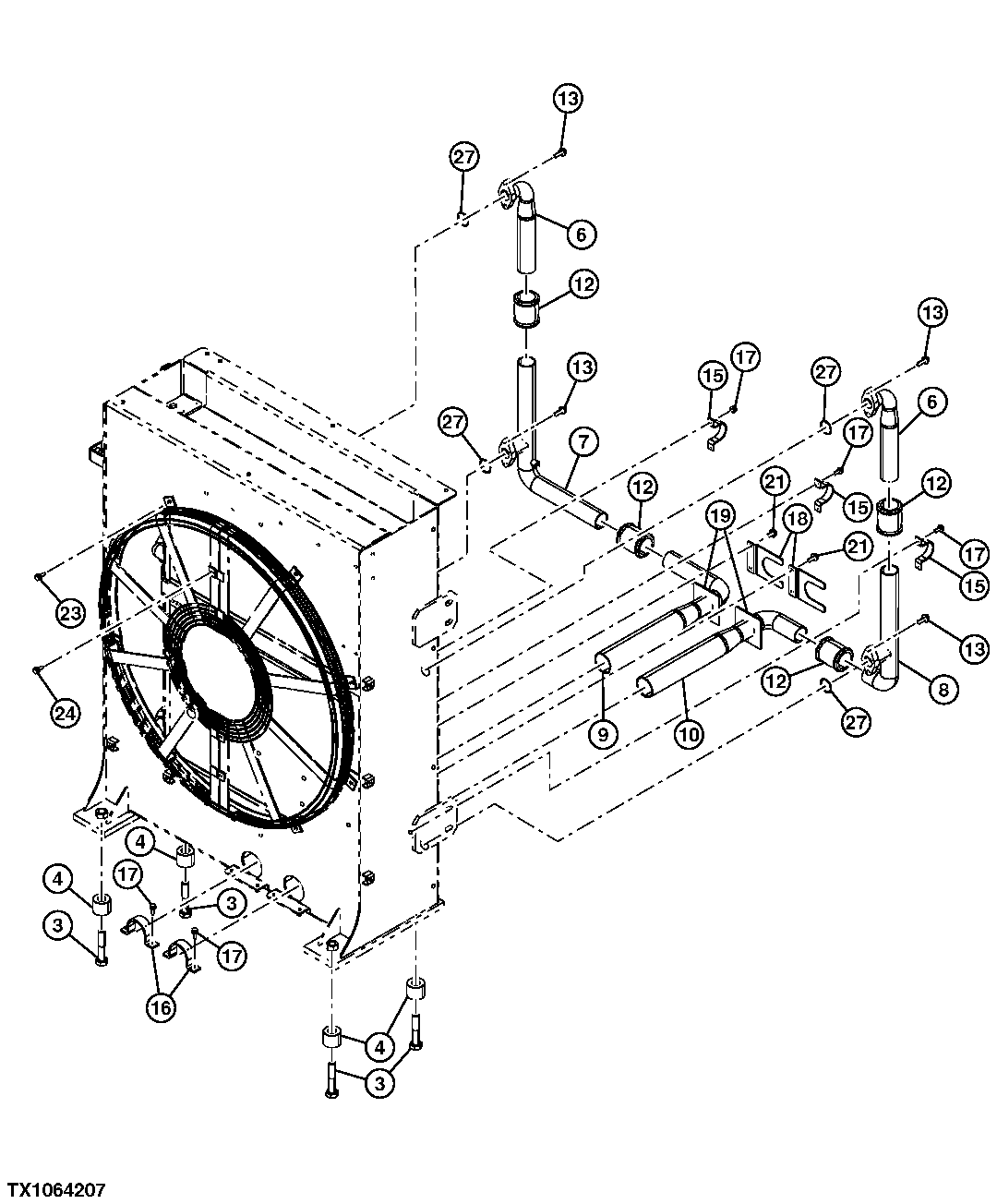

Hydraulic Oil Cooler Tubes

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	19M7903	4	Cap Screw	M24 X 120, (SUB FOR J932404)
4	4404224	1	Spacer	-
6	8101559	2	Pipe	-
7	8101567	1	Pipe	-
8	8101569	1	Pipe	-
9	8101570	1	Pipe	-
10	8101568	1	Pipe	-
12	4196261	2	Seal	-
12	4067833	4	Coupling	-
13	-	8	Part 10	(J271240 NLA)
13	19M7493	8	Cap Screw	M12 X 40, (SUB FOR J901240)
13	24M7345	8	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
13	12H301	8	Lock Washer	1/2", (SUB FOR A590912 ) (SUB FOR J222012, THIS APPLICATION)
15	4053865	3	Clamp	-
16	4000909	2	Clamp	-
17	-	10	Part 16	(J271030 NLA)
17	24M7346	10	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
17	19M7662	10	Cap Screw	M10 X 30, (SUB FOR J901030)
18	4640571	2	Cover	-
19	4640309	2	Isolator	-
21	-	4	Part 21	(J271235 NLA)
21	19M7403	4	Cap Screw	M12 X 35, (SUB FOR J901235)
21	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
23	-	8	Part 24	-
23	19M7403	8	Cap Screw	M12 X 35
23	24M7345	8	Washer	13.500 X 24 X 2.500 mm
24	-	4	Part 27	-
24	19M8017	4	Cap Screw	M12 X 20
24	24M7345	4	Washer	13.500 X 24 X 2.500 mm
27	985096	4	O-Ring	-
