Hydraulic Lines (Solenoid To Control Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	M800650	1	Packing	(SUB FOR 957366)
0	A852222	2	Union Fitting	-
1	A852122	2	Adapter Fitting	-
1	M800650	1	Packing	(SUB FOR 957366)
2	4634388	1	Hydraulic Hose	-
3	4634390	1	Hydraulic Hose	-
6	A852223	1	Elbow Fitting	-
6	M800650	1	Packing	(SUB FOR 957366)
7	4636499	1	Hydraulic Hose	-
11	4154670	1	Elbow Fitting	(SUB FOR A852322)
11	M800650	1	Packing	(SUB FOR 957366)
12	A852122	1	Adapter Fitting	-
12	M800650	1	Packing	(SUB FOR 957366)
13	4620080	1	Hydraulic Hose	-
14	A852234	1	Elbow Fitting	-
14	CH11570	1	O-Ring	(SUB FOR 4509180)
16	4652690	1	Hydraulic Hose	-
47	4208479	1	Clamp	-
48	XCL-19	1	Hose Clamp	(SUB FOR 4192035)
49	-	2	Part 20	(J271025 NLA)
49	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
49	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
51	4190266	2	Clip	-
52	-	2	Part 24	(J271025 NLA)
52	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
52	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
62	4167524	1	Isolator	(SUB FOR 4326809)
63	H77698	2	Tie Band	(SUB FOR 4055312)

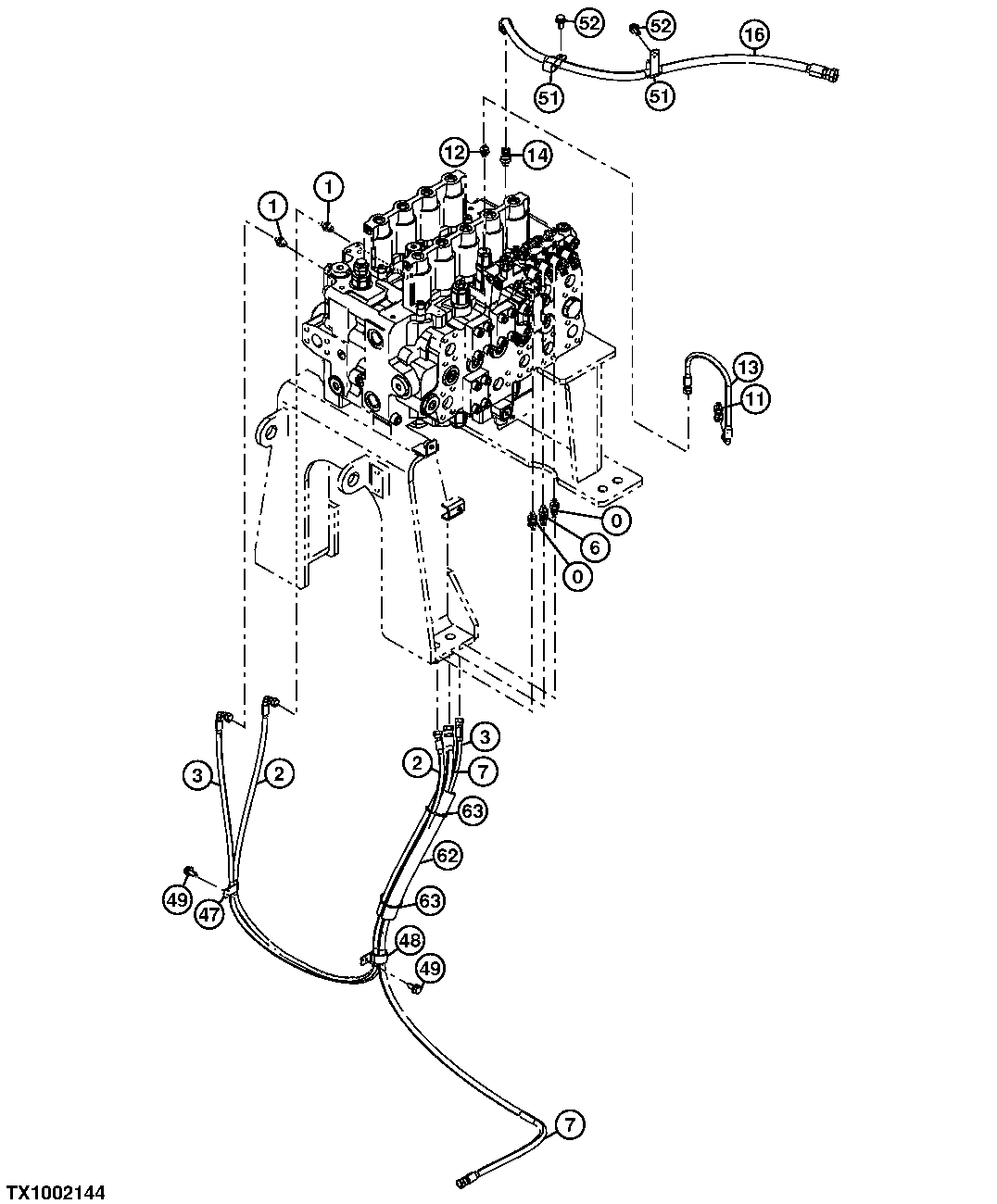

Hydraulic Lines (Solenoid To Control Valve)

Нет текстового описания
