Открытый узел

Heat Shield (Air Cleaner)

Heat Shield (Air Cleaner)

Heat Shield (Air Cleaner)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

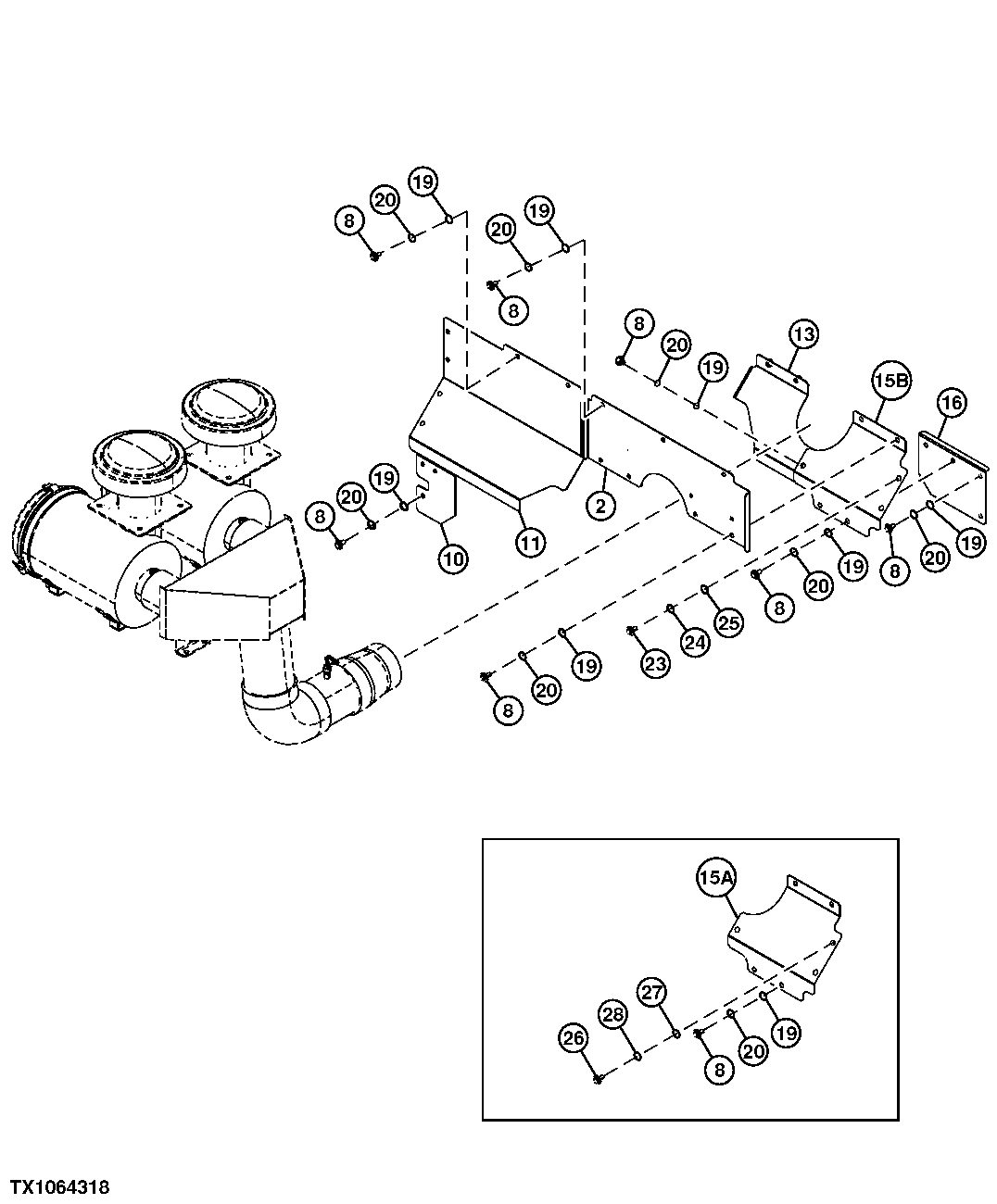

Heat Shield (Air Cleaner)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	7049228	1	Cover	-
8	-	20	Part 2	(J281230 NLA)
8	19M8011	20	Cap Screw	M12 X 30, (SUB FOR J901230)
8	4249324	20	Washer	-
8	19M7403	20	Cap Screw	M12 X 35
10	9764860	1	Cover	-
11	2053550	1	Cover	-
13	8105226	1	Cover	-
16	9766940	1	Cover	-
19	4249324	20	Washer	-
20	12H301	20	Lock Washer	1/2", (SUB FOR A590912)
23	-	2	Part 14	(J281245 NLA)
23	19M7496	2	Cap Screw	M12 X 45, (SUB FOR J901245)
23	4249324	2	Washer	-
24	4435575	2	Spacer	-
25	4456191	2	Isolator	-
26	-	2	Part 19	-
26	19M8011	2	Cap Screw	M12 X 30
26	4249324	2	Washer	-
26	19M7403	2	Cap Screw	M12 X 35
27	4249324	2	Washer	-
28	12H301	2	Lock Washer	1/2"
15A	-	1	Part 9	(SUB 3119022 ) (ALSO ORDER (2) 19M7496, (2) 4249324, (2) 4435575 AND (2) 4456191) (3109041 NLA)
15B	3119022	1	Cover	-
