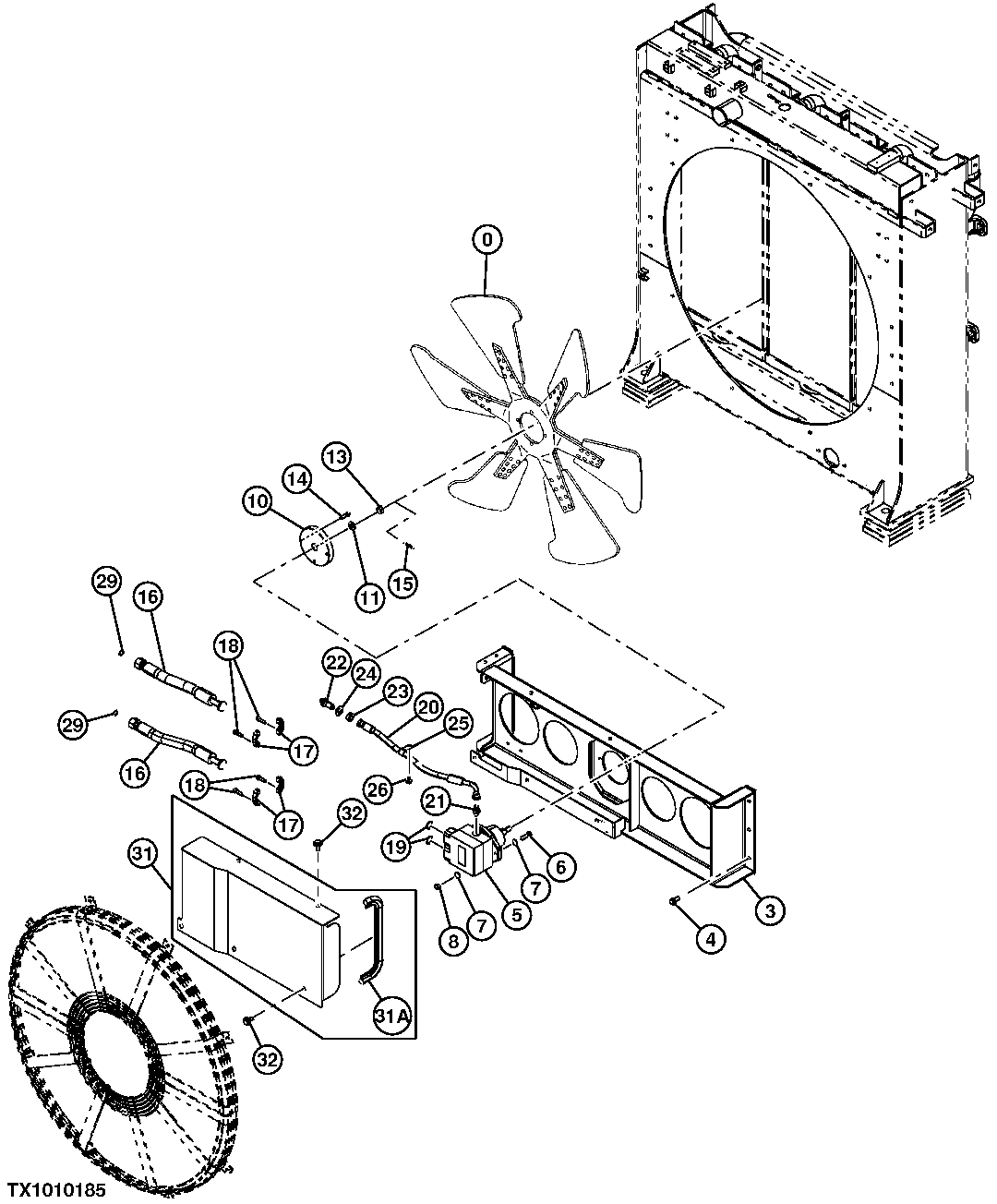

Fan Drive Motor and Mounting, Intercooler and Radiator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4670618	1	Fan	SUB FOR 8980429080
0	-	1	Part 1	SUB 4670618, ALSO ORDER (6) 19M8448 AND 4669855, 4636721 NLA
3	7056788	1	Bracket	-
3	-	1	Part 3	SUB 7056788, ALSO ORDER 8117626, 7048518 NLA
4	-	6	Part 5	J271235 NLA
4	19M7403	6	Cap Screw	M12 X 35, SUB FOR J901235
4	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
5	4634936	1	Motor	Components On Another Page
6	19M7493	2	Cap Screw	M12 X 40, SUB FOR J921240
7	24M7047	4	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
8	14M7275	2	Nut	M12, SUB FOR J950012
10	-	1	Part 12	SUB 3111222, ALSO ORDER (6) M341236, 4637864 NLA
10	3111222	1	Coupling	-
11	24M7338	1	Washer	17 X 30 X 3 mm, SUB FOR J222016
13	14M7289	1	Nut	M16, SUB FOR J953016
14	-	4	Part 16	SUB (6) M341236, THIS APPLICATION, ALSO ORDER 3111222, SUB FOR M341030, M341030 NLA
14	19M8448	6	Screw	M12 X 35, SUB FOR M341030, THIS APPLICATION, SUB M341236, THIS APPLICATION, M341236 NLA
15	M40461	1	Pin	SUB FOR 4022701, TH100590
16	4637942	2	Hydraulic Hose	-
17	R29424	4	Flange Fitting	SUB FOR 986910
18	19M8337	8	Screw	M10 X 30, SUB FOR M341030
19	T59014	2	O-Ring	SUB FOR 971489
20	4282549	1	Hydraulic Hose	-
21	4489342	1	Adapter Fitting	-
21	4506416	1	O-Ring	-
22	4315207	1	Adapter Fitting	-
23	4465189	1	Nut	-
24	24M7051	1	Washer	21 X 37 X 3 mm, SUB FOR A590120
25	T28949	1	Clamp	SUB FOR 4190274
26	-	1	Part 30	J271020 NLA
26	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
26	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
29	T77858	2	O-Ring	SUB FOR 4187308
31	-	1	Part 34	SUB 8117626, ALSO ORDER 7056788, 8104307 NLA
31	8117626	1	Cover	ALSO ORDER 7056788
32	-	5	Part 37	J281230 NLA
32	19M8011	5	Cap Screw	M12 X 30, SUB FOR J901230
32	4249324	5	Washer	-
31A	4644056	1	Isolator	-

Fan Drive Motor and Mounting, Intercooler and Radiator
