Delivery Lines (Hydraulic Pump To Control Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8101485	1	Pipe	-
1	4334364	4	Clamp	-
2	-	4	Part 3	J271290 NLA
2	19M7943	4	Cap Screw	M12 X 90, SUB FOR J901290
2	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
4	AT131685	8	Flange Fitting	SUB FOR AT153809
4	AT131685	4	Flange Fitting	SUB FOR AT153809
6	19M8734	16	Screw	M14 X 45, SUB FOR M341445
6	19M8734	8	Screw	M14 X 45, SUB FOR M341445
7	T72216	6	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
7	T72216	4	O-Ring	37.694 X 3.531 mm (1-31/64" X 0.139")
9	4639976	1	Hydraulic Hose	-
11	AT131809	4	Clamp	SUB FOR 4207036
11	AT131809	8	Clamp	SUB FOR 4207036
12	4215879	8	Spacer	SUB FOR 4207037 OR AT131810
12	4215879	4	Spacer	SUB FOR 4207037 OR AT131810
13	AT131811	2	Strap	SUB FOR 4207038
13	AT131811	4	Strap	SUB FOR 4207038
16	-	4	Part 21	J271200 NLA
16	19M7949	4	Cap Screw	M12 X 100, SUB FOR J901200
16	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
16	-	8	Part 24	J271200 NLA
16	19M7949	8	Cap Screw	M12 X 100, SUB FOR J901200
16	24M7345	8	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
19	8101942	1	Bracket	-
20	8101653	1	Bracket	-
21	-	6	Part 29	J281240 NLA
21	19M7493	6	Cap Screw	M12 X 40, SUB FOR J901240
21	TH4249324	6	Washer	SUB FOR 4249324
23	9770809	2	Plate	-
24	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
24	19M7403	4	Cap Screw	M12 X 35, SUB FOR J901235
24	-	4	Part 33	J281235 NLA
8A	4639975	2	Hydraulic Hose	-
8B	4698312	1	Hose	-

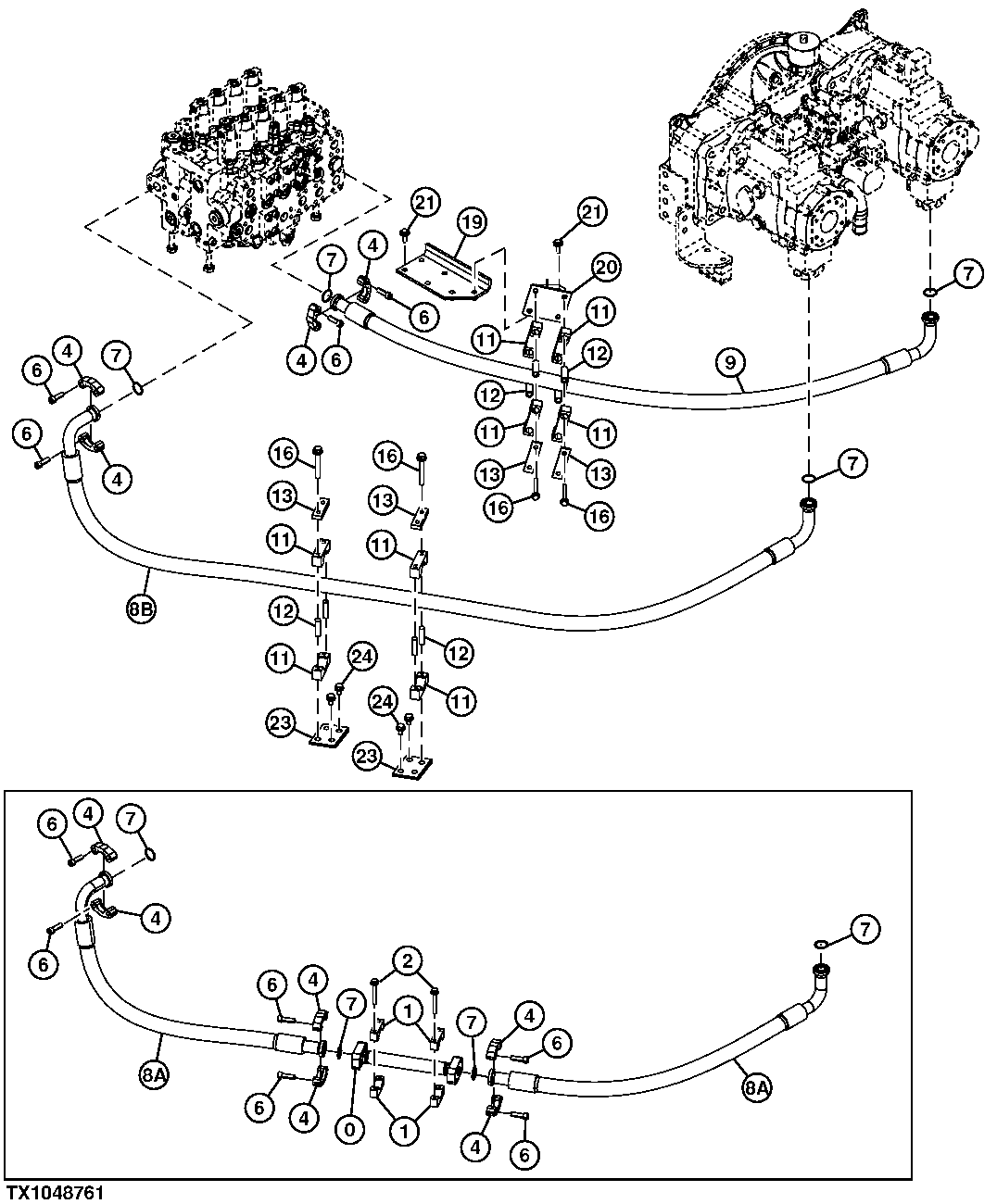

Delivery Lines (Hydraulic Pump To Control Valve)

Нет текстового описания
