Открытый узел

Boom Cylinder Components, Left

Boom Cylinder Components, Left

Boom Cylinder Components, Left

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

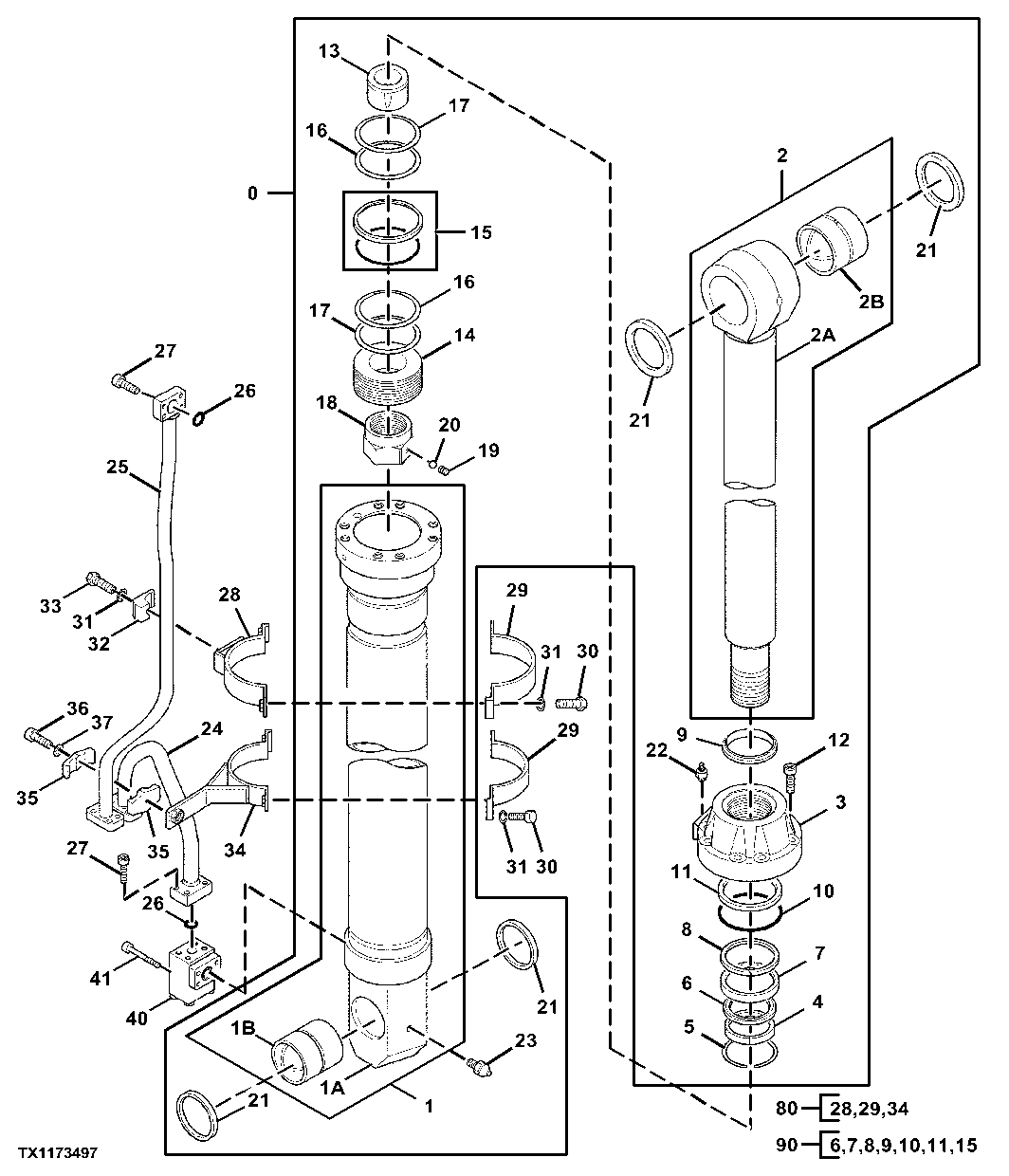

Boom Cylinder Components, Left

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4653864	1	Hydraulic Cylinder	10 m (33 ft), Left
1	0978101	1	Structural Tube	-
2	0978102	1	Hydraulic Cylinder Rod	-
3	0978103	1	Cylinder Head	-
4	0379905	1	Bushing	-
5	0160706	1	Snap Ring	-
6	0964305	1	Seal	-
7	0978104	1	Packing	-
8	0242706	1	Ring	-
9	0978105	1	Ring	-
10	A811200	1	O-Ring	-
11	0717603	1	Ring	-
12	0343305	8	Cap Screw	-
13	0379909	1	Bushing	-
14	0702902	1	Piston	-
15	0392305	1	Ring	Includes Two Pieces
16	0702704	2	Ring	SUB FOR 0978106, 4S00755 OR TH0702704
17	0394008	2	Ring	SUB FOR 0392306
18	0812107	1	Nut	-
19	0379815	1	Set Screw	-
20	0109124	1	Ball	-
21	4251767	4	Seal	-
22	0643016	1	Bleed Valve	-
23	0952505	1	Fitting	-
24	-	1	Part 29	1207701G NLA
25	0978202	1	Oil Line	-
26	955612	2	O-Ring	-
27	19M8734	8	Screw	M14 X 45, SUB FOR M341445
28	0978109	1	Band	-
29	0702706	2	Half Clamp	-
30	19M7169	4	Cap Screw	M10 X 35, SUB FOR 0317805, J901450 OR P61969
31	12H317	5	Lock Washer	9/16", SUB FOR A590914
32	0972307	1	Clamp	-
33	T84067	1	Screw	SUB FOR 0379918 OR J901485
34	0978110	1	Band	-
35	0379821	2	Half Clamp	-
36	0417614	1	Bolt	-
37	0168014	1	Spring Washer	-
40	0445101	1	Valve	Slow Return
41	0191420	4	Bolt	SUB FOR 0171720
80	-	1	Part 45	Band Kit Furnish Components, NLA
90	4653861	1	Seal Kit	-
1A	-	1	Part 3	NSEP
1B	4609098	1	Bushing	SUB FOR 0702501
2A	-	1	Part 6	Rod, NSEP
2B	4609095	1	Bushing	SUB FOR 0379802
