Открытый узел

TILT SECTION [03I07]

TILT SECTION [03I07]

TILT SECTION [03I07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

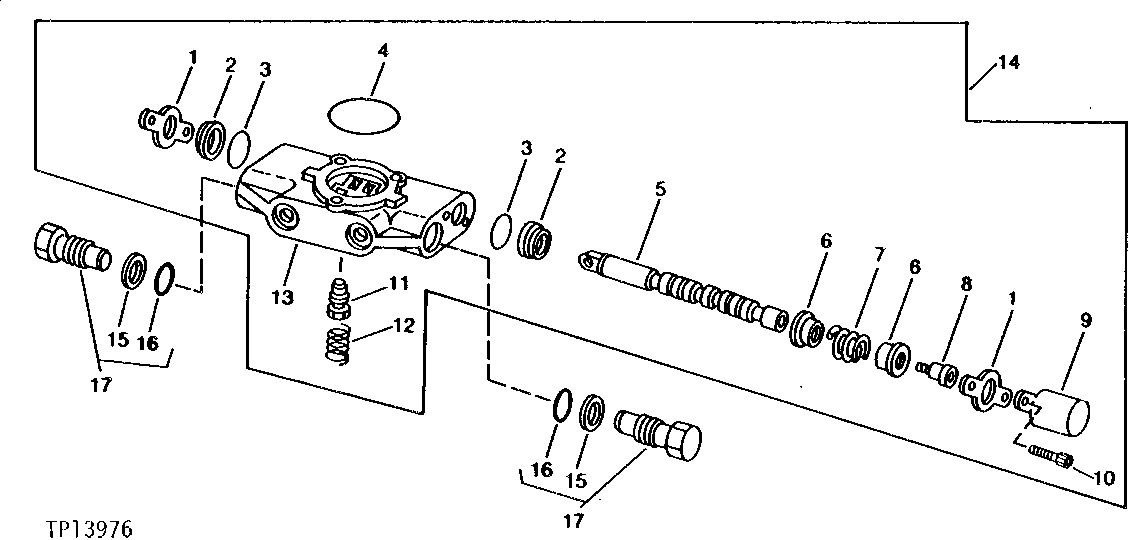

TILT SECTION [03I07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T81524	2	Plate	-
2	T81525	2	SEAL	-
3	T81526	2	O-RING	-
4	T118685	1	O-Ring	(SUB FOR H64810, THIS APPLICATION)
5	-	1	Part 5	(SUB AT81084)
5	-	1	Part 6	(SUB AT162862) (FOR QUICK DROP)
6	T81540	2	Retainer	-
7	T81543	1	SPRING	-
8	T81541	1	Screw	-
9	T118808	1	Cap	(SUB FOR T81542)
10	19H2924	2	Screw	1/4" X 3/4"
11	T81538	1	Poppet	-
12	T81539	1	Spring	-
13	-	1	Part 14	(SUB AT81084)
13	-	1	Part 15	(SUB AT162862) (FOR QUICK DROP)
14	AT81084	1	SPOOL VALVE	-
14	AT162862	1	SPOOL VALVE	(FOR QUICK DROP)
15	T141872	1	BACK-UP RING	(SUB FOR T81544)
15	T183757	1	Seal	(SUB FOR T141872)
16	U12547	1	O-Ring	-
17	AT83174	2	Fitting Plug	-
