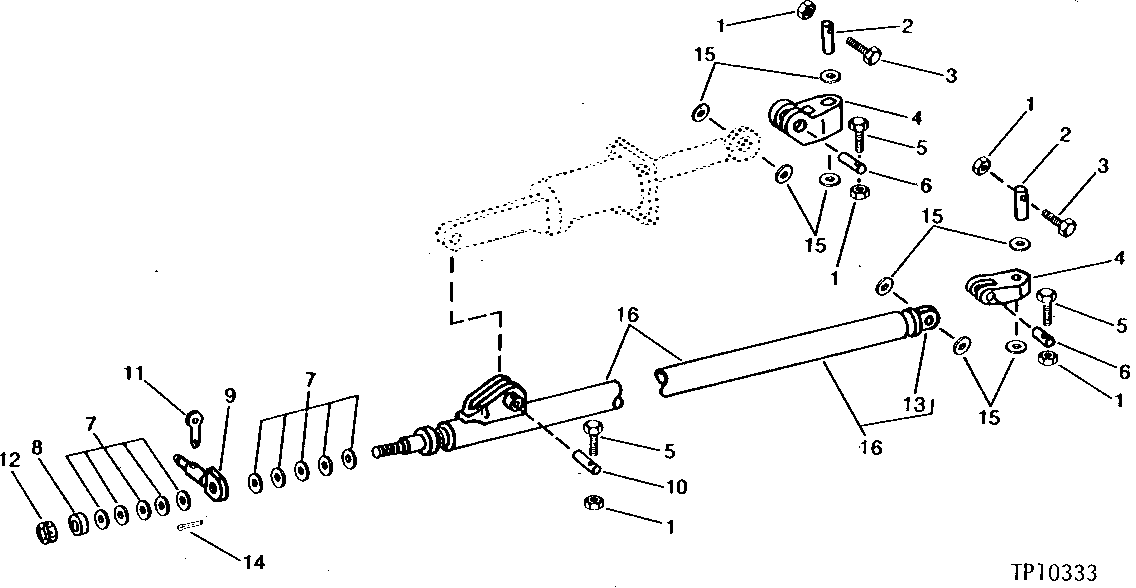

TILT CYLINDERS AND STRUTS MODEL 6540 (ANGLE DOZER) [03H06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BP12214	10	Lock Nut	1/2"
2	T78846	4	PIN FASTENER	-
3	19H3550	6	Cap Screw	HS, SAE 8, 1/2" X 4"
4	T76379	4	CLEVIS	-
5	19H3586	4	Cap Screw	HS, SAE 8, 1/2" X 4-1/4"
6	T78845	4	PIN FASTENER	-
7	T75315	20	Washer	-
7	T46180	20	WASHER	-
8	T75314	2	BUSHING	-
9	T58131	2	PIN	-
10	T78848	2	PIN FASTENER	-
11	AT55903	2	PIN FASTENER	-
12	U43592	2	Nut	-
13	T76378	1	END	STRUT
14	11H227	2	Cotter Pin	3/8" X 3"
15	H89524	1	Washer	-
16	AT73347	2	SUPPORT	(L.H. NOT ILLUSTRATED)
16	AT160629	2	SUPPORT	(ALSO ORDER (10) T46180) (INCLUDES AT159923 SHAFT WITH BUSHING)
16	AT159923	1	SHAFT	(NOT ILLUSTRATED) (SHAFT WITH BUSHING)

TILT CYLINDERS AND STRUTS MODEL 6540 (ANGLE DOZER) [03H06]
