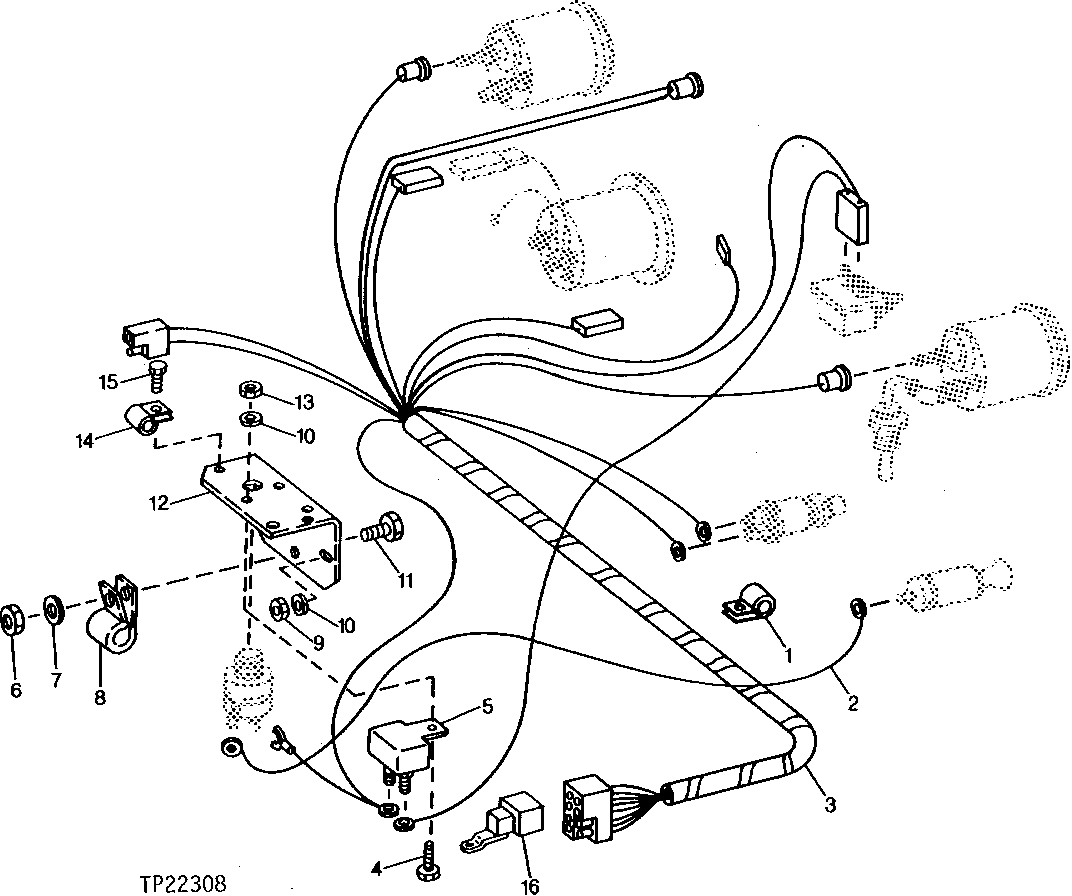

RIGHT-HAND INSTRUMENT PANEL HARNESS [02J13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75541	1	Clamp	(WITH LEVER STEERING) (SUB FOR R34557)
2	AT78634	1	Wiring Lead	(SUB FOR AT50828, THIS APPLICATION)
3	AT81542	1	WIRING HARNESS	-
3	AT104626	1	WIRING HARNESS	-
4	21H1295	1	Screw	0.190" X 5/8"
5	AT42040	1	CIRCUIT BREAKER	LIGHT, 15-AMPERE
6	14H785	1	Nut	5/16"
7	24H1685	1	Washer	11/32" X 47/64" X 0.083"
8	R46414	1	Clamp	(SUB FOR AH78125, THIS APPLICATION)
9	14H631	2	Nut	0.190"
10	12H246	2	LOCK WASHER	0.190"
11	19H2020	1	Cap Screw	5/16" X 1/2"
12	T50382	1	ANGLE	-
13	14H631	1	Nut	0.190"
14	R46414	1	Clamp	(SUB FOR AT13846, THIS APPLICATION) (WITH LEVER STEERING)
15	37H95	1	Screw	(SUB FOR 37H47) NO. 8 X 1/2" (WITH LEVER STEERING)
16	AT77726	1	Relay	(HOURMETER)

RIGHT-HAND INSTRUMENT PANEL HARNESS [02J13]
