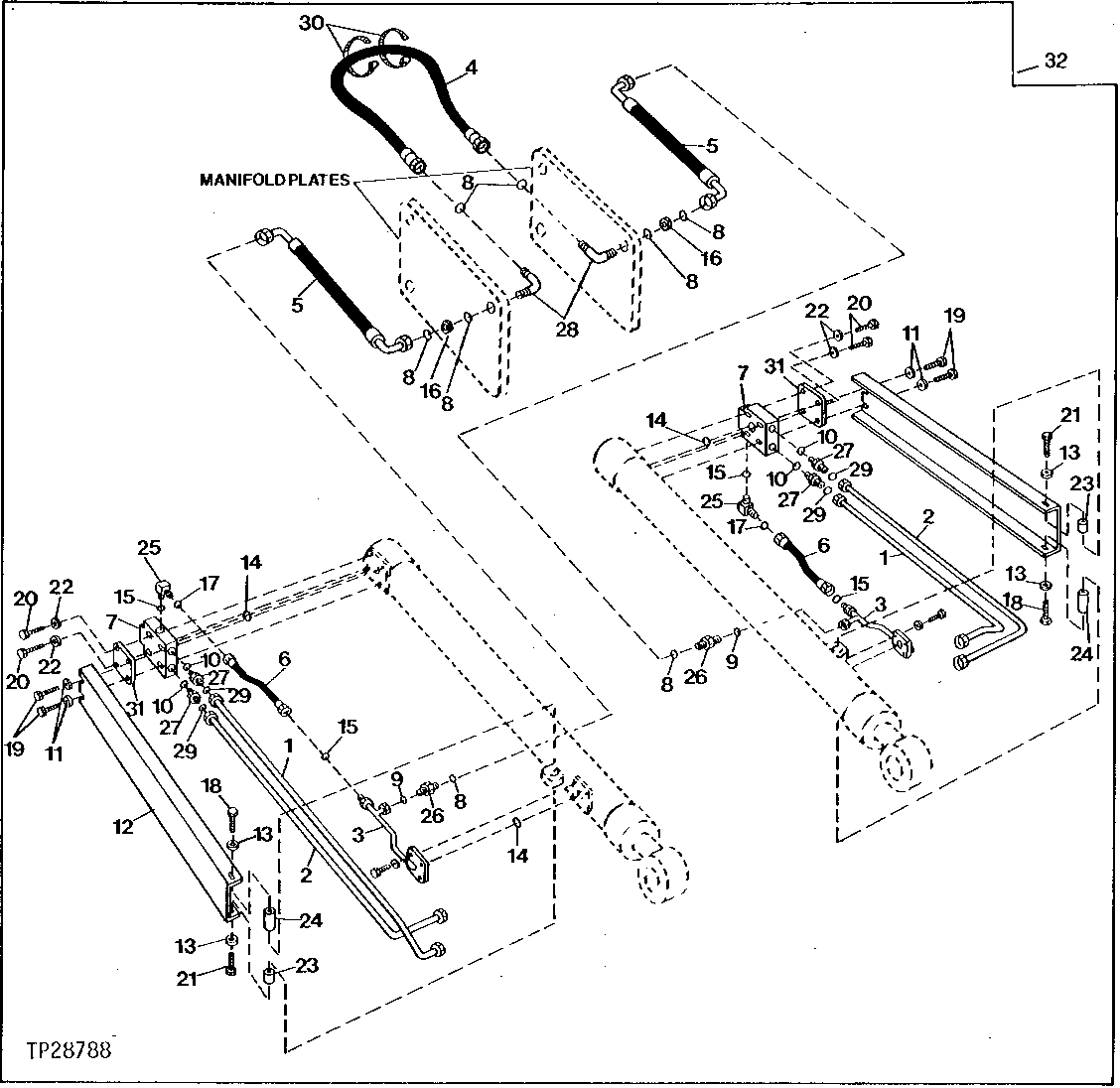

QUICK DROP VALVE FIELD OPTION (SERIAL NO. -787501) [03J12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT129743	2	OIL LINE	(QUICKDROP VALVE TO HOSE-CONTROL VALVE TO CYLINDER HEAD END CIRCUIT)
2	AT129744	2	OIL LINE	-
3	AT129745	2	OIL LINE	-
4	AT135787	1	HYDRAULIC HOSE	-
5	AT135788	2	HYDRAULIC HOSE	-
6	AT135789	2	HYDRAULIC HOSE	-
7	AT135926	2	VALVE	-
8	R26375	6	O-Ring	-
9	R26448	2	O-Ring	-
10	R29936	4	O-Ring	-
11	R57696	4	Washer	-
12	T127568	2	GUARD	-
13	T33177	4	WASHER	-
14	T72888	6	O-Ring	-
15	T76938	8	O-Ring	-
16	T78716	2	Nut	-
17	U13639	2	O-Ring	-
18	19H1182	2	CAP SCREW	1/2" X 5"
19	19H1854	4	Cap Screw	3/8" X 3-3/4"
20	19H2228	4	Cap Screw	3/8" X 4"
21	19H3520	2	Cap Screw	1/2" X 3-1/4"
22	24H1301	4	Washer	13/32" X 9/16" X 0.065"
23	28H2634	3	BUSHING	0.546" X 0.840" X 2-3/8"
24	28H2715	2	Bushing	0.546" X 0.840" X 4"
25	38H1325	2	Elbow Fitting	-
26	38H1161	2	Adapter Fitting	-
27	38H1164	4	Adapter Fitting	-
28	38H1323	2	Elbow Fitting	-
29	T77858	4	O-Ring	-
30	R76477	2	Tie Band	(SUB FOR A49232)
31	T129133	2	PLATE	-
32	-	1	Part 32	(AT135928 NO LONGER AVAILABLE) (NOT USED WITH 120 SERIES CYLINDERS)

QUICK DROP VALVE FIELD OPTION (SERIAL NO. -787501) [03J12]
