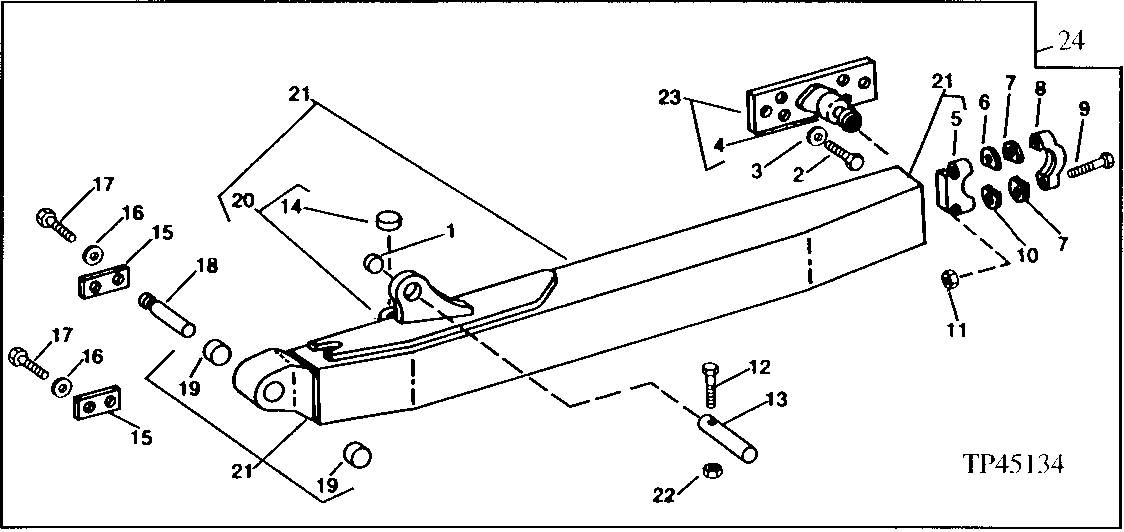

PUSH BEAMS MODEL 6545 (STRAIGHT DOZER) [03G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T25877	1	BUSHING	-
2	19H3333	6	Cap Screw	HS, SAE 8, 7/8" X 2-3/4"
3	T47576	6	Washer	(SUB FOR T19572, THIS APPLICATION)
4	T49081	1	TRUNNION	-
5	T49079	1	PIVOT	-
6	T49100	1	Plate	(SUB FOR T49099)
7	T58941	2	PLATE	-
8	T49101	1	CAP	-
9	08H4803	2	Bolt	1" X 6-3/4"
10	T49100	1	Plate	-
11	K40018	2	Lock Nut	-
12	19H3550	1	Cap Screw	1/2" X 4"
12	19M8043	1	Cap Screw	M16 X 140
13	T70635	1	Pin Fastener	(CYLINDER TO PUSHBEAM RIGHT SIDE ONLY)
13	T78844	1	PIN FASTENER	-
14	T78241	2	BUSHING	-
15	T59146	2	STRAP	-
16	12H301	4	Lock Washer	1/2"
17	19H2993	4	Cap Screw	HS, SAE 8, 1/2" X 1-1/2"
18	T59145	1	PIN FASTENER	-
19	T78244	2	Bushing	-
20	AT77521	1	PIVOT	-
21	AT80853	1	BEAM	L.H.
21	AT80854	1	BEAM	R.H. (NOT ILLUSTRATED)
21	AT169348	1	BEAM	-
22	BP12214	1	Lock Nut	-
22	14M7328	1	Lock Nut	M16
23	AT47671	1	TRUNNION	PUSH BEAM
24	-	1	Part 29	(NO LONGER AVAILABLE) (SUB FOR AT80186 AND AT169347)

PUSH BEAMS MODEL 6545 (STRAIGHT DOZER) [03G22]
