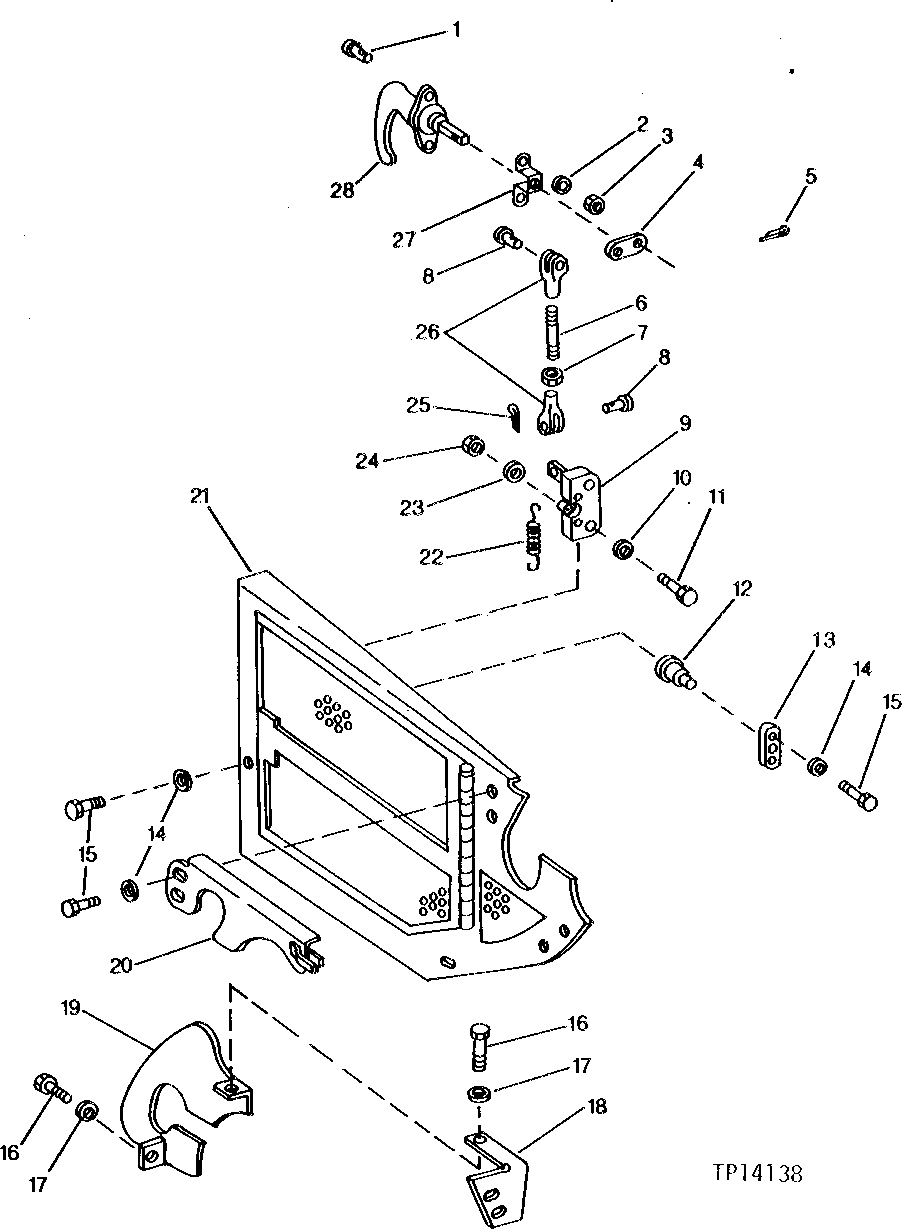

HEAVY-DUTY ENGINE SIDE SHIELDS (SERIAL NO. -725390) [03E11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21H1196	4	Screw	0.190" X 1"
2	24H1283	4	Washer	7/32" X 1/2" X 0.049"
3	14H778	4	Nut	0.190"
4	T104900	2	STRAP	(SUB FOR T65794)
5	11M7059	2	Cotter Pin	3.200 X 20 MM
6	T65795	2	STUD	-
7	14H631	4	Nut	0.190"
8	L985T	4	Pin Fastener	-
9	AT61657	1	LATCH	RIGHT SIDE
9	AT59611	1	LATCH	LEFT SIDE
10	24H1259	4	Washer	7/16" X 1-1/2" X 0.065"
11	19H1791	8	Cap Screw	1/4" X 1-1/4"
12	AT59896	2	STRIKER	-
13	T64981	2	PLATE	-
14	24H1308	26	Washer	13/32" X 1" X 0.134"
15	19H2284	16	Cap Screw	3/8" X 7/8"
16	19H3472	10	Cap Screw	5/8" X 9-3/4"
17	24H1111	10	Washer	17/32" X 1-1/16" X 0.090"
18	T65792	1	SUPPORT	RIGHT
18	T65791	1	SUPPORT	LEFT
19	AT62290	1	COVER	RIGHT
19	AT62291	1	COVER	LEFT
20	AT62288	1	EXTENSION	RIGHT
20	AT62289	1	EXTENSION	LEFT
21	AT70290	1	SHIELD	RIGHT
21	AT70291	1	SHIELD	LEFT
22	GX10716	2	Extension Spring	(SUB FOR M2036T)
23	12H302	8	Lock Washer	1/4"
24	14H786	8	Nut	1/4"
25	11M7077	4	Cotter Pin	1.600 X 25 MM
26	L987T	4	YOKE	-
27	T65793	2	SUPPORT	-
28	AT61658	2	HANDLE	-

HEAVY-DUTY ENGINE SIDE SHIELDS (SERIAL NO. -725390) [03E11]
