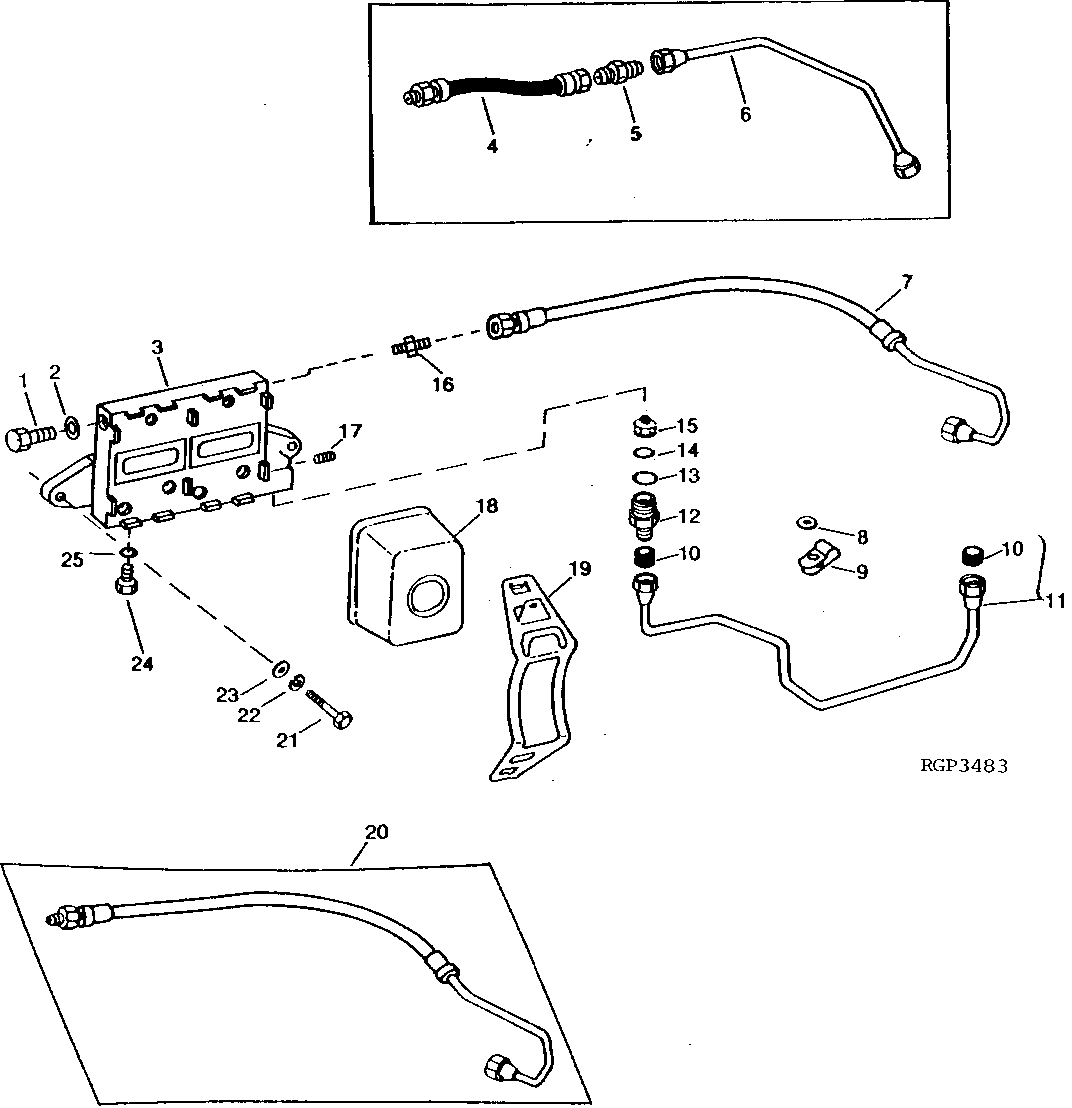

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. 299564-333635) [02D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50425	1	DRAIN PLUG	-
2	R50426	1	WASHER	-
3	R81459	1	BASE	-
4	AR85332	1	HOSE	(SUB RE41171, R83490, 51M4238 AND R51133)
5	R50201	1	FITTING	-
6	AR94234	1	FUEL LINE	(SUB RE41171, R83490, 51M4238 AND R51133)
7	RE35246	1	FUEL LINE	(SUB FOR RE23155) (SUB RE41171 AND R51133)
8	24H1136	1	Washer	11/32" X 11/16" X 0.065"
9	T13814	1	Clamp	(SUB FOR T30367, APPL)
10	R67092	1	Sealing Washer	-
11	AR100268	1	FUEL LINE	(SUB RE25813, APPL)
11	RE25813	1	Fuel Line	-
12	R81461	1	FITTING	-
13	R375R	1	O-Ring	-
14	P46051	1	O-Ring	-
15	AR73824	1	CHECK VALVE	-
16	R26892	1	Fitting	-
17	15H558	1	Pipe Plug	1/8"
18	AR86745	2	Filter Element	(MARKED AR86745 OR RE10104)
19	R66821	2	CLAMP	-
20	RE23155	1	FUEL LINE	(SUB RE41171 AND R51133)
21	19H2731	2	Cap Screw	7/16" X 1-3/8"
22	12H293	2	Lock Washer	7/16"
23	24H1325	2	Washer	15/32" X 59/64" X 0.065"
24	R48071	2	DRAIN PLUG	-
25	R34447	2	WASHER	-

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. 299564-333635) [02D23]
