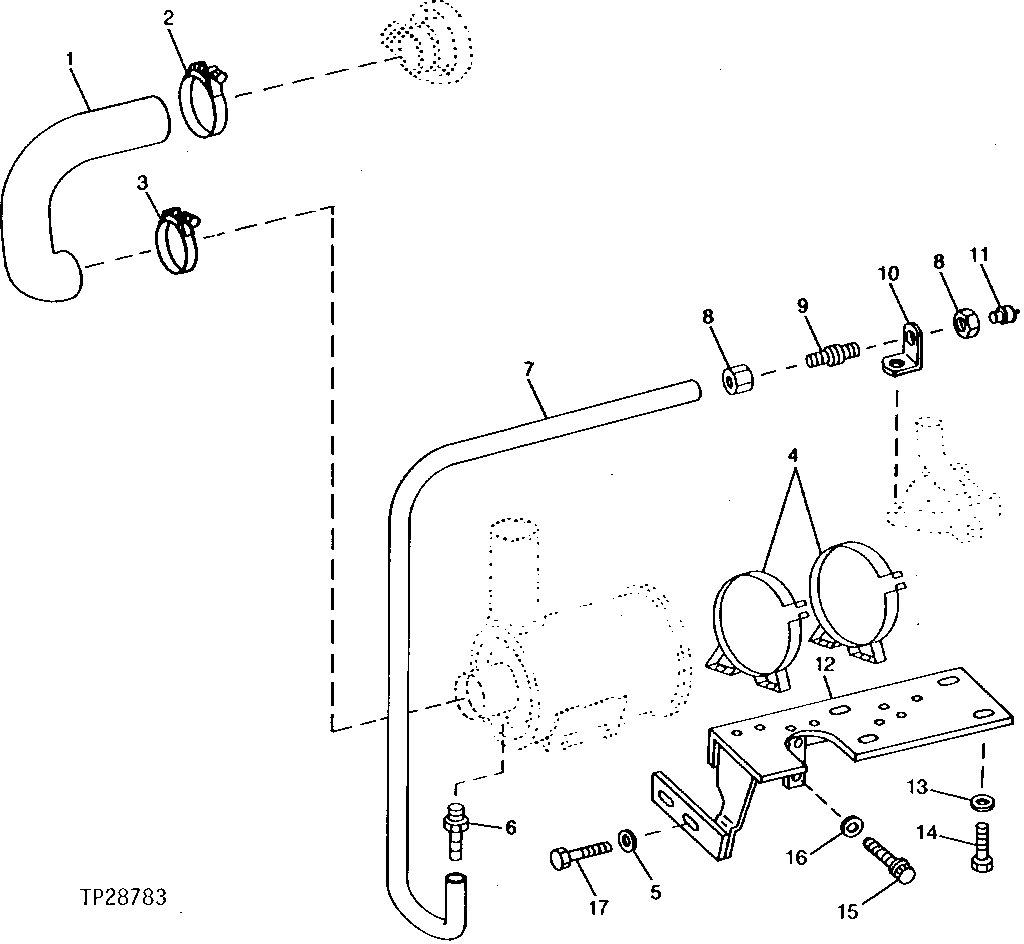

AIR CLEANER SUPPORT AND HOSES (SERIAL NO.778505- ) [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T129397	1	SUCTION HOSE	-
2	AT43291	1	Hose Clamp	-
3	AT56657	1	Hose Clamp	-
4	AT141550	2	Clamp	-
5	R78019	1	Washer	19.837 X 33.325 X 4.166 MM (25/32" X 1-5/16" X 0.164")
6	AT18687	1	HOSE FITTING	-
7	T79477	1	Hose	-
8	14H934	2	Nut	7/16"
9	T75826	1	ADAPTER FITTING	-
10	T58860	1	SUPPORT	-
11	AT25983	1	Air Restriction Indicator	-
12	AT150760	1	SUPPORT	-
13	24M7239	4	Washer	10.700 X 21 X 2.500 MM
14	19H2676	4	Cap Screw	3/8" X 1"
15	RE10901	1	Screw	5/8" X 1-1/2"
16	24M7241	1	Washer	17 X 34 X 4 MM, (SUB FOR T40728)
17	19H2431	2	CAP SCREW	3/4" X 2-1/4"

AIR CLEANER SUPPORT AND HOSES (SERIAL NO.778505- ) [02G05]
