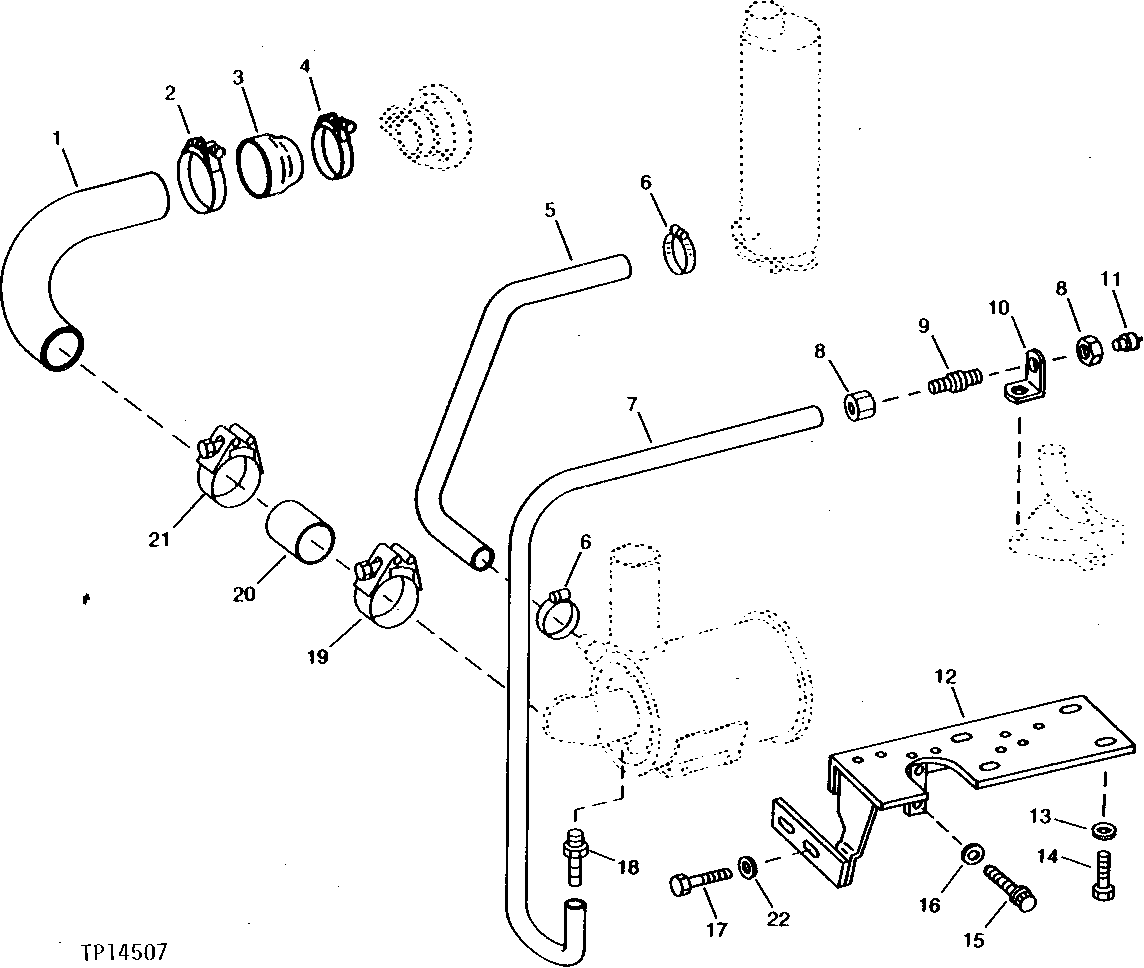

AIR CLEANER SUPPORT AND HOSES (SERIAL NO. -778504) [02G03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T80517	1	TUBE	-
2	AT56658	1	Hose Clamp	(SUB FOR AT82524)
3	R46627	1	HOSE	-
4	AT37478	1	Hose Clamp	-
5	T61349	1	HOSE	-
6	AR21839	2	Clamp	-
7	T47932	1	HOSE	-
8	14H934	2	Nut	7/16"
9	T75826	1	ADAPTER FITTING	-
10	T58860	1	SUPPORT	-
11	AT25983	1	Air Restriction Indicator	-
12	AT141947	1	SUPPORT	(SUB FOR AT85207 AND AT105247)
13	24M7233	4	WASHER	10.700 X 21 X 2.500 MM
14	19H2676	4	Cap Screw	3/8" X 1"
15	RE10901	1	Screw	5/8" X 1-1/2"
16	24M7241	1	Washer	17 X 34 X 4 MM, (SUB FOR T40728)
17	19H3158	2	Cap Screw	3/4" X 2"
18	AT18687	1	HOSE FITTING	-
19	AT104113	1	Clamp	-
20	T78235	1	HOSE	-
21	AT50924	1	Hose Clamp	-
22	R78019	2	Washer	(SUB FOR T21397)

AIR CLEANER SUPPORT AND HOSES (SERIAL NO. -778504) [02G03]
