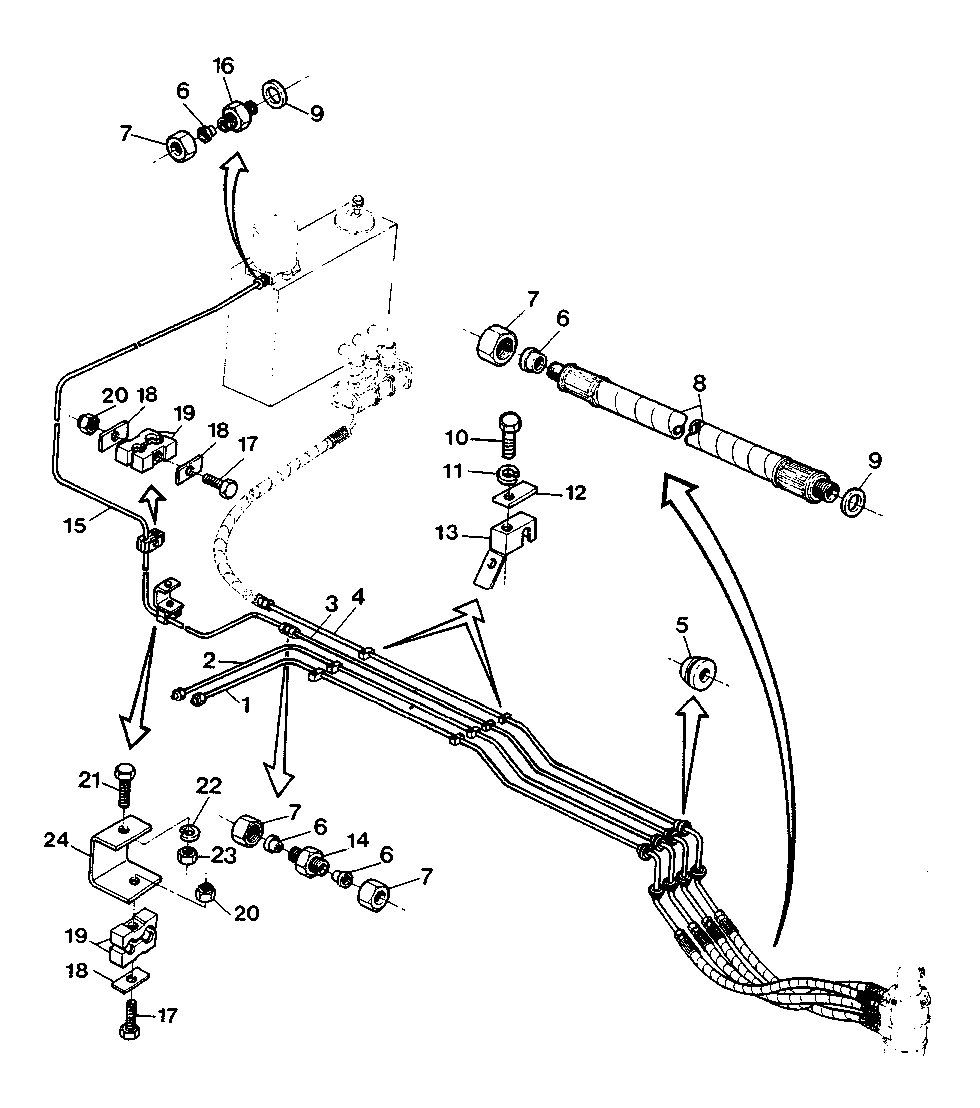

HYDRAULIC LINES - STEERING (FRONT (FRONT PART)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ22083	1	PIPE	INC 6 E 7
2	DQ22082	1	TUBO	INC 6 E 7
3	DQ17414	1	PIPE	0 12MM INC 6 E 7
4	DQ22357	1	Oil Line	INC 6 E 7
5	CQ02164	8	Grommet	-
6	S01391	1	Sleeve Fitting	-
7	S01146	1	Tube Nut	-
8	AS06108	4	Hose	-
9	S06100	4	Washer	-
10	19M7318	1	Screw	M6X30
11	12M7006	1	Lock Washer	6MM
12	CQ03960	7	STRAP	-
13	CQ03819	7	Clamp	-
14	DQ03950	1	FITTING	INC 6 E 7
15	DQ22652	1	PIPE	INC 6 E 7
16	AS01103	1	FITTING	-
17	19M7299	1	Cap Screw	M6X45
18	CQ03799	3	STRAP	-
19	DQ04007	2	Clamp	-
20	14M7165	1	Lock Nut	M6
21	19M7139	1	Cap Screw	M8X20
22	12M7065	1	Lock Washer	8MM
23	14M7029	1	Nut	M8
24	CQ17137	1	SUPPORT	-

HYDRAULIC LINES - STEERING (FRONT (FRONT PART)
