HYDRAULIC LINES - CUTTING PLATFORM LIFT CYLINDRES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ21602	1	Oil Line	0 12MM INC 3 E 4
2	DQ03950	1	FITTING	INC 3 E 4
3	S01146	1	Tube Nut	-
4	S01391	1	Sleeve Fitting	-
5	DQ21601	1	PIPE	0 12MM INC 3 E 4
6	CQ22580	1	Clamp	-
7	CQ17023	1	Support	-
8	19M7557	1	Cap Screw	M10X16
9	12M7066	1	Lock Washer	10MM
10	14M7140	1	Nut	M10
11	14M7165	1	Lock Nut	M6
12	CQ03799	2	STRAP	-
13	CQ03812	2	Clamp	-
14	19M7318	1	Screw	M6X30
15	19M7167	1	Cap Screw	M10X25
16	24M7040	1	Washer	11X21X2MM
17	CQ15483	1	Angle	-
18	12M7066	1	Lock Washer	10MM
19	14M7140	1	Nut	M10
20	DQ16990	3	HOSE	-
21	AS01103	3	FITTING	INC 3 E 4
22	S06100	1	Washer	-
23	AS01113	2	FITTING	INC 3 E 4
24	CQ03960	1	STRAP	-
25	CQ03819	1	Clamp	-
26	19M7299	1	Cap Screw	M6X45
27	AS01114	1	FITTING	INC 3 E 4
28	CQ04216	1	Washer	-
29	DQ07655	1	FITTING	INC 3 E 4
30	DQ22365	1	Oil Line	0 12MM INC 3 E 4
31	DQ08202	1	PIPE	0 12MM INC 3 E 4
32	DQ23641	1	TUBO	0 12MM INC 3 E 4
33	DQ07834	1	PIPE	0 12MM INC 3 E 4
34	CQ03797	1	Clamp	-
35	19M7177	1	Cap Screw	M6X35
36	SG110.01	1	ACCUMULATOR	-
37	FA039.01	1	NUT	-
38	DQ17411	1	PIPE	0 12MM

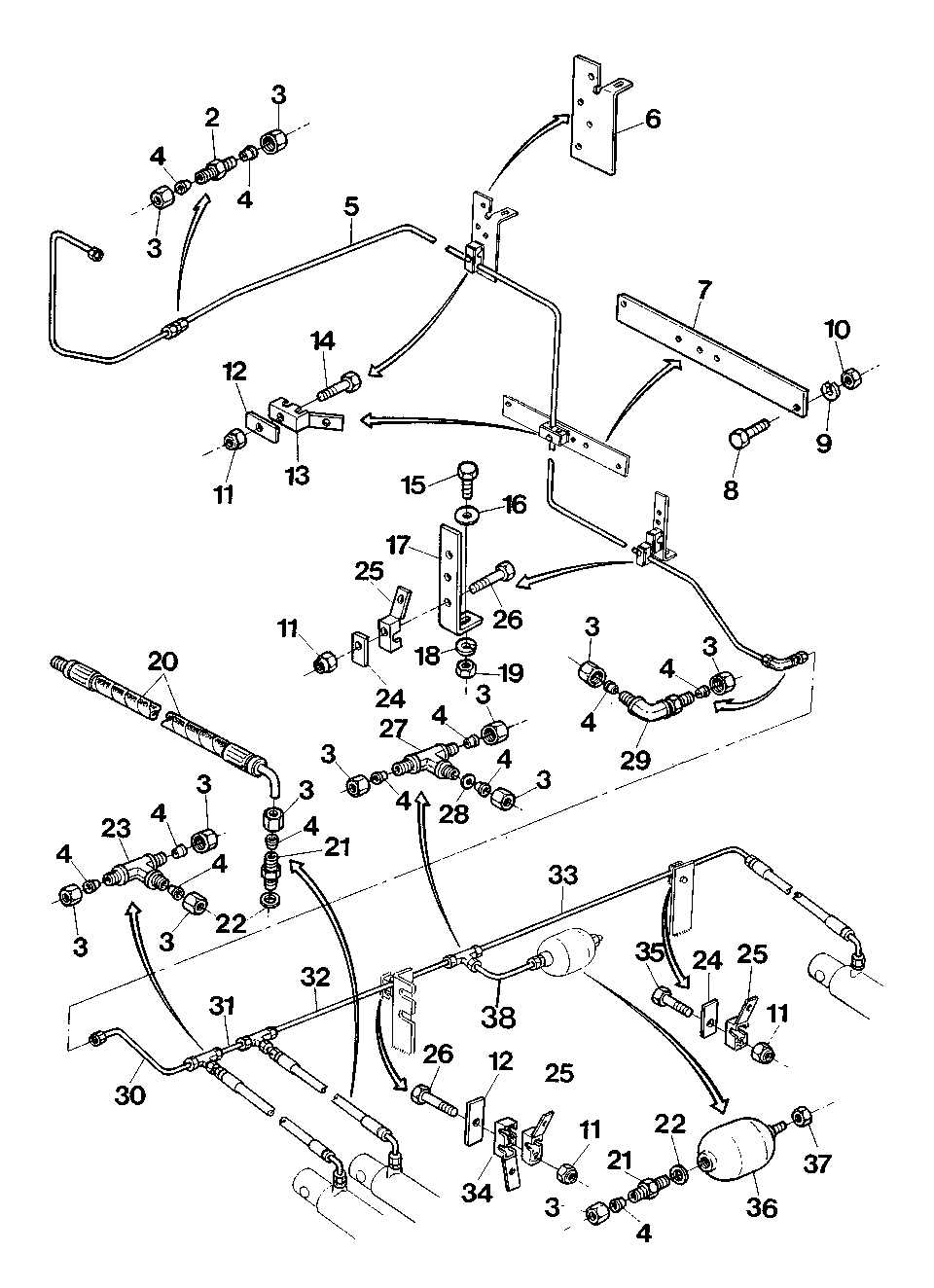

HYDRAULIC LINES - CUTTING PLATFORM LIFT CYLINDRES
