Открытый узел

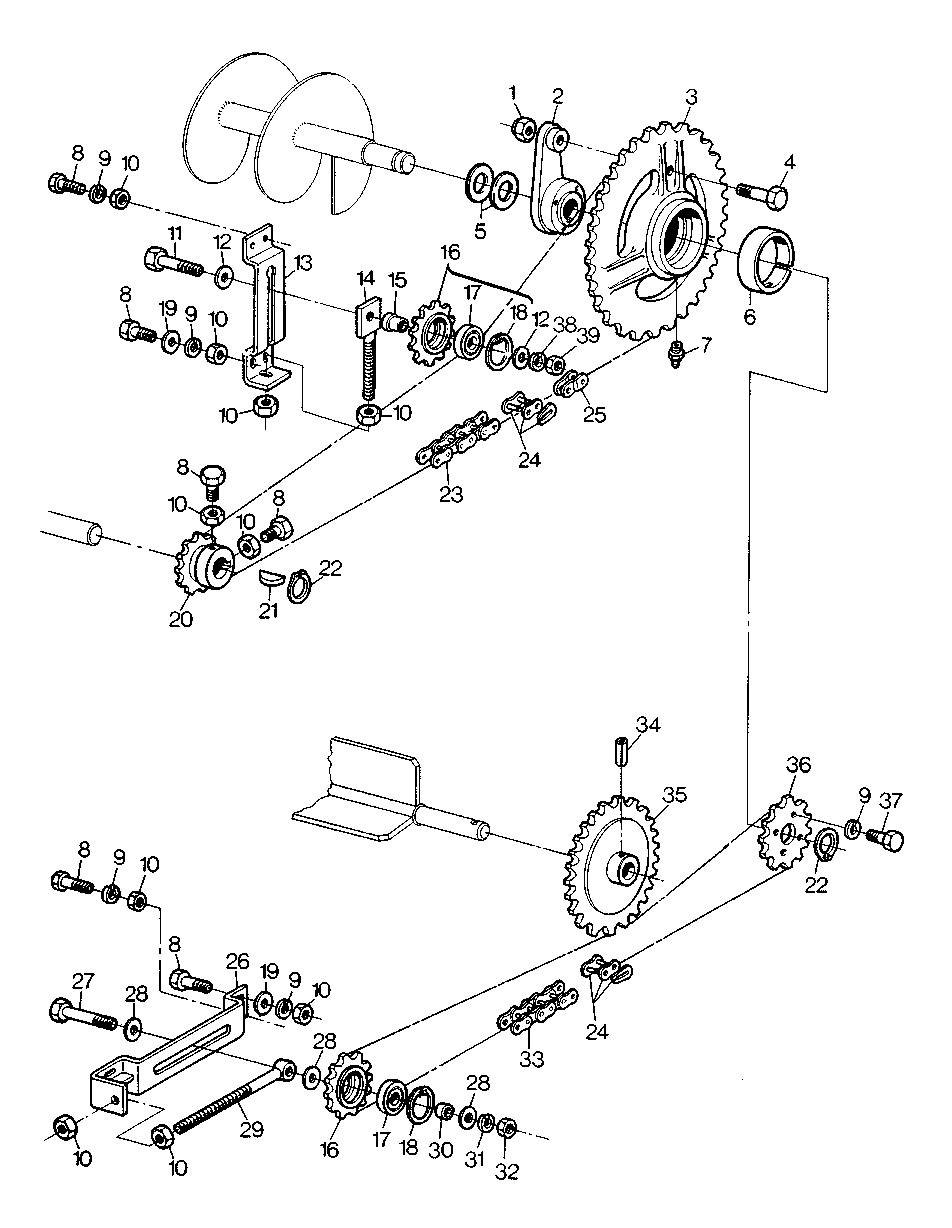

DRIVE - UNLOADING AUGER AND PADDLE ROLL - GRAIN TANK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7166	1	Lock Nut	M8
2	CQ08325	1	Holder	-
3	DQ09159	1	Chain Sprocket	Z 56 INC 6
4	19M7298	1	Cap Screw	M8X35
5	Z35564	2	Washer	-
6	CQ06804	1	Bushing	-
7	58M5573	1	Lubrication Fitting	M6
8	19M7139	1	Cap Screw	M8X20
9	12M7065	1	Lock Washer	8MM
10	14M7029	1	Nut	M8
11	19M7179	1	Cap Screw	M10X50
12	CQ06671	1	Washer	10, 5X24MM
13	CQ08537	1	Support	-
14	DQ08538	1	Tightener	-
15	CQ11806	1	Spacer	-
16	DQ10759	1	Chain Sprocket	Z 17 INC 17 E 18
17	DQ04311	2	Ball Bearing	-
18	CQ00076	1	Snap Ring	47X1, 75MM
19	24M7026	1	Washer	9X17X1, 6MM
20	CQ02017	1	Chain Sprocket	Z 13
21	26M6733	1	Shaft Key	8X13MM
22	40M1831	1	Snap Ring	30X1, 5MM
23	DQ07795	1	Roller Chain	L 124 INC 24 E 25
24	AL14209	1	LINK	-
25	AZ12882	2	LINK	-
26	DQ08663	1	Support	-
27	19M7343	1	Cap Screw	M16X60
28	CQ06679	1	Washer	17X27MM
29	DQ08656	1	Tightener	-
30	CQ10781	1	Spacer	-
31	12M7069	1	Lock Washer	16MM
32	14M7142	1	Nut	M16
33	AZ32304	1	ROLLER CHAIN	L 74 INC 24
34	34M7048	1	Spring Pin	8X45MM
35	AZ32300	1	CHAIN SPROCKET	Z 35
36	CQ09164	1	Chain Sprocket	Z 22
37	19M7163	1	Cap Screw	M8X25
38	12M7066	1	Lock Washer	10MM
39	14M7140	1	Nut	M10

DRIVE - UNLOADING AUGER AND PADDLE ROLL - GRAIN TANK

Нет текстового описания
