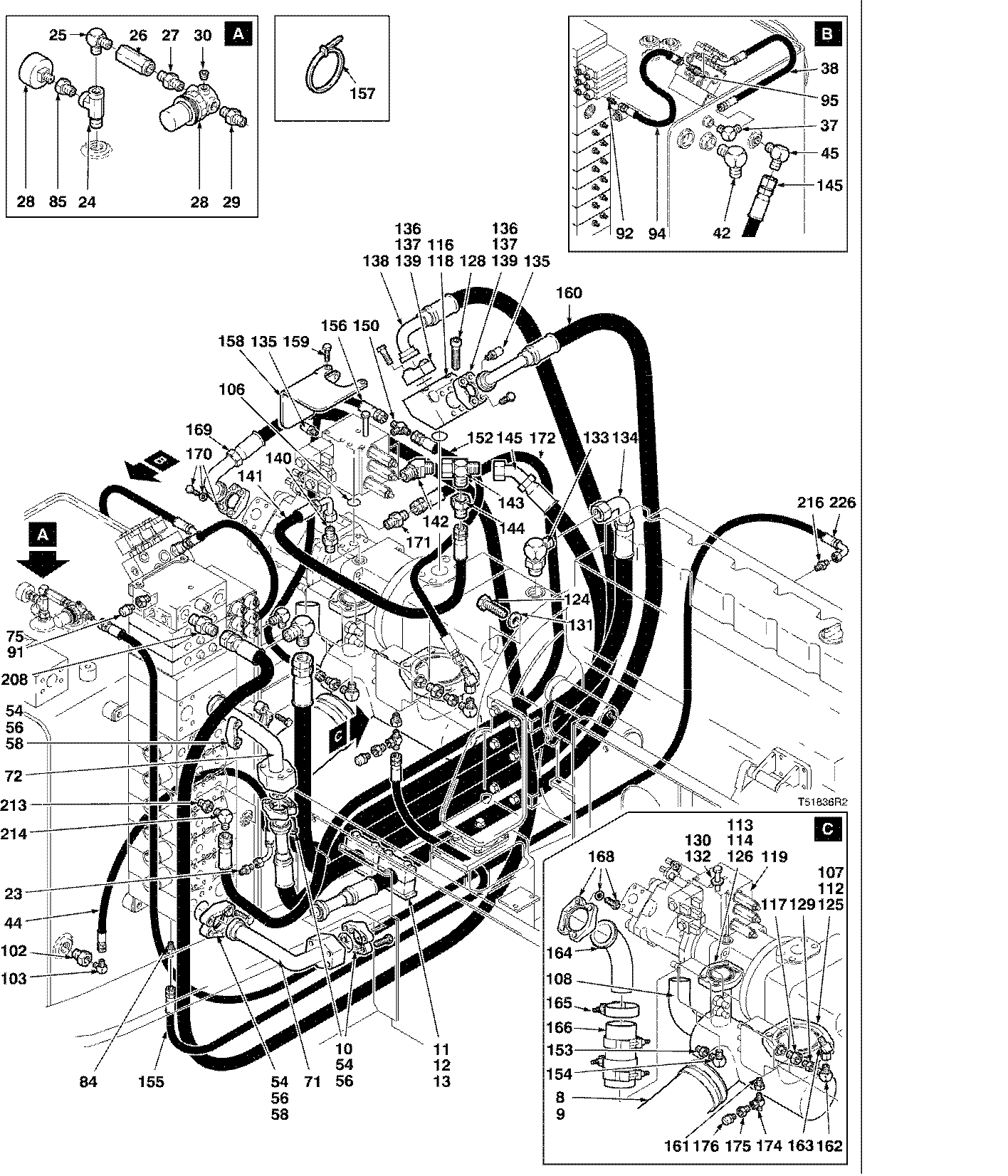

HYDRAULIC SYSTEM ENGINE ( 987389 - ) 2000-368/18 [2000-368/18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
8	F279110	1	HOSE -	-
9	810957100	4	CLAMP	-
10	811064700	2	O-RING -	-
11	810080900	4	BOLT*3/8-16UNCX3	-
12	F026119	2	Plate	-
13	811989500	2	CLAMP*1.50 -	-
23	810328600	1	FITTING 3/8 MJIC 3/8	-
24	811439900	1	Tee Fitting	-
25	810920200	1	ELBOW-90 DEG. -	-
26	701047000	1	VALVE -	-
27	810120000	1	FITTING*NPTF 0.25-18 -	-
28	700888300	1	REGULATOR -	-
29	810578200	1	FITTING*.25/.438-20	-
30	810068900	1	Plug	-
37	810112100	1	ELBOW-90 DEG.	-
38	810576000	1	Hydraulic Hose	-
42	810353500	1	ELBOW-90 DEG.	-
44	811092300	1	HOSE-HYD*0.38X36	-
45	810279200	1	ELBOW - 90 DEG	-
54	811350200	16	BOLT*M12X1.75X40 -	-
56	811045800	8	SPLIT FLANGE	-
58	811064700	2	O-RING -	-
71	F285858	1	TUBE -	-
72	F285859	1	TUBE -	-
75	810862800	2	ADAPTER -	-
84	810383100	1	FITTING -	-
85	810059200	1	ADAPTER -	-
91	F120216	1	Fitting	-
92	810328600	1	FITTING 3/8 MJIC 3/8	-
94	F121128	1	HOSE-HYD*.38 X 20 -	-
95	810370000	1	TEE -	-
102	811133800	1	Adapter Fitting	-
103	810452500	1	ELBOW-90 DEG.	-
106	810400400	1	O-RING	-
107	810616600	1	O-RING -	-
108	F292293	1	MANIFOLD - UP TO 10BA1318	-
112	811667500	1	Flange	-
113	810693900	2	SPLIT FLANGE	-
114	810074000	1	O-RING -	-
116	F285411	1	MANIFOLD -	-
117	811542400	1	Adapter Fitting	-
118	810460100	1	O-RING -	-
119	-------	1	O-RING	-
124	810963000	4	BOLT*M20X2.50-60 -	-
125	811360500	4	CPSCREW-M16X2.0-45mm -	-
126	810897100	4	BOLT*M12X1.75-35 -	-
128	811463600	4	BOLT*M16X2.00-70 -	-
129	810568200	1	Fitting	-
130	811858600	4	BOLT*M10X1.50-140 -	-
131	810002100	4	WASHER*3/4	-
132	810309900	4	Washer	-
133	811478000	1	ELBOW-90 DEG. -	-
134	F122721	1	Hydraulic Hose	-
135	F120215	2	TEST PORT -	-
136	811045800	4	SPLIT FLANGE	-
137	811058300	8	BOLT*M12X1.75-40 -	-
138	F122564	1	Hydraulic Hose	-
139	811064700	2	O-RING -	-
140	811594500	1	ADAPTER -	-
141	F120539	1	HOSE-HYD*.50 X 36 -	-
142	810368600	1	ELBOW-45 DEG. -	-
143	810399500	1	TEE -	-
144	810471600	1	FITTING MJIC/FJIC -	-
145	F120535	1	HOSE-HYD*.75 X 75 -	-
150	811202600	1	TEE -	-
152	811409700	1	HOSE-HYD*0.25X24 -	-
153	810568200	1	Fitting	-
154	811622600	1	ELBOW-90 DEG. -	-
155	F121463	1	Hydraulic Hose	-
156	811767600	1	HOSE-HYD*0.25X24	-
157	810402100	5	TIE WRAP -	-
158	F283052	1	PLATE	-
159	811699200	3	SCREW*M10X1.50-16 -	-
160	F122564	1	Hydraulic Hose	-
161	F122727	1	Adapter Fitting	-
162	810640100	1	ELBOW-90 DEG. -	-
163	810609500	1	ELBOW 45 DEG. -	-
164	F290108	1	Structural Tube	-
165	700580500	4	CLAMP -	-
166	F290117	1	Hydraulic Hose	-
168	700332400	1	FLANGE KIT -	-
169	F122566	1	Hydraulic Hose	-
170	811168000	1	FLANGE KIT -	-
171	810277000	1	FITTING 3/4 MJIC 5/8	-
172	F121747	1	Hydraulic Hose	-
174	810579400	1	TEE-JIC/JIC/JIC -	-
175	810721500	1	FITTING	-
176	F120216	1	Fitting	-
208	811439600	1	ADAPTER -	-
213	810502400	1	CONNECTOR	-
214	810447100	1	ELBOW-90 DEG. -	-
216	810578200	1	FITTING*.25/.438-20	-
226	F120538	1	HOSE-HYD*.25 X 132 -	-
-	842860900	1	GAUGE - PRESSURE -	-
-	842860800	1	REPAIR KIT -	-
-	F381654	1	Intake Manifold	-
