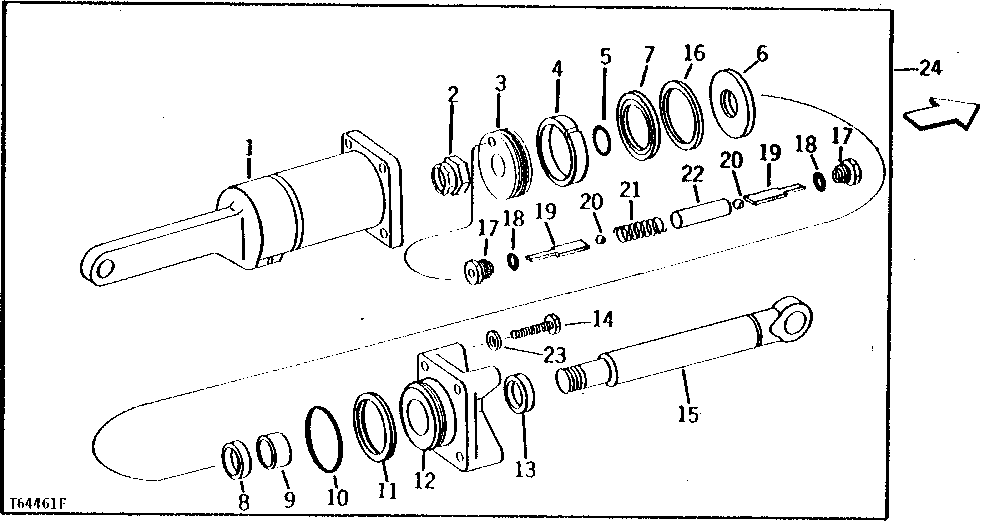

TILT CYLINDER MODEL 6540 (ANGLE DOZER) [04E08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT56031	1	HYDRAULIC CYLINDER BARREL	-
2	U44586	1	LOCK NUT	-
3	R69226	1	PISTON	-
4	U45180	1	WEAR RING	-
5	U46335	1	O-Ring	(SUB FOR R31378, THIS APPLICATION)
6	R69227	1	WASHER	-
7	R69228	1	PISTON RING	-
8	R76774	1	SEAL	(SUB FOR T48369)
9	T58314	1	BACK-UP RING	-
10	T38485	1	O-Ring	-
11	R78818	1	Back-Up Ring	(SUB FOR T38484, THIS APPLICATION)
12	T58313	1	GUIDE	-
13	AT25329	1	SEAL	-
14	19H2099	4	Cap Screw	HS, SAE 8, 1" X 5"
15	AT56033	1	HYDRAULIC CYLINDER ROD	-
16	R69229	1	WASHER	-
17	R31202	2	VALVE	SYNCHRONIZING VALVE
18	R26287	2	O-Ring	-
19	R54559	2	SHAFT	STEERING SYNCHRONIZING
20	H871R	2	Ball	-
21	T26225	1	SPRING	-
22	R69230	1	DOWEL PIN	-
23	T30636	4	Washer	-
24	AR105289	2	CYLINDER	(SUB FOR AR90346) (SUB RE17350)

TILT CYLINDER MODEL 6540 (ANGLE DOZER) [04E08]
