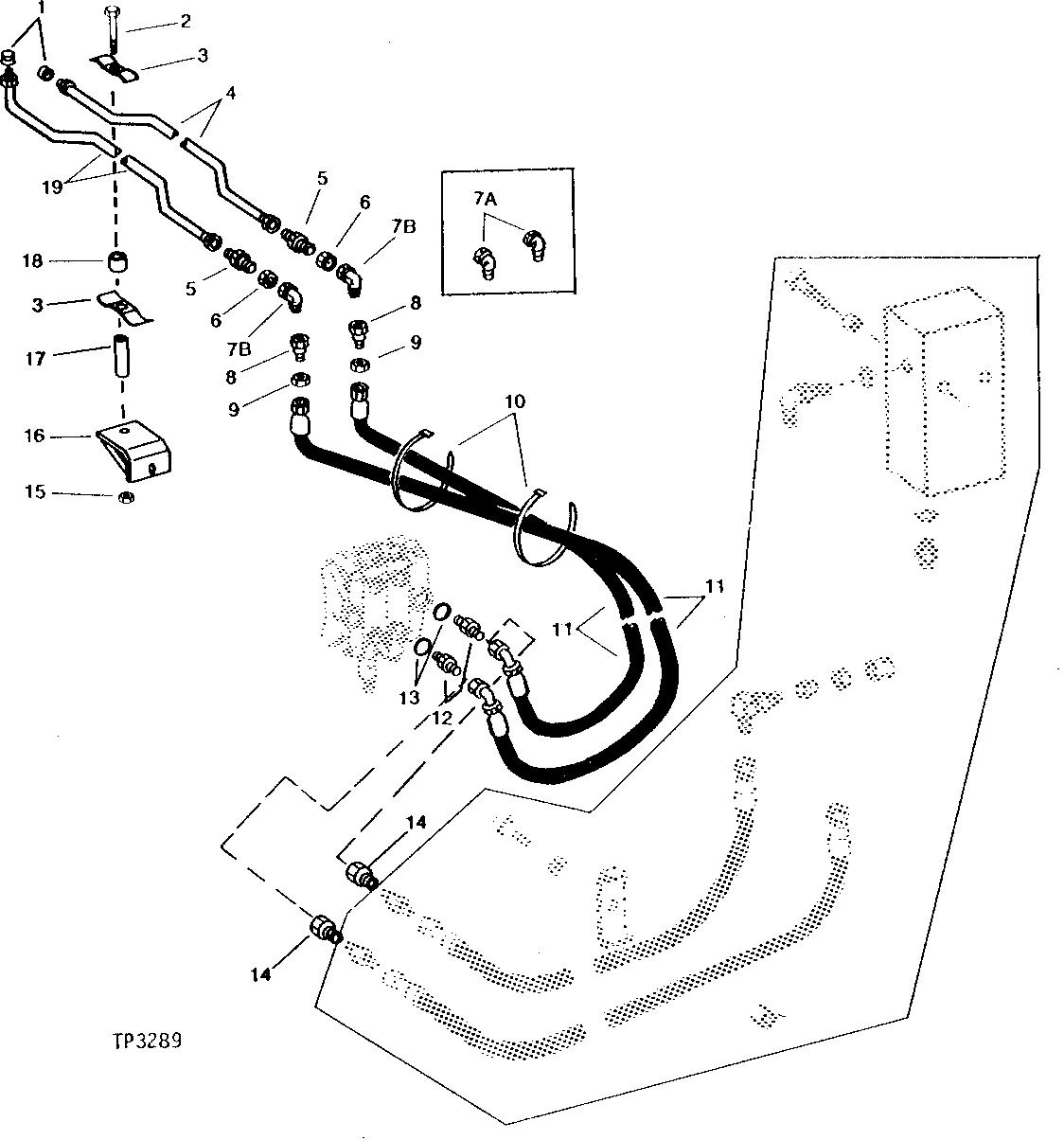

RIPPER HYDRAULICS (WITH MECHANICAL TILT DOZER) (TWO-SPOOL) [04F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T29439	2	Fitting	-
2	19H2458	1	Cap Screw	3/8" X 3"
3	U13055	2	CLAMP	-
4	AT61238	1	TUBE	OUTER, (SUB FOR AT50398)
5	R47876	2	Fitting	-
6	R27390	2	Nut	-
8	T67450	2	FITTING	-
9	X12BTX-S	2	TUBE NUT	(SUB FOR T47371)
10	R76477	2	Tie Band	(SUB FOR T44946 AND A49232) (SUB FOR H77698, THIS APPLICATION)
11	AT53581	2	HYDRAULIC HOSE - FABRICATE	3/4" X 1 435 MM (56-1/2") X 3/4"
12	T48176	2	ADAPTER FITTING	-
13	R29936	2	O-Ring	-
14	U42984	2	Fitting	-
15	T11234	1	Lock Nut	-
16	AT48525	1	BRACKET	-
17	28H2576	1	SPACER	3/8" X 1-1/2"
18	28H1878	1	SPACER	0.493" X 0.675" X 7/16"
19	AT61237	1	TUBE	INNER, (SUB FOR AT50399)
7A	AT59172	2	ELBOW FITTING	90°
7B	AT28379	2	Fitting	90°

RIPPER HYDRAULICS (WITH MECHANICAL TILT DOZER) (TWO-SPOOL) [04F24]

Нет текстового описания
