Открытый узел

HVAC Module, Canopy

HVAC Module, Canopy

HVAC Module, Canopy

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

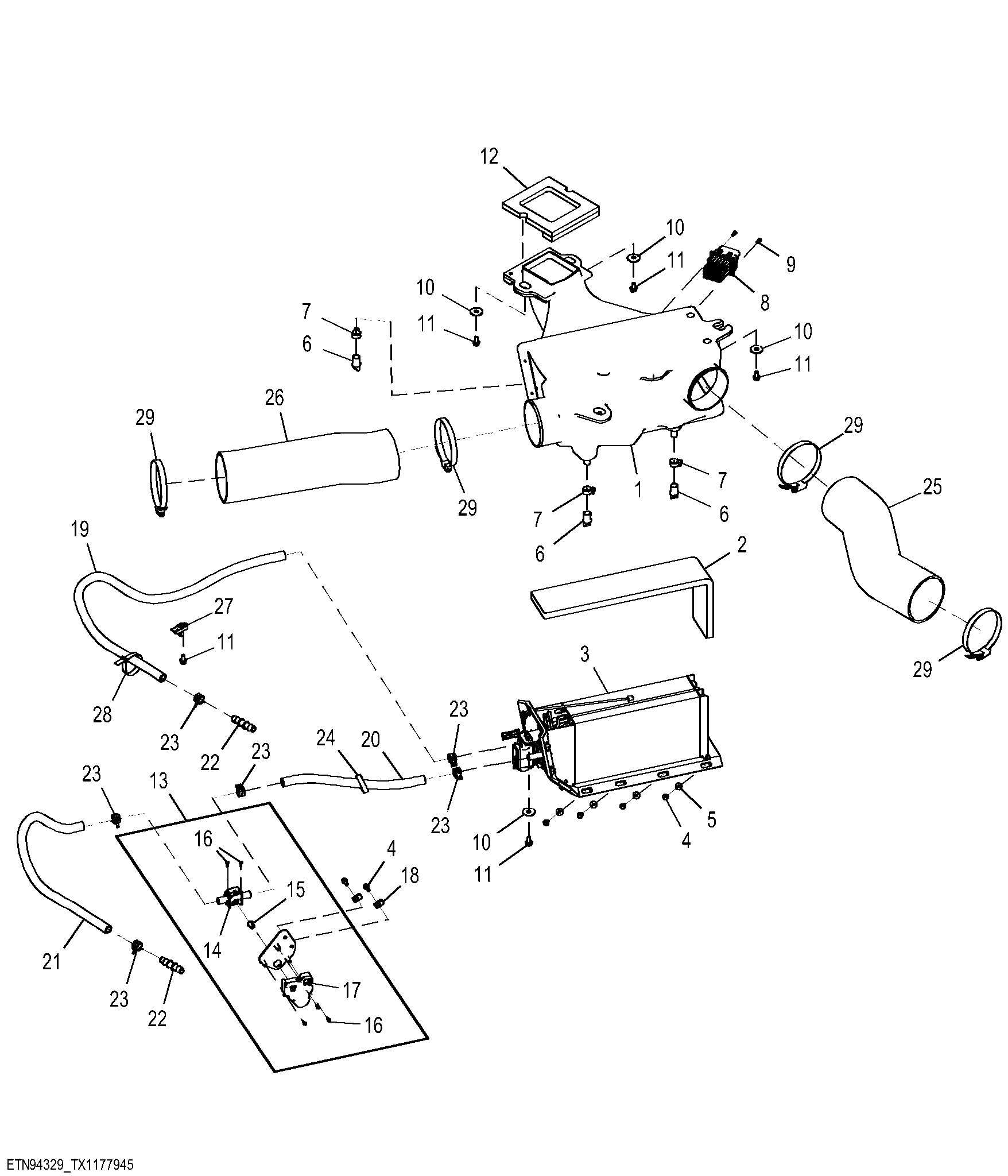

HVAC Module, Canopy

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T310139	1	Air Duct	-
2	T306837	1	Gasket	-
3	-	1	Part 3	Components Listed on Seperate Page
4	19M9404	16	Screw	M6 X 20
5	24M7463	14	Washer	6.400 X 18 X 1.600 mm
6	T330289	3	Check Valve	-
7	H224073	3	Tie Band	-
8	AT429923	1	Electric Motor Controller	Speed Control
9	19M10321	2	Cap Screw	M5 X 12
10	24M7560	5	Washer	11 X 34 X 3 mm
11	19M9405	6	Screw	M8 X 16
12	T312823	1	Seal	-
13	AT387282	1	Valve	Water Valve, NLA; ORDER AT502233
13	AT502233	1	Valve	-
14	AT363268	1	Valve	-
15	T250874	1	Adapter Fitting	Water Valve to Actuator
16	37H95	5	Screw	-
17	AT387286	1	Actuator	USE WITH AT387282
17	AT503111	1	Actuator	USE WITH AT502233
18	M84972	2	Nut	-
19	-	1	Part 21	MF TY22328, CTL 121.9 cm (4.0 ft)
20	-	1	Part 22	MF TY22328, CTL 39.6 cm (1.3 ft)
21	-	1	Part 23	MF TY22328, CTL 82.3 cm (2.7 ft)
22	T160492	2	Fitting	-
23	T184924	6	Hose Clamp	-
24	H224073	1	Tie Band	-
25	T312301	1	Air Duct	-
26	T312303	1	Air Duct	-
27	H224072	1	Clamp	-
28	H224073	1	Tie Band	-
29	RE40281	4	Clamp	-
