Открытый узел

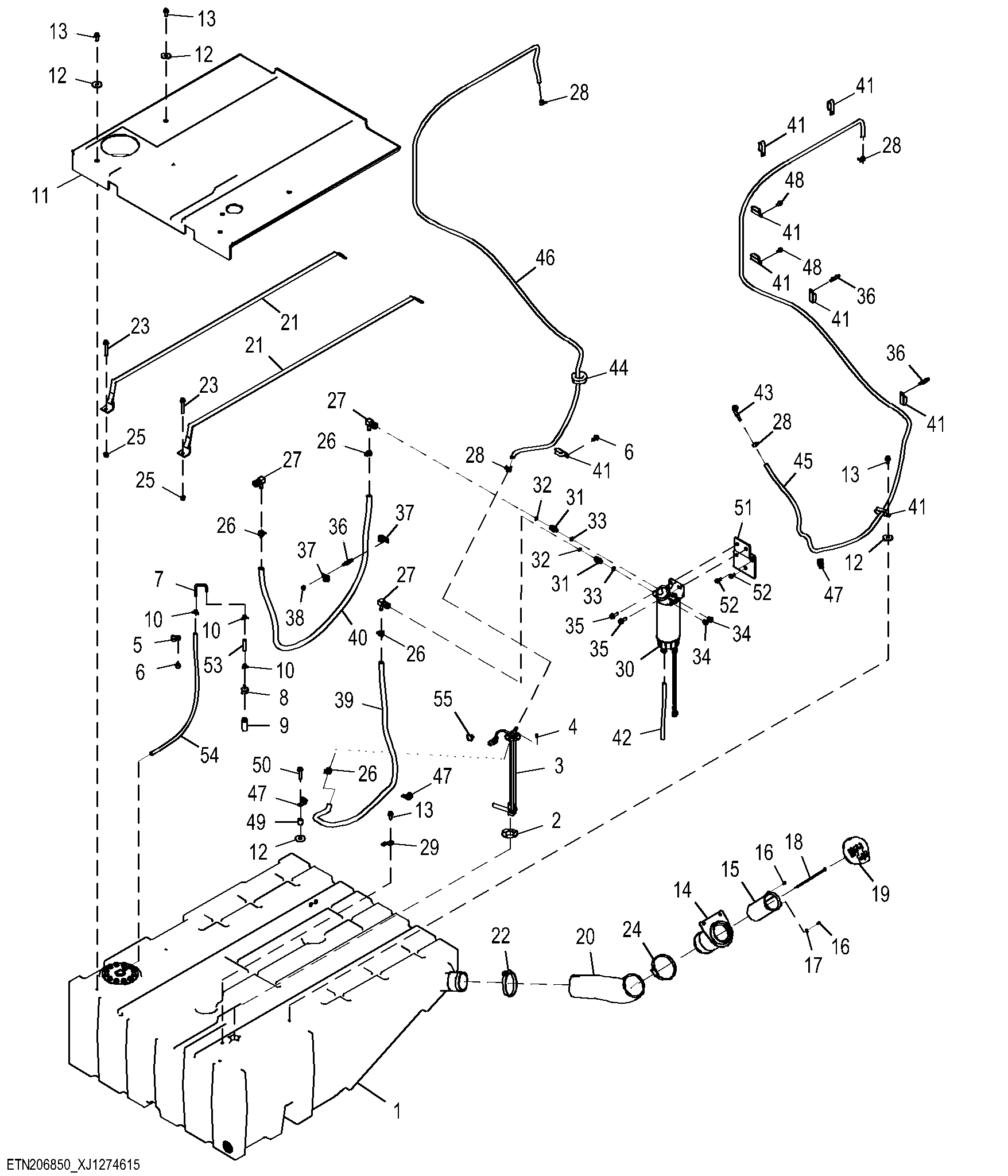

Severe Duty Fuel System of Standard Wheel Loader

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT515490	1	Fuel Tank	-
1	AT497231	1	Fuel Tank	Components on Seperate Page
2	T380318	1	Gasket	-
2	T196733	1	Gasket	-
3	AT457439	1	Fuel Sender	-
3	AT484127	1	Fuel Sender	-
4	19M9397	5	Screw	M5 X 10
5	T75276	1	Clamp	-
6	19M9844	2	Screw	M10 X 20
7	T288285	1	Tube	-
8	H217849	1	Fitting	-
9	H216169	1	Breather	-
10	T242677	4	Hose Clamp	-
11	T330856	1	Cover	-
12	24M7102	4	Washer	13.500 X 44 X 4 mm
13	19M9845	4	Screw	M10 X 25
14	AT425114	1	Adapter	-
15	AT499469	1	Strainer	-
16	T164203	3	Screw	-
17	H174831	1	Anchor	-
18	AXE14985	1	Link Chain	-
19	AT346094	1	Cap	-
20	T331490	1	Hose	-
21	AT365133	2	Strap	-
22	RE52703	1	Hose Clamp	-
23	19M8114	2	Screw	M10 X 70
24	RE67746	1	Hose Clamp	-
25	14M7518	2	Flange Nut	M10
26	R184863	4	Hose Clamp	-
27	AT453422	3	Adapter Fitting	-
28	R320593	4	Hose Clamp	-
29	57M8736	1	Elec. Connector Accessory	-
30	AT387534	1	Filter	Components on Seperate Page
31	HXE21459	1	Fitting	-
32	HXE21460	1	O-Ring	-
33	HXE21482	1	O-Ring	-
34	RE225377	2	Fitting Plug	-
35	19M9370	2	Screw	M10 X 30
36	R529091	3	Stud	-
37	T74416	2	Clamp	-
38	14M7649	1	Flange Nut	M8
39	-	1	Part 42	MAKE FROM T315544, CTL 1516 mm ( 5.0 ft )
40	-	1	Part 43	MAKE FROM T315544, CTL 1516 mm ( 5.0 ft )
41	R56171	8	Clip	-
42	-	1	Part 45	MAKE FROM TY22324, CTL 381 mm ( 1.25 ft )
43	AT414840	1	Hose Fitting	-
44	T36211	1	Grommet	-
45	-	1	Part 48	MAKE FROM T315545, CTL 4255 mm ( 14.0 ft )
46	-	1	Part 49	MAKE FROM T315545, CTL 3455 mm ( 11.3 ft )
47	T74416	3	Clamp	-
48	19M9405	2	Screw	M8 X 16
49	R154844	1	Bushing	-
50	19M10011	1	Screw	M10 X 50
51	AT486295	1	Bracket	-
52	19M9836	3	Screw	M8 X 20
53	-	1	Part 56	MAKE FROM TY22551, CTL 57 mm ( 0.19 ft )
54	-	1	Part 57	MAKE FROM TY22551, CTL 760 mm ( 2.5 ft )
55	R44302	1	Tie Band	-

Severe Duty Fuel System of Standard Wheel Loader

Нет текстового описания
