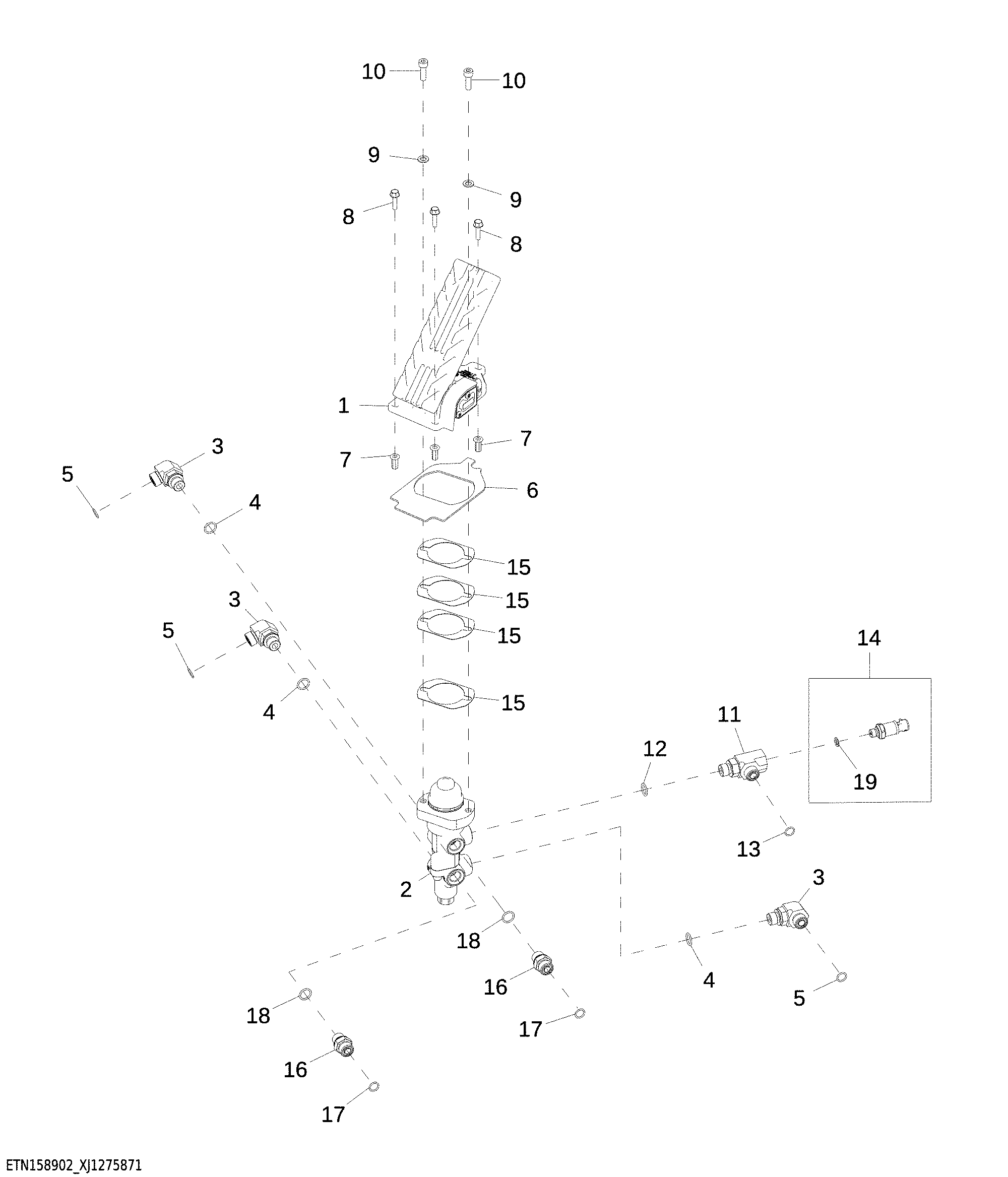

Service Brake Valve and Pedals

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT514811	1	Pedal	Dual Sensor Brake Pedal, SUB FOR AT491232
2	AT407519	1	Flow Control Hyd. Valve	INCLUDES AT350715
2	AT350715	1	Seal Kit	-
3	38H5017	3	Elbow Fitting	-
4	51M7043	3	O-Ring	15.300 X 2.200 mm
5	T77857	3	O-Ring	-
6	T417701	1	Gasket	-
7	T196077	3	Nut	-
8	19M7863	3	Screw	M6 X 25
9	24M7036	2	Washer	9 X 16 X 1.600 mm
10	19M7657	2	Screw	M8 X 25
11	T414947	1	Tee Fitting	-
12	51M7043	1	O-Ring	15.300 X 2.200 mm
13	T77857	1	O-Ring	-
14	AT511599	1	Pressure Sensor	Brake Pressure Sensor, SUB FOR AT456465
15	T410086	6	Shim	TK = 0.508 mm, USE WITH AT491232
15	T410086	4	Shim	TK = 0.508 mm, USE WITH AT514811
16	38H5003	2	Adapter Fitting	-
17	T77857	2	O-Ring	-
18	51M7043	2	O-Ring	15.300 X 2.200 mm
19	51M7040	1	O-Ring	9.300 X 2.200 mm
