Pin Disconnect Valve and Hydraulics Field Kit

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT11499	1	Pin Kit	WHOLE GOODS
2	AT485952	1	Bracket	-
3	AT498189	1	Solenoid Hydraulic Valve	Pin Disconnect Valve Components on Seperate Page
4	38H5003	2	Adapter Fitting	-
5	T77857	2	O-Ring	-
6	51M7043	2	O-Ring	15.300 X 2.200 mm
7	38H5012	3	Adapter Fitting	-
8	T77613	3	O-Ring	-
9	51M7043	3	O-Ring	15.300 X 2.200 mm
10	38H5026	1	Elbow Fitting	-
11	51M7043	1	O-Ring	15.300 X 2.200 mm
12	T77613	1	O-Ring	-
13	H75541	2	Clamp	-
14	T76719	2	Clamp	-
15	19M9846	2	Screw	M10 X 40
16	AT478587	1	Oil Line	-
17	AT478588	1	Oil Line	-
18	AT478633	1	Hydraulic Hose	-
19	AT478634	1	Hydraulic Hose	-
20	AT459950	1	Hydraulic Hose	INCLUDES T77857, T77613
21	T77613	1	O-Ring	-
22	T77857	1	O-Ring	-
23	AT459950	1	Hydraulic Hose	INCLUDES T77857, T77613
24	T77613	1	O-Ring	-
25	T77857	1	O-Ring	-
26	T81029	2	Nut	-
27	19M9845	4	Screw	M10 X 25
28	14M7648	2	Flange Nut	M10
29	H141510	2	Clamp	-
30	H121168	2	Plate	-
31	19M9842	1	Screw	M8 X 60
32	14M7649	1	Flange Nut	M8
33	19M7787	3	Screw	M12 X 20
34	38H5141	2	Fitting	-
35	T75276	2	Clamp	-
36	19M9405	2	Screw	M8 X 16
37	H77698	1	Tie Band	-

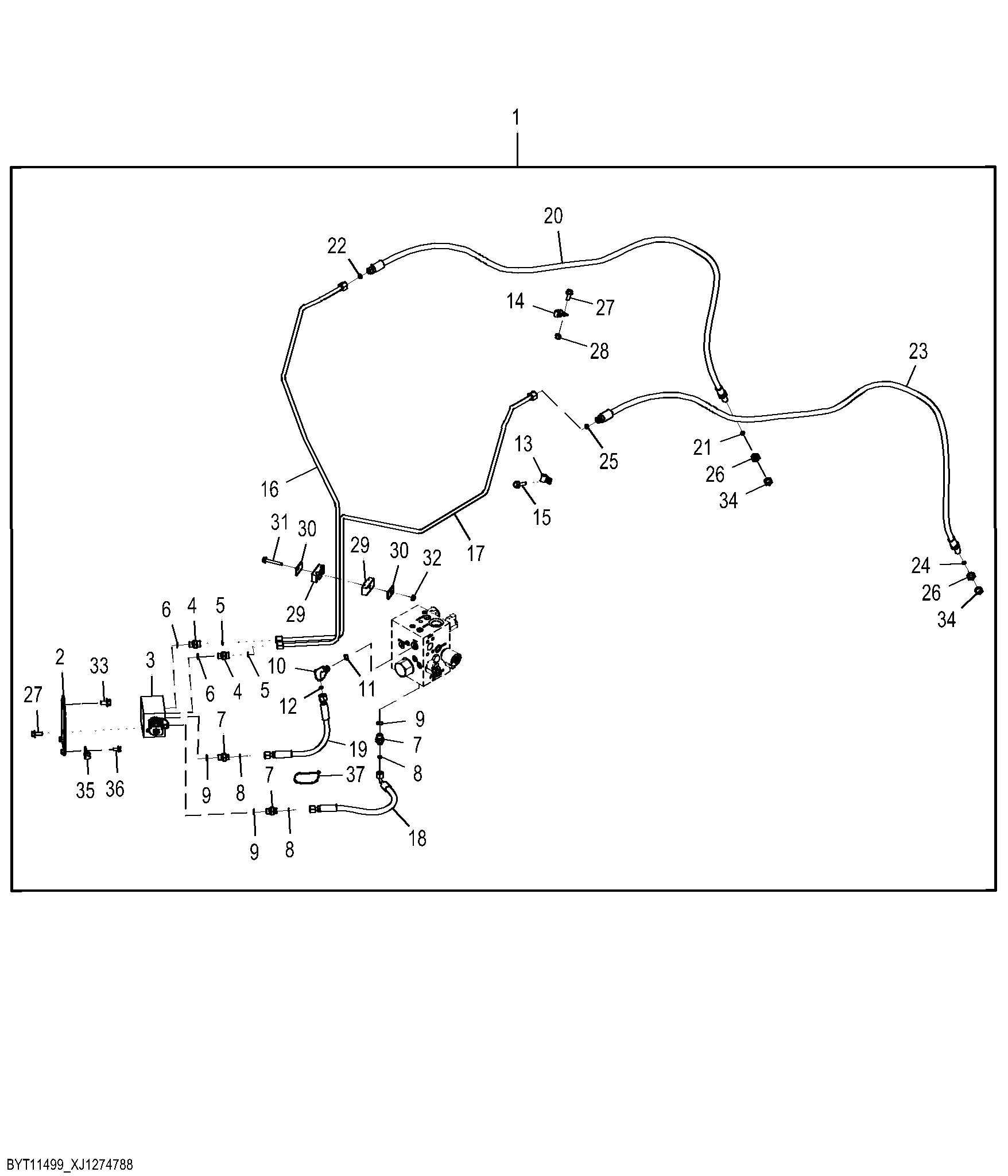

Pin Disconnect Valve and Hydraulics Field Kit

Нет текстового описания
