Pin Disconnect valve and Boom Hydraulic Lines

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT485952	1	Bracket	-
2	AT498189	1	Solenoid Hydraulic Valve	Pin Disconnect Components on Seperate Page
3	38H5026	1	Elbow Fitting	-
4	51M7043	1	O-Ring	15.300 X 2.200 mm
5	T77613	1	O-Ring	-
6	H75541	2	Clamp	-
7	T76719	2	Clamp	-
8	19M9845	4	Screw	M10 X 25
9	14M7648	2	Flange Nut	M10
10	19M9846	2	Screw	M10 X 40
11	AT478587	1	Oil Line	-
12	AT478588	1	Oil Line	-
13	AT478633	1	Hydraulic Hose	-
14	AT478634	1	Hydraulic Hose	-
15	AT514078	1	Hydraulic Hose	SUB FOR AT459950
16	T77613	1	O-Ring	-
17	T77857	1	O-Ring	-
18	AT514078	1	Hydraulic Hose	SUB FOR AT459950
19	T77613	1	O-Ring	-
20	T77857	1	O-Ring	-
21	T81029	2	Nut	-
22	H141510	2	Clamp	-
23	H121168	2	Plate	-
24	19M9842	1	Screw	M8 X 60
25	14M7649	1	Flange Nut	M8
26	19M7787	3	Screw	M12 X 20
27	38H5141	2	Fitting	-
28	T75276	2	Clamp	-
29	19M9405	2	Screw	M8 X 16
30	H77698	1	Tie Band	-
31	N189220	2	Tie Band	-
32	38H5003	2	Adapter Fitting	-
33	T77857	2	O-Ring	-
34	51M7043	2	O-Ring	15.300 X 2.200 mm
35	38H5012	3	Adapter Fitting	-
36	T77613	3	O-Ring	-
37	51M7043	3	O-Ring	15.300 X 2.200 mm

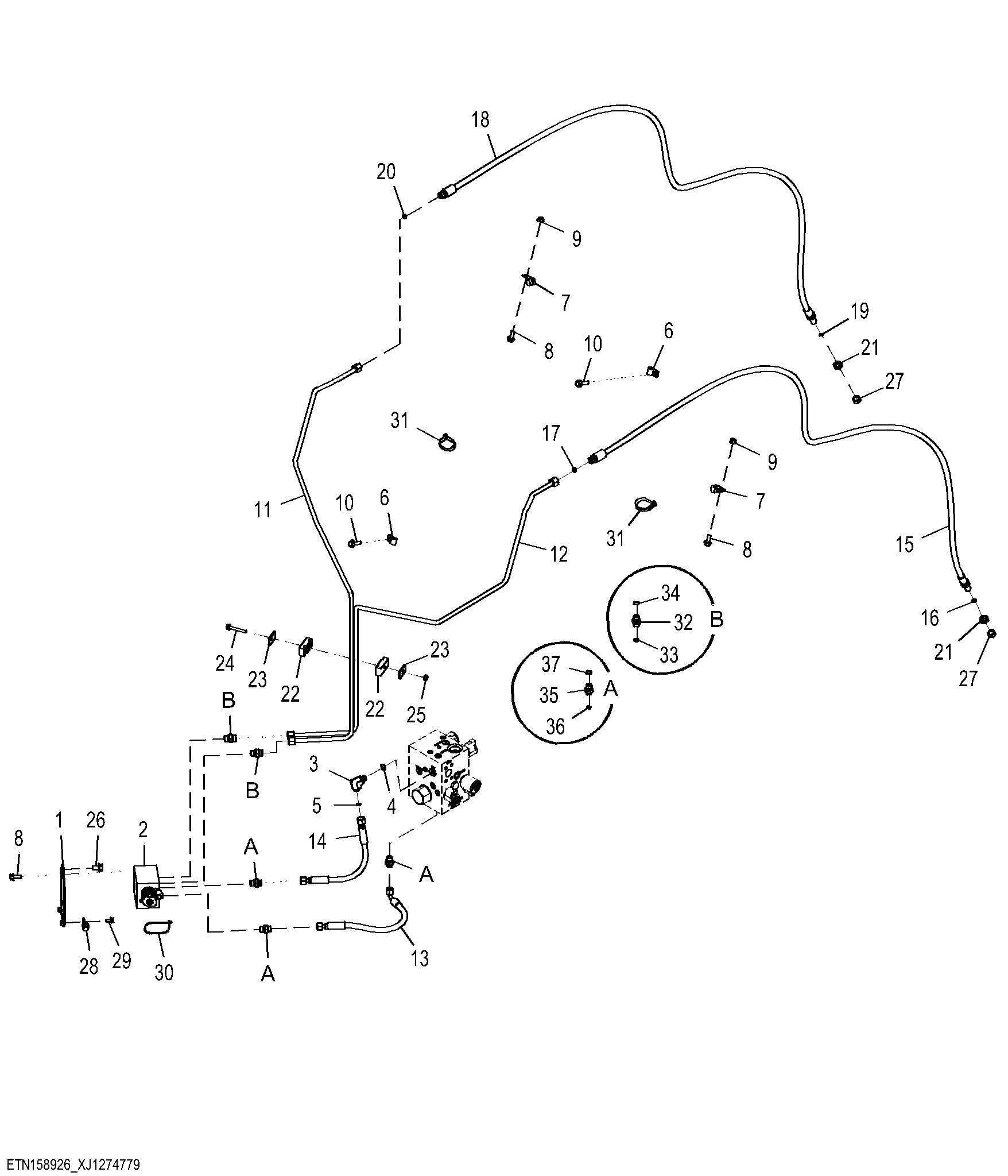

Pin Disconnect valve and Boom Hydraulic Lines
