Открытый узел

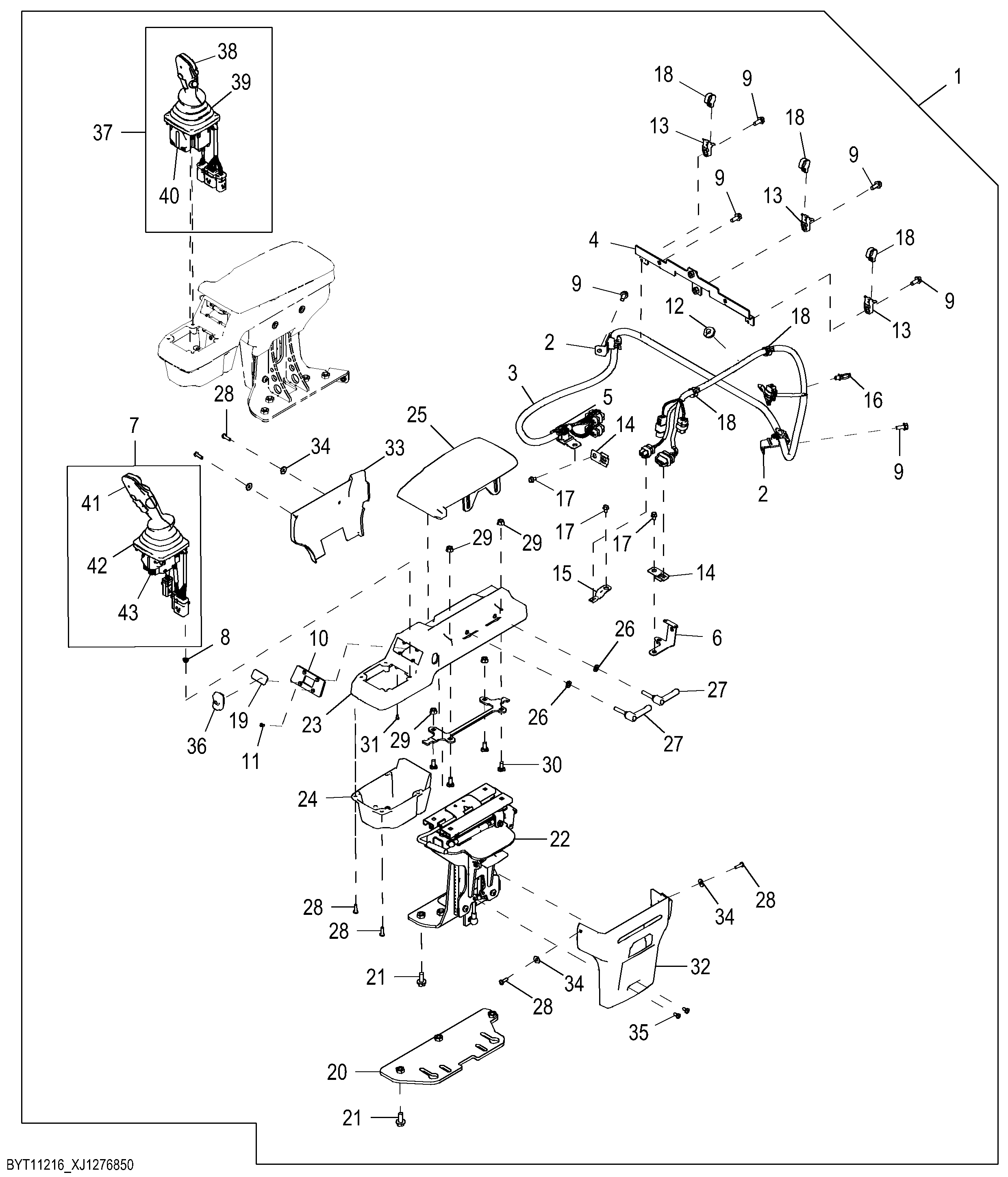

Joysticks and Armrest Mounting Parts Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT11216	1	Mounting Parts	WHOLE GOODS
2	T404448	4	Clamp	-
3	AT484548	1	Cab Wiring Harness	Joystick Steering Harness, LH Components on Seperate Page
4	AT484780	1	Bracket	Harness Retention
5	T389883	2	Clamp	-
6	AT473827	1	Bracket	Armrest Connector Bracket
7	AT481740	1	Electrohydraulic Controller	Electro-Hydraulic Base, Grip Steer
8	14M7744	4	Flange Nut	M6
9	19M9836	7	Screw	M8 X 20
10	T385012	1	Bracket	Command Arm Front Cover
11	T400185	4	Socket Head Screw	-
12	R70350	1	Grommet	-
13	N380408	3	Clamp	-
14	57M10650	2	Clip Kit	-
15	57M8736	1	Elec. Connector Accessory	-
16	T209627	1	Clamp	-
17	19M9830	3	Screw	M6 X 12
18	H224073	5	Tie Band	-
19	F124357	1	Plug	-
20	AT494948	1	Bracket	Joystick Steering Plate
21	19M7785	7	Screw	M10 X 25
22	AT469010	1	Armrest Console	LH, Armrest Components on Seperate Page
23	T386731	1	Console	Command Armrest Upper Cover, LH
24	T372690	1	Console	Command Armrest Lower Cover, LH
25	AT469014	1	Armrest	LH, Armpad
26	24M7238	2	Washer	8.700 X 17 X 2 mm
27	T407888	2	Handle	Armpad Locking Handle
28	T406564	8	Bolt	-
29	14M7298	4	Flange Nut	M8
30	03M7184	4	Bolt	M8 X 20
31	19M8869	2	Screw	M4 X 8
32	T381195	1	Cover	LH, Armrest Outer Side Cover
33	T381196	1	Cover	LH, armrest inner side cover
34	T134530	4	Washer	-
35	21M7687	2	Screw	M6 X 12
36	AT486937	1	Push Switch	Joystick Enable Switch
37	AT491321	1	Electrohydraulic Controller	Electro-Hydraulic Base, Grip Fourth Function NO-FNR
38	AT491322	1	Multi-Functional Controller	Fourth Function No FNR
39	T379060	1	Boot	Dual Axis
40	AT467418	1	Electrohydraulic Controller	RH
41	AT481742	1	Control	Multi Function Handle
42	T379060	1	Boot	Dual Axis
43	AT481741	1	Electrohydraulic Controller	LH, Electro-Hydraulic Base

Joysticks and Armrest Mounting Parts Kit

Нет текстового описания
