Открытый узел

Cooling Package, Pipe Handler

Cooling Package, Pipe Handler

Cooling Package, Pipe Handler

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

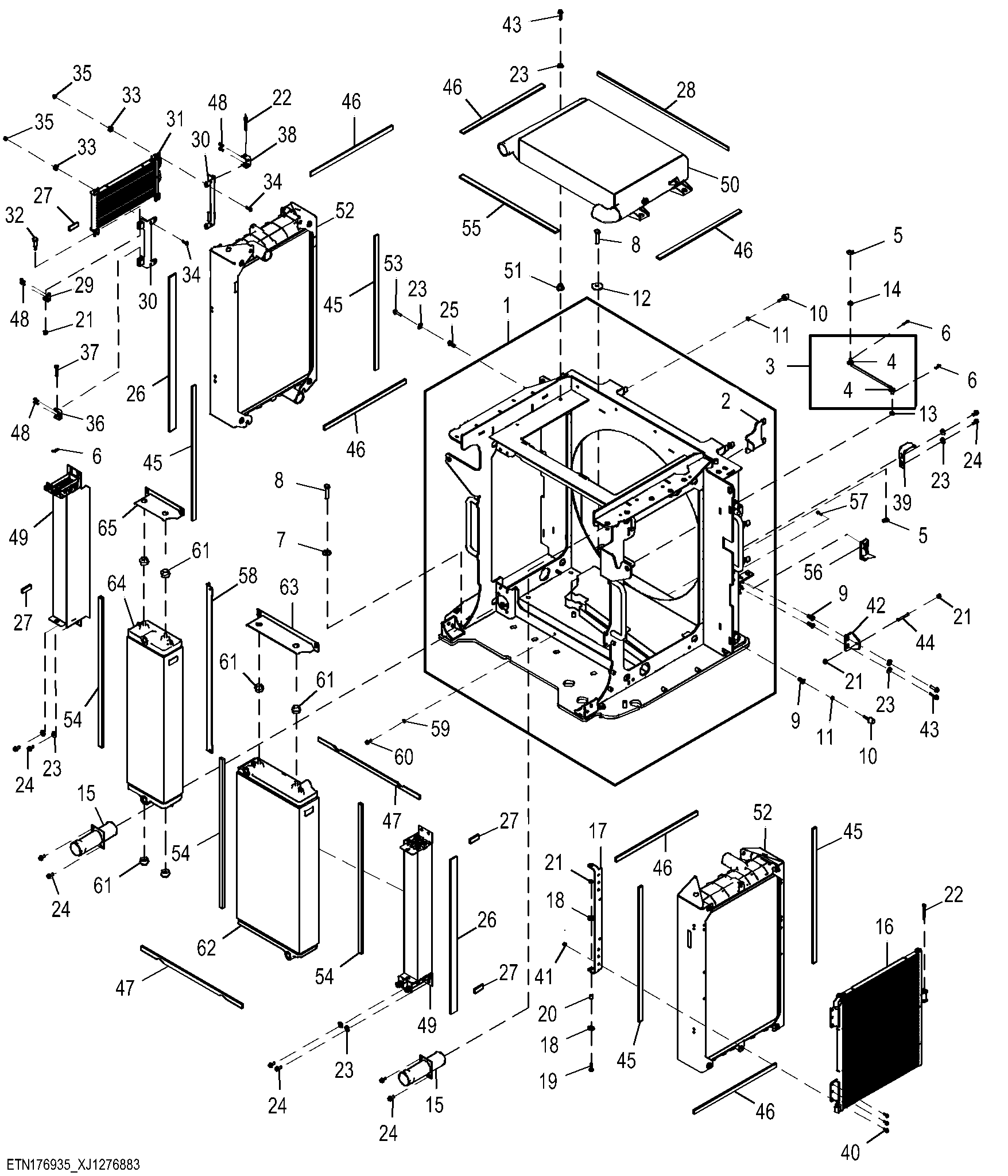

Cooling Package, Pipe Handler

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT485929	1	Frame	-
2	AT481971	1	Bracket	-
3	AT312053	1	Rod	-
4	24H381	2	Washer	1/2" X 1-1/4" X 0.083"
5	24H1330	2	Washer	15/32" X 1-3/8" X 7/64"
6	J16931	3	Pin	-
7	T119912	2	Washer	-
8	19M7719	4	Cap Screw	M16 X 70
9	T148409	19	Nut	-
10	AT306690	12	Bumper	-
11	14M7152	12	Nut	M10
12	T146246	2	Washer	-
13	T27260	1	Washer	-
14	T162238	1	Grommet	-
15	AT374929	2	Tube	Radiator
16	AT404106	1	Vapor Condenser	-
17	AT488408	1	Bracket	-
18	T158424	4	Washer	-
19	03M7194	2	Bolt	M10 X 40
20	T158436	2	Spacer	-
21	14M7648	9	Flange Nut	M10
22	N279068	2	Cotter Pin	-
23	24M7545	30	Washer	10.500 X 30 X 2.500 mm
24	19M9845	17	Screw	M10 X 25
25	T148410	18	Nut	-
26	T271461	2	Isolator	-
27	T271532	4	Isolator	-
28	T387751	1	Isolator	-
29	T288347	1	Bracket	-
30	AT395038	2	Bracket	-
31	AT377353	1	Fuel Cooler	-
32	T68435	1	Bolt	-
33	AH235592	4	Isolator	-
34	03M7186	4	Bolt	M8 X 30
35	14M7396	4	Lock Nut	M8
36	T296917	1	Bracket	-
37	45M7040	1	Pin Fastener	10 X 60 mm
38	T283997	1	Bracket	-
39	T288862	1	Plate	-
40	19M9836	6	Screw	M8 X 20
41	14M7649	5	Flange Nut	M8
42	T330427	2	Angle	-
43	19M9847	8	Screw	M10 X 45
44	T330428	2	Bolt	-
45	T364635	4	Isolator	-
46	T364636	6	Isolator	-
47	T387752	2	Isolator	-
48	19M9404	12	Screw	M6 X 20
49	AT488265	2	Oil Cooler	Axel
50	AT505634	1	Intercooler	Charge Air Cooler
51	AXE18508	4	Isolator	-
52	AT488450	2	Radiator	-
53	19M9846	9	Screw	M10 X 40
54	T429568	3	Isolator	-
55	T429569	1	Isolator	-
56	AT321320	1	Latch	Rear Door
57	19M7863	4	Screw	M6 X 25
58	AT505689	1	Bracket	-
59	24M7522	2	Washer	8.400 X 16 X 1.600 mm
60	19M9837	2	Screw	M8 X 25
61	T288652	8	Isolator	-
62	AT505635	1	Oil Cooler	Transmission
63	AT505640	1	Bracket	-
64	AT505636	1	Oil Cooler	Hydraulic and Transmission
65	AT505638	1	Bracket	-
