Air Intake and Engine Miscellaneous Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R522023	1	Gasket	-
2	RE527106	1	Clamp	-
3	R41071	1	Fitting	-
4	-	1	Part 4	MAKE FROM T60811, CTL 838.2 mm (2.75 ft)
5	T184924	1	Hose Clamp	-
6	AR21837	2	Clamp	-
7	T264338	1	Coupling	-
8	R320565	1	Gasket	-
9	RE285844	1	Clamp	-
10	T273598	1	Air Intake	-
11	-	1	Part 11	MAKE FROM T207885 , CTL 914.4 mm (3.0 ft)
12	H77698	2	Tie Band	-
13	AR21839	1	Clamp	-
14	T143534	1	Spacer	-
15	AT121321	1	Hose Clamp	-
16	19M7807	1	Screw	M10 X 60
17	T83426	2	Washer	-
18	19M7892	4	Cap Screw	M20 X 80
19	AT407353	1	Tee Fitting	-
20	51M7047	1	O-Ring	23.600 X 2.900 mm
21	38H5008	1	Adapter Fitting	-
22	T77613	1	O-Ring	-
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	AT320593	2	Fitting	-
25	AT320593	1	Fitting	-
26	T217789	1	Label	Engine Coolant
27	T217790	1	Label	Engine Oil
28	RE64661	1	Elbow Fitting	-
29	T292216	1	Heat Shield	-
30	19M7774	1	Screw	M6 X 12

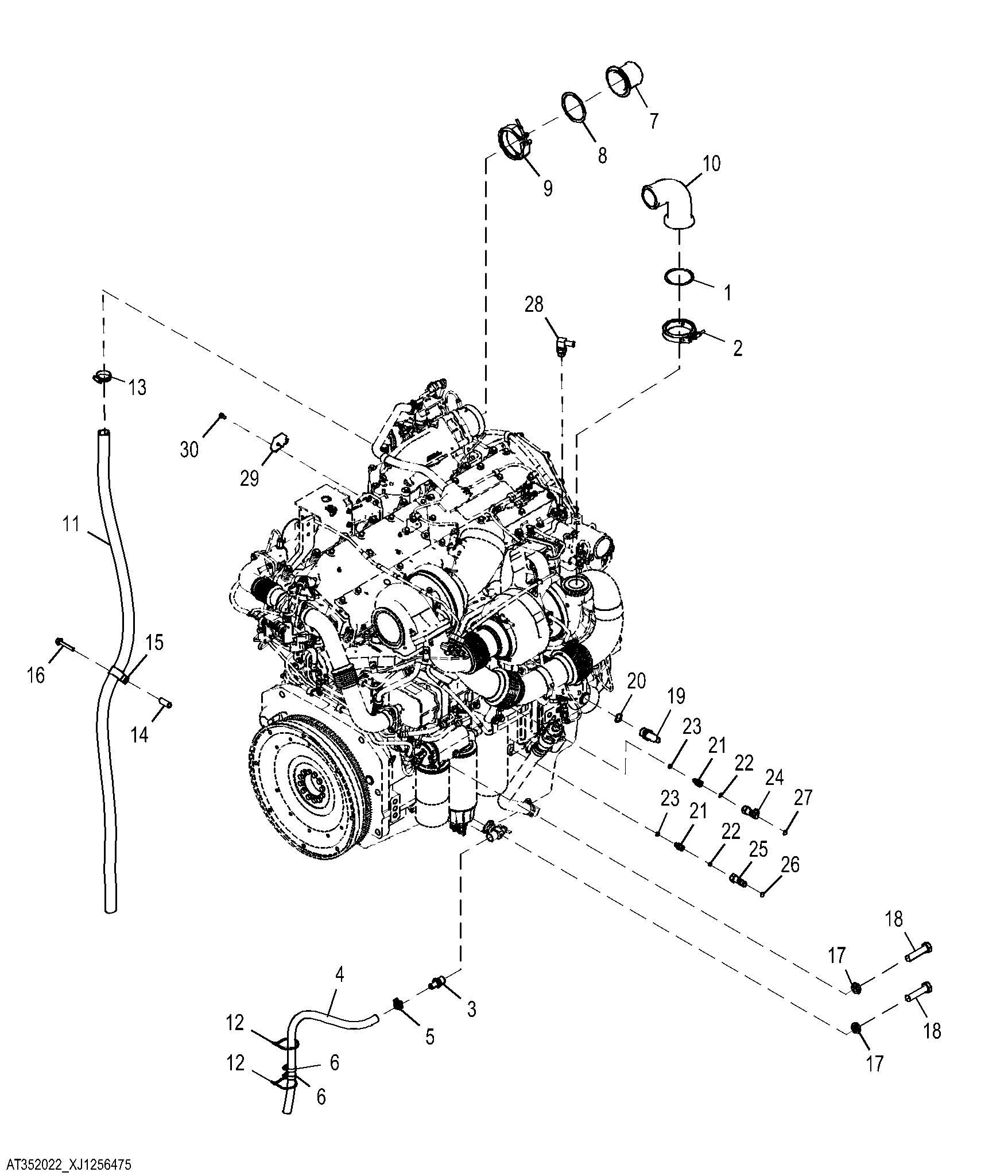

Air Intake and Engine Miscellaneous Components

Нет текстового описания
