Открытый узел

Quick Service System Conversion Kit

Quick Service System Conversion Kit

Quick Service System Conversion Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

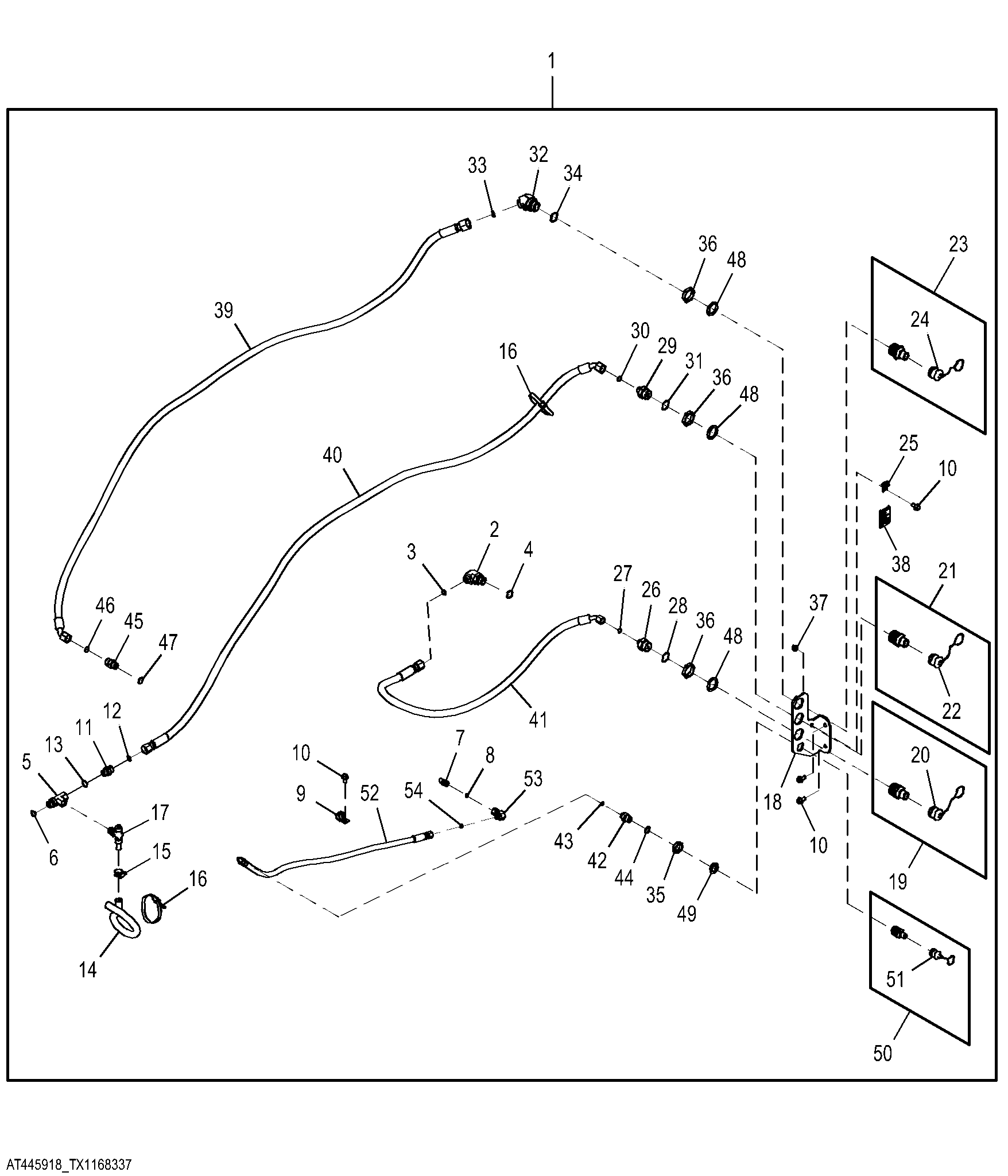

Quick Service System Conversion Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT445918	1	Hose Kit	Whole Goods
2	38H1404	1	Elbow Fitting	-
3	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
5	T231038	1	Tee Fitting	-
6	51M7045	1	O-Ring	19.300 X 2.200 mm
7	T78646	1	Adapter Fitting	-
8	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
9	T74416	1	Clamp	-
10	19M7784	4	Screw	M10 X 20
11	38H5004	1	Adapter Fitting	-
12	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
13	51M7045	1	O-Ring	19.300 X 2.200 mm
14	T29384	1	Hose	-
15	AR21837	1	Clamp	-
16	N189220	2	Tie Band	-
17	RE507950	1	Drain Valve	-
18	T330415	1	Plate	-
19	AT319079	1	Fitting	Engine
20	AT319081	1	Cap	-
21	AT325195	1	Fitting	Transmission
22	AT325197	1	Cap	-
23	AT325198	1	Fitting	Hydraulic Oil Reservoir
24	AT325200	1	Cap	-
25	T78974	1	Clamp	-
26	38H1176	1	Adapter Fitting	-
27	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
28	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
29	38H1447	1	Adapter Fitting	-
30	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
31	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
32	38H1073	1	Elbow Fitting	-
33	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
34	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
35	T78707	1	Nut	-
36	R32295	3	Nut	-
37	14M7296	1	Flange Nut	M10
38	T246891	1	Label	Quick Service
39	AT425461	1	Hydraulic Hose	-
40	AT425462	1	Hydraulic Hose	-
41	AT376362	1	Hydraulic Hose	-
42	38H1172	1	Adapter Fitting	-
43	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
44	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
45	38H1162	1	Adapter Fitting	-
46	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
47	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
48	24H1520	3	Washer	1-15/32" X 2" X 0.105"
49	24M7294	1	Washer	26 X 39 X 4 mm
50	AT435651	1	Fitting	Radiator
51	AT435652	1	Cap	-
52	AT453212	1	Hydraulic Hose	Fabricate
53	38H1094	1	Elbow Fitting	-
54	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
