Открытый узел

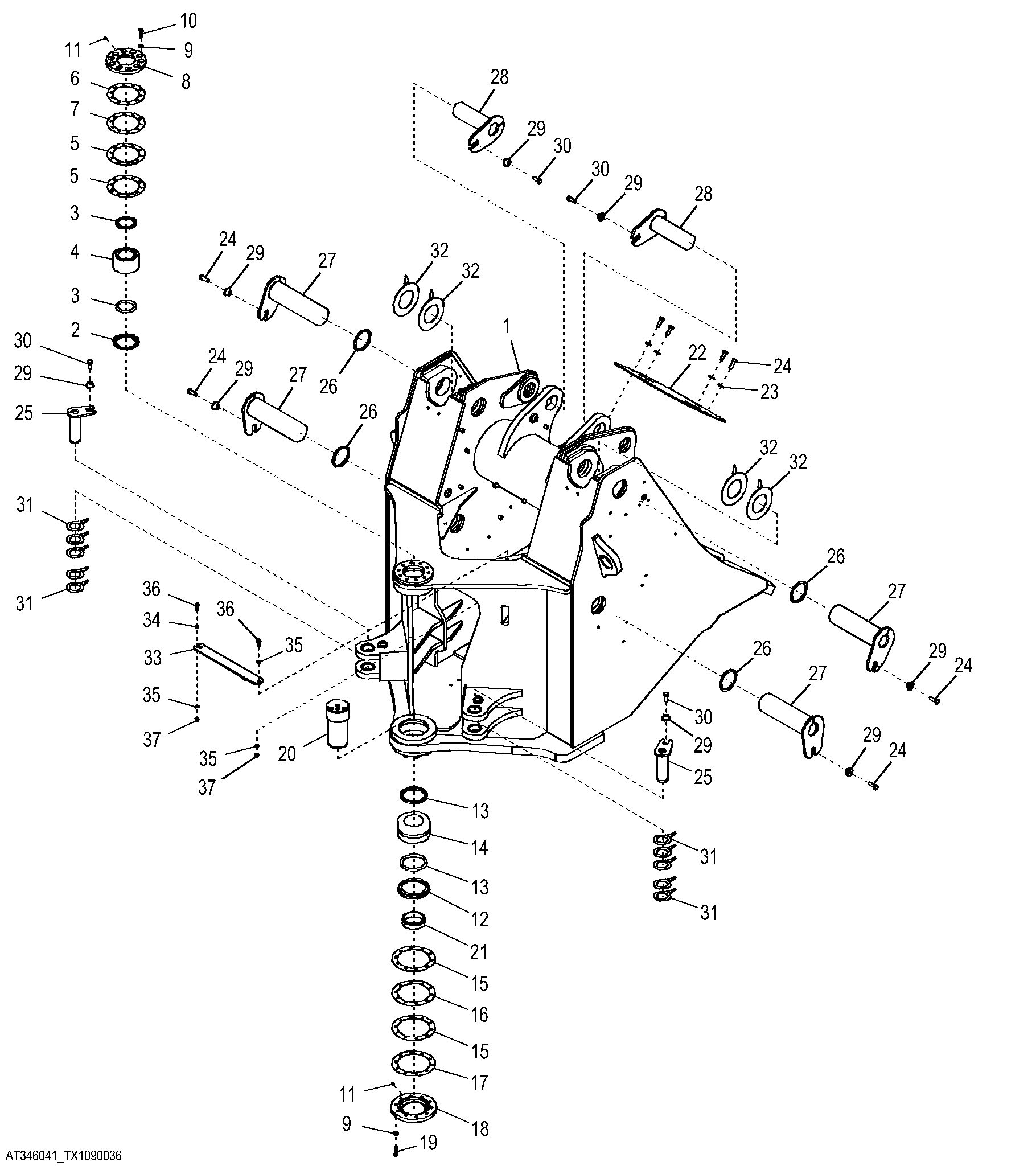

Loader Frame with NeverGrease™ Pin Joints

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8043	4	Cap Screw	M16 X 140
1	AT346040	1	Frame	Convenience Assembly, NLA, ORDER AT410849, AT426448, (2) 19M7835, (3) 24M7239, T266406, (2) 14M7296, (4) 19M8043 AND (4) T207097
1	AT410849	1	Frame	Convenience Assembly
1	T207097	4	Plate	-
2	T156027	1	Spacer	-
3	T156926	2	Seal	-
4	AT202609	1	Bearing	-
5	T156711	2	Shim	-
6	T156710	1	Shim	-
7	T156709	1	Shim	-
8	T200887	1	Cover	-
9	24M7240	20	Washer	13 X 25 X 3 mm
10	19M7496	10	Cap Screw	M12 X 45
11	JD7759	2	Lubrication Fitting	-
12	T232689	1	Spacer	-
13	T156473	2	Seal	-
14	AT312391	1	Bearing	-
15	T209837	2	Shim	-
16	T209836	1	Shim	-
17	T209835	1	Shim	-
18	T209839	1	Cover	-
19	19M9315	10	Cap Screw	M12 X 50
20	T208748	1	Pin Fastener	-
21	T209834	1	Locking Collar	-
22	T156190	1	Cover	-
23	24M7241	4	Washer	17 X 34 X 4 mm
24	19M7489	8	Cap Screw	M16 X 45
25	AT325850	2	Pin	-
26	T236610	4	Seal	-
27	AT330349	4	Pin	-
28	AT330351	2	Pin	-
29	T176064	8	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
30	19M7488	4	Cap Screw	M16 X 40
31	T215849	10	Shim	-
32	T223726	4	Shim	-
33	AT426448	1	Bracket	-
34	T266406	1	Spacer	-
35	24M7239	3	Washer	10.700 X 21 X 2.500 mm
36	19M7835	2	Screw	M10 X 35
37	14M7296	2	Flange Nut	M10

Loader Frame with NeverGrease™ Pin Joints

Нет текстового описания
