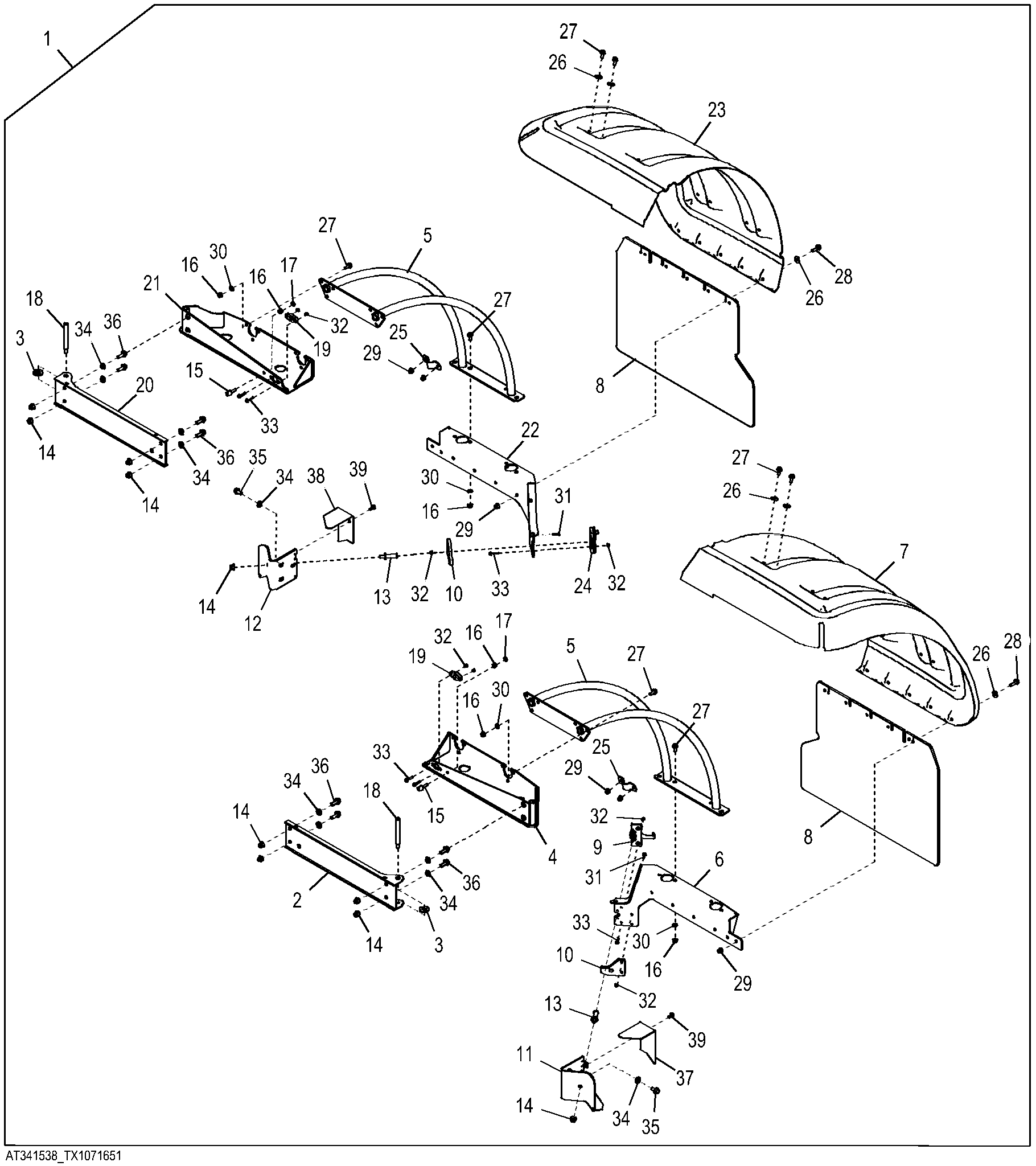

Full Coverage Rear Fenders Kit ( - 653128)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT341538	1	Fender	Whole Goods
2	AT321096	1	Hinge	-
3	24M7242	2	Washer	21.400 X 42 X 5 mm
4	AT321097	1	Hinge	-
5	AT321095	2	Support	-
6	AT321098	1	Bracket	-
7	T354149	1	Fender	SUB FOR T230522
8	T279482	2	Splash Guards	-
9	AT322382	1	Latch	-
10	T214949	3	Pad	-
11	AT395492	1	Bracket	SUB FOR AT371018
11	AT371018	1	Bracket	NLA, ORDER AT395492 AND T288776
12	AT371019	1	Bracket	NLA, ORDER AT395493 AND T288778
12	AT395493	1	Bracket	SUB FOR AT371019
13	AT301711	2	Striker	-
14	14M7401	10	Lock Nut	M12
15	AT219974	2	Bumper	-
16	14M7296	22	Flange Nut	M10
17	14M7152	2	Nut	M10
18	T215604	2	Rod	-
19	T215884	2	Support	-
20	AT323116	1	Hinge	-
21	AT323117	1	Hinge	-
22	AT323118	1	Bracket	-
23	T354150	1	Fender	SUB FOR T230523
24	AT322383	1	Latch	-
25	R214344	12	Clamp	-
26	24M7296	34	Washer	10.500 X 30 X 2.500 mm
27	19M7785	44	Screw	M10 X 25
28	19M7835	10	Screw	M10 X 35
29	14M7400	34	Lock Nut	M10
30	24M7239	20	Washer	10.700 X 21 X 2.500 mm
31	03M7290	4	Bolt	M6 X 30
32	14M7397	16	Lock Nut	M6
33	19M7833	12	Screw	M6 X 35
34	T178063	14	Washer	-
35	19M7788	6	Screw	M12 X 25
36	19M7790	8	Screw	M12 X 35
37	T288776	1	Plate	SUB FOR T259381
38	T288778	1	Plate	SUB FOR T259384
39	19M7866	4	Screw	M8 X 20

Full Coverage Rear Fenders Kit ( - 653128)
