Открытый узел

Cooling System (Engine 6135HDW01)

Cooling System (Engine 6135HDW01)

Cooling System (Engine 6135HDW01)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

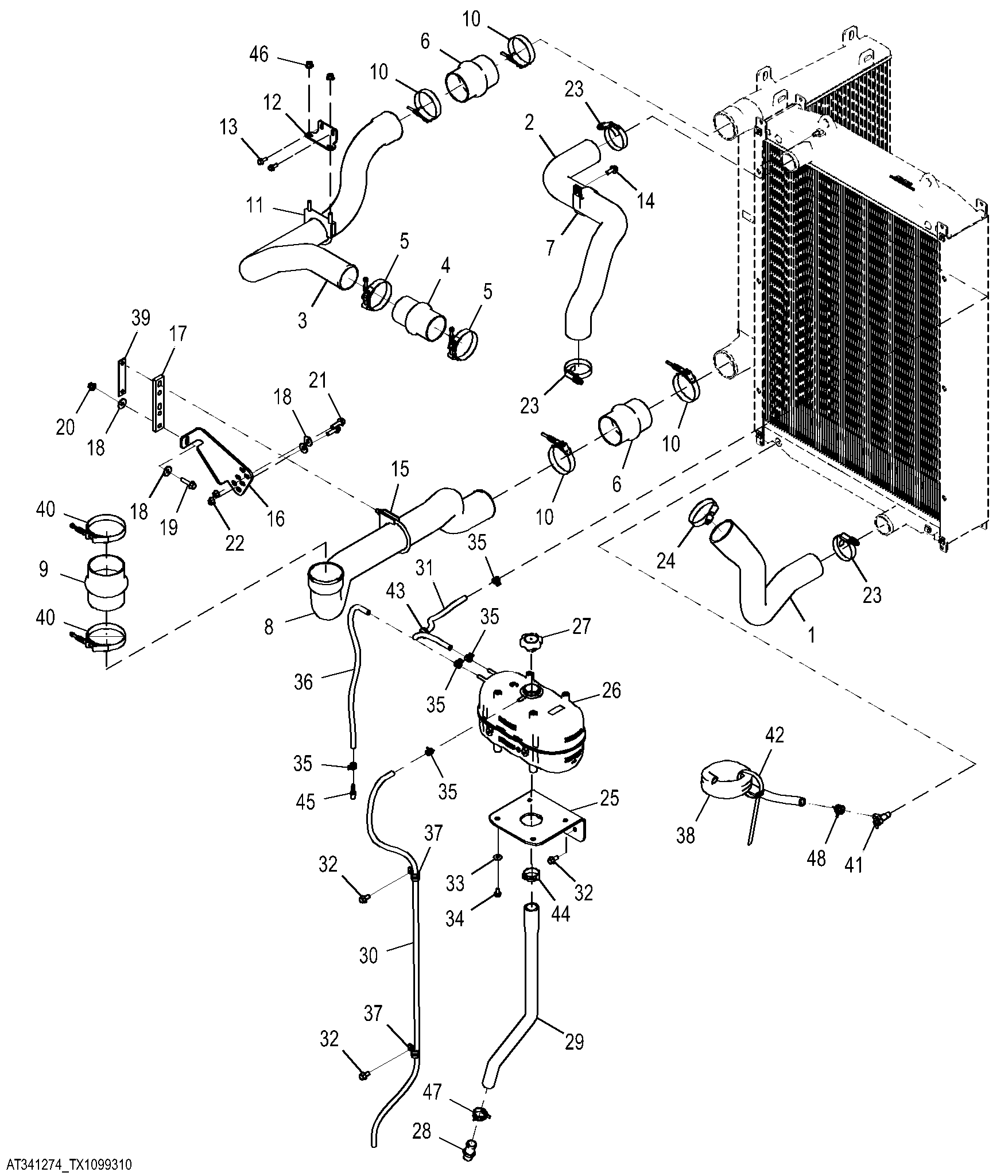

Cooling System (Engine 6135HDW01)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T239201	1	Radiator Hose	Lower Radiator Hose
2	T239200	1	Radiator Hose	Upper Radiator Hose
3	T239117	1	Tube	Upper Charge Air Cooler Hose
4	R164193	1	Hose	-
5	AT301456	2	Clamp	-
6	T179288	2	Compressed Air Hose	-
7	T162575	1	Clamp	-
8	T239116	1	Tube	Lower Charge Air Cooler Hose
9	T179289	1	Compressed Air Hose	-
10	RE572220	4	Clamp	-
11	AN276328	1	Clamp	-
12	T213531	1	Bracket	-
13	19M7866	2	Screw	M8 X 20
14	19M7785	1	Screw	M10 X 25
15	AT116380	1	Clamp	-
16	T295656	1	Bracket	-
17	T182578	1	Support	-
18	24M7296	4	Washer	10.500 X 30 X 2.500 mm
19	19M7804	1	Screw	M10 X 40
20	14M7400	1	Lock Nut	M10
21	19M7835	2	Screw	M10 X 35
22	14M7296	2	Flange Nut	M10
23	AH170895	3	Clamp	-
24	RE52702	1	Clamp	-
25	T227565	1	Plate	-
26	AT326151	1	Tank	-
27	AT372657	1	Filler Cap	-
28	T37796	1	Hose Fitting	-
29	T239239	1	Radiator Hose	-
30	-	1	Part 30	MAKE FROM TY22324, CTL 1.68 m (5.5 ft)
31	-	1	Part 31	MAKE FROM TY22324, CTL 64 cm (2.1 ft)
32	19M7784	5	Screw	M10 X 20
33	24M7298	4	Washer	8.400 X 25 X 2 mm
34	19M7865	4	Screw	M8 X 16
35	T303090	5	Clamp	-
36	-	1	Part 36	MAKE FROM TY22324, CTL 57.91 cm (1.9 ft)
37	T74416	2	Clamp	-
38	-	1	Part 38	MAKE FROM TY22328, CTL 161.54 cm. (5.3 ft)
39	T181182	1	Strap	-
40	AT305894	2	Clamp	-
41	AT35831	1	Drain Valve	-
42	N189220	1	Tie Band	-
43	R76454	1	Grommet	-
44	T317866	1	Hose Clamp	-
45	R162917	1	Hose Fitting	-
46	14M7518	2	Flange Nut	M10
47	R132609	1	Clamp	-
48	T184924	1	Hose Clamp	-
