Открытый узел

VENTED SIDE PANELING

VENTED SIDE PANELING

VENTED SIDE PANELING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

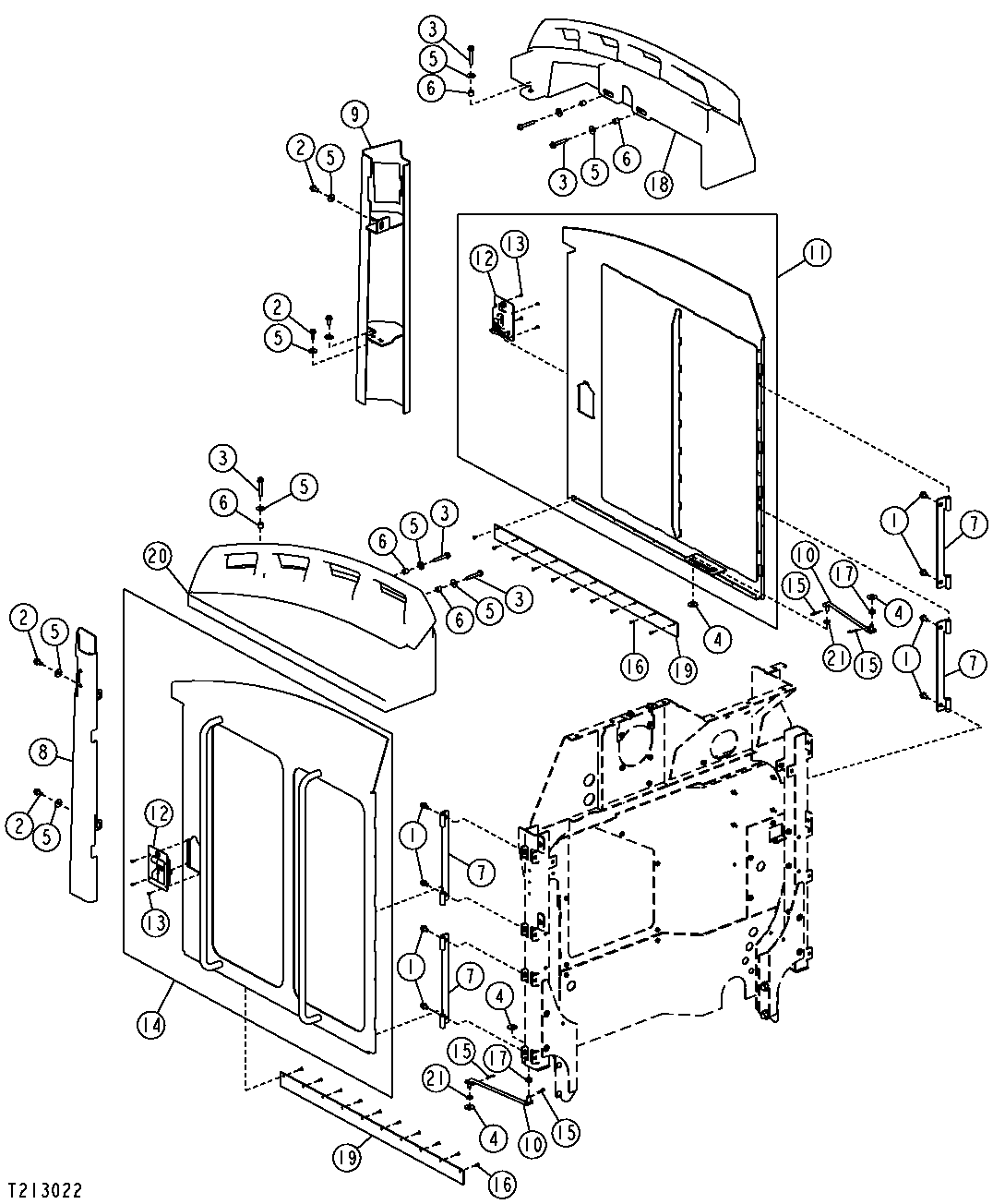

VENTED SIDE PANELING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	17	Screw	M10 X 20
2	19M7785	29	Screw	M10 X 25
3	19M7808	8	Screw	M10 X 65
4	24H1330	4	Washer	15/32" X 1-3/8" X 7/64"
5	24M7296	39	Washer	10.500 X 30 X 2.500 mm
6	28H1689	6	Spacer	0.493" X 0.675" X 5/8"
7	AT208440	6	Hinge	-
8	AT311046	1	Corner	RH
9	AT311825	1	Channel	LH
10	AT312053	2	Rod	-
11	AT330936	1	Door	LH, (SUB FOR AT312427)
12	AT225885	2	Latch	-
13	H85233	8	Rivet	-
14	AT330939	1	Door	RH, (SUB FOR AT312477)
15	J16931	4	Pin	-
16	M68628	20	Rivet	-
17	T162238	2	Grommet	-
18	T208282	1	Handle	LH
19	T209871	2	Flap	-
20	T210350	1	Handle	RH
21	T27260	2	Washer	-
