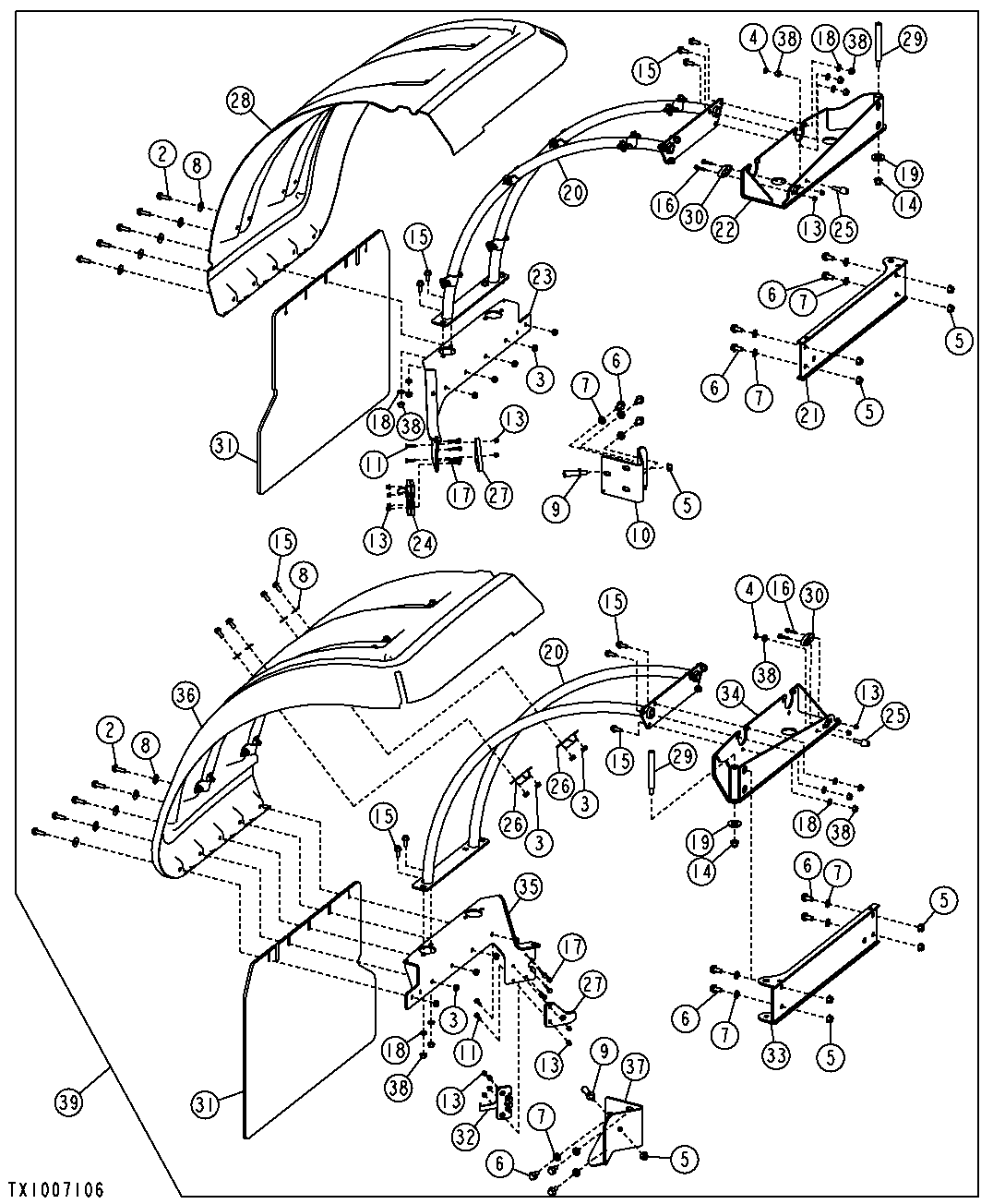

REAR FULL COVERAGE FENDERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	19M7835	10	Screw	M10 X 35
3	14M7400	34	Lock Nut	M10, (SUB FOR 14M7167, THIS APPLICATION)
4	14M7152	2	Nut	M10, (SUB FOR 14M7272)
5	14M7299	10	Flange Nut	M12
6	19M7788	14	Screw	M12 X 25
7	T178063	14	Washer	(SUB FOR 24M7240, THIS APPLICATION)
8	24M7296	20	Washer	10.500 X 30 X 2.500 mm
9	AT301711	2	Striker	-
10	AT321099	1	Bracket	-
11	03M7290	4	Bolt	M6 X 30
13	14M7397	16	Lock Nut	M6
14	14M7401	2	Lock Nut	M12
15	19M7785	44	Screw	M10 X 25
16	19M7833	4	Screw	M6 X 35, (SUB FOR 19M7796)
17	19M7833	8	Screw	M6 X 35
18	24M7239	20	Washer	10.700 X 21 X 2.500 mm
19	24M7242	2	Washer	21.400 X 42 X 5 mm
20	AT321095	2	Support	-
21	AT321096	1	Hinge	(LH)
22	AT321097	1	Hinge	(LH)
23	AT321098	1	Bracket	(LH)
24	AT322382	1	Latch	-
25	AT219974	2	Bumper	(SUB FOR H158596)
26	R214344	12	Clamp	-
27	T214949	2	Pad	-
28	T215080	1	Fender	(LH)
29	T215604	2	Rod	-
30	T215884	2	Support	-
31	T216481	2	Splash Guards	-
32	AT322383	1	Latch	-
33	AT323116	1	Hinge	(RH)
34	AT323117	1	Hinge	(RH)
35	AT323118	1	Bracket	(RH)
36	T216175	1	Fender	(RH)
37	AT323248	1	Bracket	-
38	14M7296	22	Flange Nut	M10
39	-	1	Part 37	(REAR FENDER FIELD KIT) ( AT322403 NLA)
