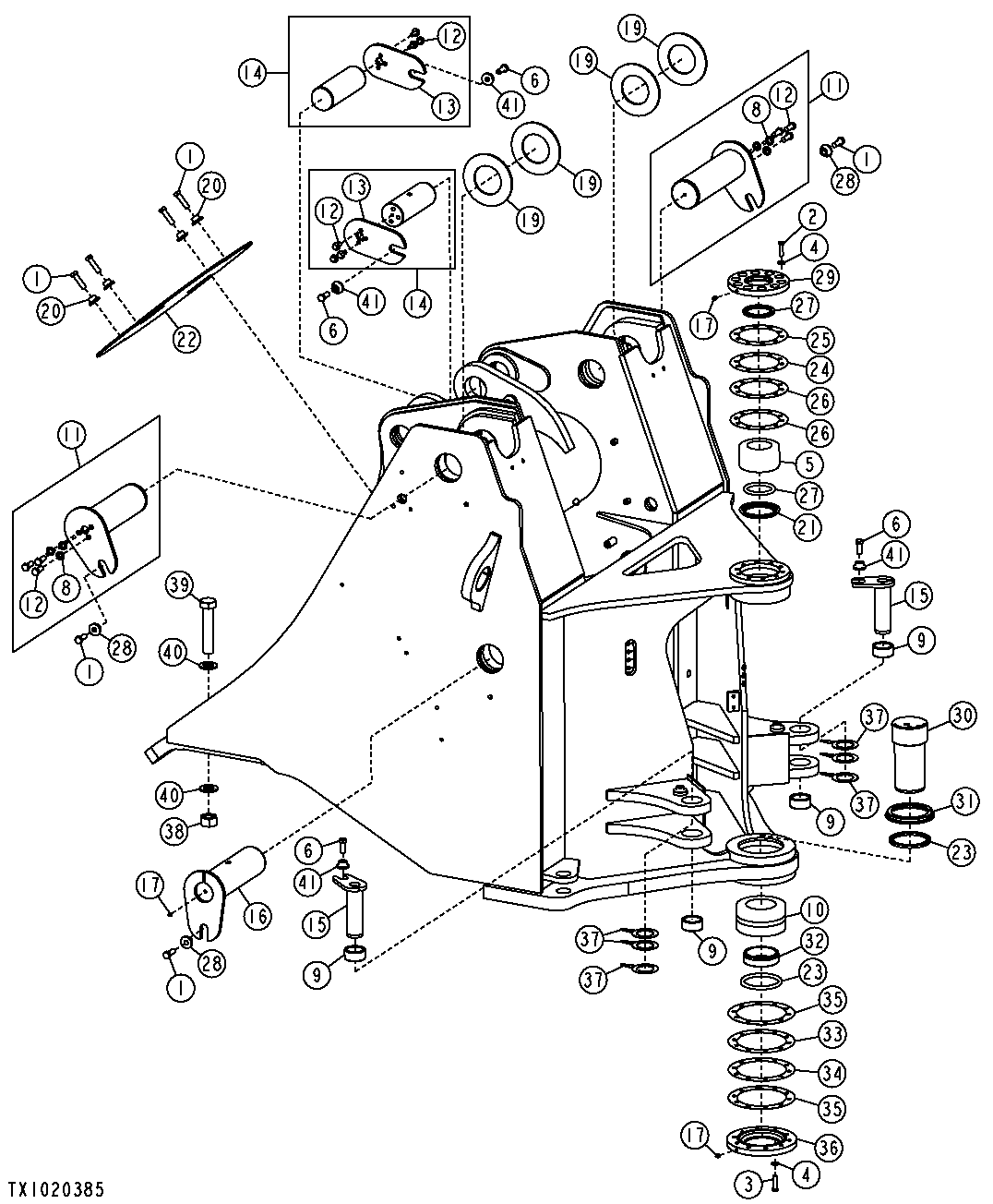

LOADER FRAME (S.N. -612719)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7489	8	Cap Screw	M16 X 45
2	19M7496	10	Cap Screw	M12 X 45
3	19M9315	10	Cap Screw	M12 X 50
4	24M7240	20	Washer	13 X 25 X 3 mm
5	AT202609	1	Bearing	-
6	19M7488	4	Cap Screw	M16 X 40, (SUB FOR 19M8029, 19M9790)
8	24M7338	6	Washer	17 X 30 X 3 mm, (USE WITH AT341170)
8	24M7097	6	Washer	17 X 28 X 2.500 mm, (USE WITH AT353860)
9	T215504	4	Bushing	-
10	AT312391	1	Bearing	-
11	AT353860	2	Pin Fastener	-
11	T228237	2	Plate	(USE WITH AT341170 OR AT353860)
12	19M7488	6	Cap Screw	M16 X 40, (USE WITH AT341170)
12	24M7097	6	Washer	17 X 28 X 2.500 mm, (USE WITH AT353855 OR AT353860)
12	19M8295	6	Cap Screw	M16 X 55, (USE WITH AT353855 OR AT353860)
12	19M7789	6	Screw	M12 X 30, (USE WITH AT316069)
13	-	1	Part 17	(SUB AT353855)( T180931 NLA)
13	T242247	1	Plate	(USE WITH AT353855)
14	AT353855	2	Pin Fastener	(SUB FOR AT316069)
15	AT325850	2	Pin	-
16	AT325851	2	Pin Fastener	-
17	JD7759	4	Lubrication Fitting	-
19	T102172	8	Washer	111.500 X 200 X 3 mm (4.390" X 7.874" X 0.118")
20	T146246	4	Washer	17 X 57.100 X 6.500 mm (0.669" X 2.248" X 0.256")
21	T156027	1	Spacer	-
22	T156190	1	Cover	-
23	T156473	2	Seal	-
24	T156709	1	Shim	(.005)
25	T156710	1	Shim	(.010)
26	T156711	2	Shim	(.020)
27	T156926	2	Seal	-
28	T176064	4	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
29	T200887	1	Cover	-
30	T208748	1	Pin Fastener	-
31	T232689	1	Spacer	(SUB FOR T209833)
32	T209834	1	Locking Collar	-
33	T209835	1	Shim	(.005)
34	T209836	1	Shim	(.010)
35	T209837	2	Shim	(.020)
36	T209839	1	Cover	-
37	T215849	10	Shim	-
38	14M7280	8	Nut	M36
39	19M9768	8	Cap Screw	M36 X 180
40	24M7462	16	Washer	-
41	T176064	4	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862"), (SUB FOR T218147)
