Открытый узел

FAN MOTOR HYDRAULIC LINES

FAN MOTOR HYDRAULIC LINES

FAN MOTOR HYDRAULIC LINES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

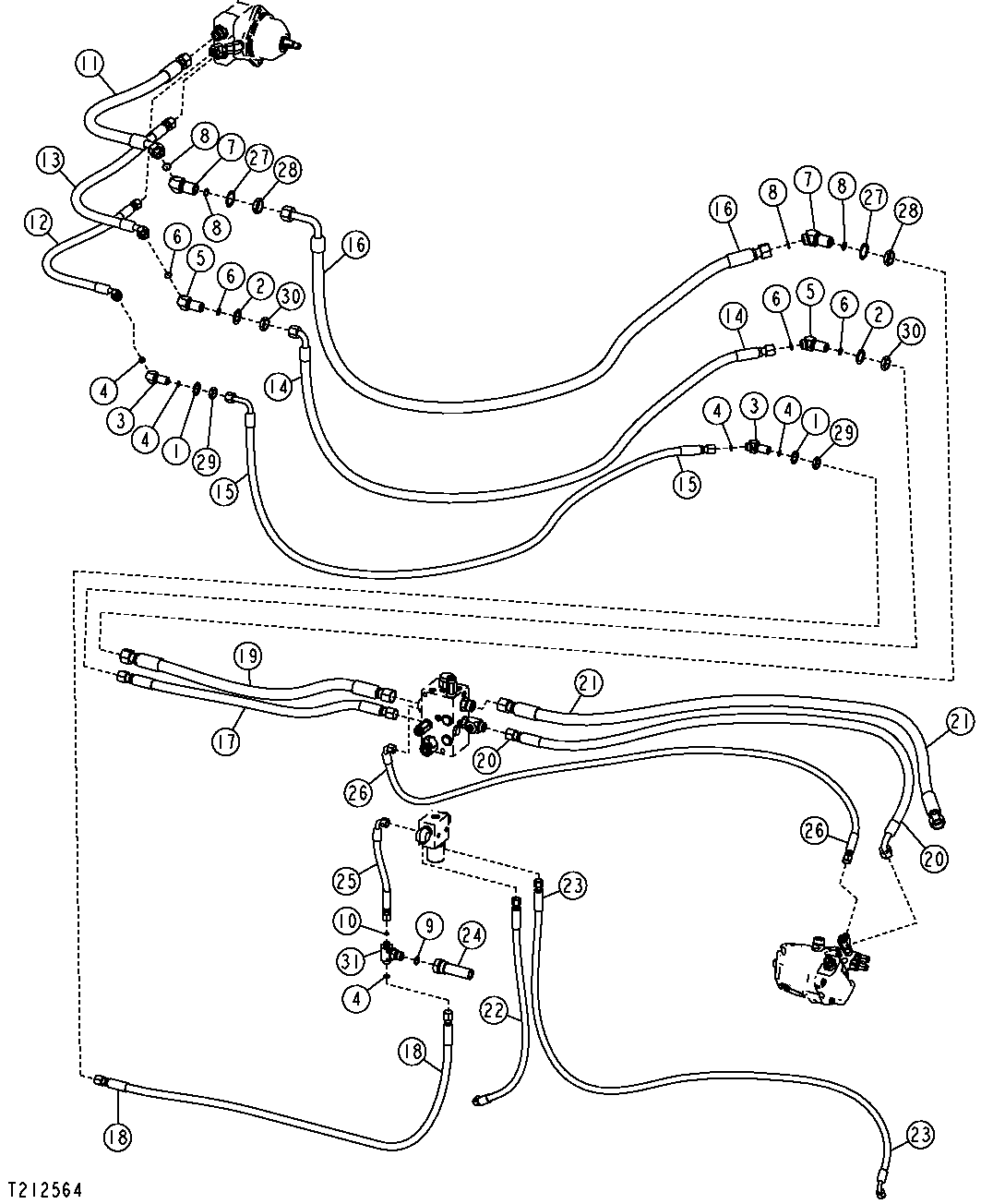

FAN MOTOR HYDRAULIC LINES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H328	2	Lock Washer	7/8"
2	12H329	2	Lock Washer	1"
3	38H1321	2	Elbow Fitting	-
4	T77857	3	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
5	38H1322	2	Elbow Fitting	-
6	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
7	38H1490	1	Elbow Fitting	-
8	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
9	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
11	AT309411	1	Hydraulic Hose	30.1752" X 780 mm (30-3/4") X 30.1752"
12	AT309414	1	Hydraulic Hose	13/16" X 742 mm (29-1/4") X 13/16", Fabricate
13	AT311148	1	Hydraulic Hose	1" X 771 mm (30-1/4") X 1", Fabricate
14	AT311149	1	Hydraulic Hose	1" X 2070 mm (81-1/2") X 1", Fabricate
15	AT311150	1	Hydraulic Hose	13/16" X 2100 mm (82-3/4") X 13/16", Fabricate
16	AT311151	1	Hydraulic Hose	30.1752" X 2141 mm (84-1/4") X 30.1752", Fabricate
17	-	1	Part 17	Fabricate, (SUB AT338917)(AT311168 NLA)
17	AT338917	1	Hydraulic Hose	1" X 880 mm (34-3/4") X 1", Fabricate
18	AT311169	1	Hydraulic Hose	13/16" X 1545 mm (60-3/4") X 13/16", Fabricate
19	AT311170	1	Hydraulic Hose	30.1752" X 850 mm (33-1/2") X 30.1752", Fabricate
20	AT322765	1	Hydraulic Hose	1" X 1845 mm (72-3/4") X 1", 1-3/16" X 1 900 MM X 1-3/16", Fabricate
21	AT311179	1	Hydraulic Hose	30.1752" X 1850 mm (72-3/4") X 30.1752", Fabricate
22	AT311319	1	Hydraulic Hose	17.4752" X 840 mm (33") X 17.4752", Fabricate
23	AT314734	1	Hydraulic Hose	9/16" X 2000 mm (78-3/4") X 9/16", Fabricate, (SUB FOR AT311320)
24	AT312287	1	Fitting	-
25	AT322762	1	Hydraulic Hose	17.4752" X 299 mm (11-3/4") X 17.4752", Fabricate
26	AT325186	1	Hydraulic Hose	17.4752" X 2075 mm (81-3/4") X 17.4752", Fabricate
27	T174275	2	Lock Washer	30.950 mm (1-7/32")
28	T78707	2	Nut	30.175 mm (1-3/16")
29	T78716	2	Nut	20.625 mm (13/16")
30	T80306	2	Nut	25.400 mm (1")
31	38H1616	1	Adapter Fitting	-
