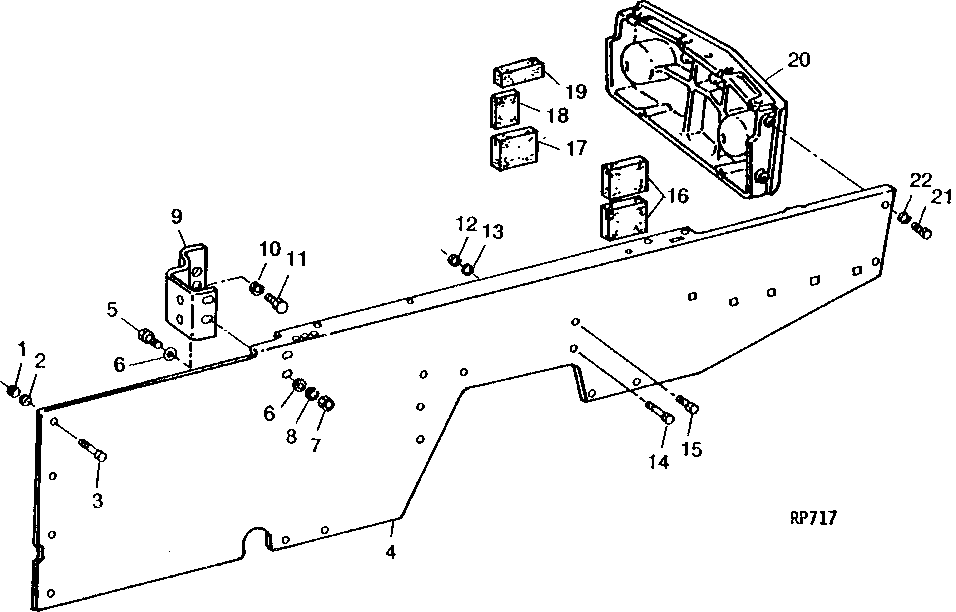

SIDE AND FRONT FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H794	8	Nut	3/4"
2	B3627R	6	WASHER	-
3	R59410	8	Bolt	FRONT HINGE
4	R57201	1	Frame	RH
4	R57202	1	Frame	LH
4	R63361	1	Frame	RH
4	R63362	1	Frame	LH
5	19H1831	4	Cap Screw	1/2" X 2"
6	24H1341	8	Washer	17/32" X 15/16" X 0.060"
7	14H1040	4	Nut	1/2"
8	12H301	4	Lock Washer	1/2"
9	R60058	1	Brace	RH
9	R67140	1	Brace	LH
9	R60059	1	Brace	RH
9	R67139	1	Brace	LH
10	12H294	8	Lock Washer	5/8"
10	12H236	8	Lock Washer	3/4"
11	19H1756	4	Cap Screw	5/8" X 1-1/2"
11	19H1798	1	Cap Screw	3/4" X 1-3/4"
12	14H794	6	Nut	3/4"
13	B3627R	6	WASHER	-
14	R57162	6	Wheel Bolt	FRONT AXLE SUPPORT
15	19H2716	6	Cap Screw	3/4" X 1-1/2", HS, SAE 8
16	R46633	2	Isolator	38 X 102 X 127MM (1-1/2" X 4" X 5")
16	R64480	1	Isolator	38 X 51 X 381MM (1-1/2" X 2" X 15"), RADIATOR, UPPER RH (SUB R91556)
16	-	1	Part 26	38 X 64 X 152MM (1-1/2" X 2-1/2" X 6"), RADIATOR, UPPER RH (MAKE FROM R48069)
17	R46633	1	Isolator	38 X 102 X 127MM (1-1/2" X 4" X 5")
17	R64480	1	Isolator	RADIATOR, LOWER LH (SUB R91556)
18	R45397	1	Insulator	RADIATOR, LH
19	-	1	Part 30	38 X 51 X 140MM (1-1/2" X 2" X 5-1/2"), RADIATOR, UPPER (MAKE FROM R35339)
20	R69544	1	Frame	(SUB FOR R57188 AND R69329)
21	19H1833	4	Cap Screw	5/8" X 1-1/4"
22	12H294	4	Lock Washer	5/8"
..	AR49923	1	Adhesive	552 G (19.5 OZ)
