ROCKSHAFT CONTROL VALVE HOUSING VALVES AND PLUGS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R64471	1	Fitting	-
2	R26906	1	O-Ring	-
3	M886T	1	Ball	16MM (5/8")
4	R39112	1	Fitting	-
5	R26375	1	O-Ring	-
6	15H571	4	PIPE PLUG	3/8"
7	R26906	2	O-Ring	-
8	AR26724	2	Elbow Fitting	90°
9	AR78658	1	Oil Line	-
10	R63715	1	Valve	FLOW CONTROL
11	R63716	1	Spring	-
12	R63717	1	Solid Shim	0.091MM (.036")
13	U17409	1	O-Ring	-
14	R63718	1	Fitting Plug	-
15	19H1732	6	Cap Screw	3/8" X 1-1/4"
15	19H1925	1	Cap Screw	3/8" X 4-1/4"
15	19H2054	1	CAP SCREW	3/8" X 4-3/4"
16	12H304	8	Lock Washer	3/8"
17	R26448	1	O-Ring	LESS HITCH
17	R26375	1	O-Ring	(USE WITH R81742)
18	R27218	1	Fitting Plug	LESS HITCH
18	R39112	1	Fitting	(USE WITH R81742)
19	R27166	4	O-Ring	-
20	R41057	4	BACK-UP RING	-
21	R40945	2	VALVE	-
22	T17882	1	WASHER	-
23	F3171R	1	O-Ring	-
24	R27175	1	Drain Plug	-
25	19H2500	1	CAP SCREW	7/16" X 1-3/8"
26	12H293	1	Lock Washer	7/16"
27	R66895	1	Orifice	-
28	R40894	1	ORIFICE	-
29	R59766	1	SPRING	-
30	R40895	1	SHIM	0.25MM (.010")
31	R41777	1	PIN	-
32	R41776	1	BALL	2MM (3/32")
33	R61350	1	BUSHING	-
34	R61349	1	VALVE SEAT INSERT	-
35	R66896	1	Pin	-
36	R67121	1	GASKET	-
37	R59082	2	SPRING	-
38	400R	2	Ball	6MM (1/4")
39	R59083	2	VALVE	-
40	R62336	2	SHAFT	-
41	R26976	1	O-Ring	-
42	R26977	1	BACK-UP RING	-
43	R41337	1	WASHER	-
44	AR78483	1	GUIDE	PRESSURE
45	R31024	1	GUIDE	RETURN

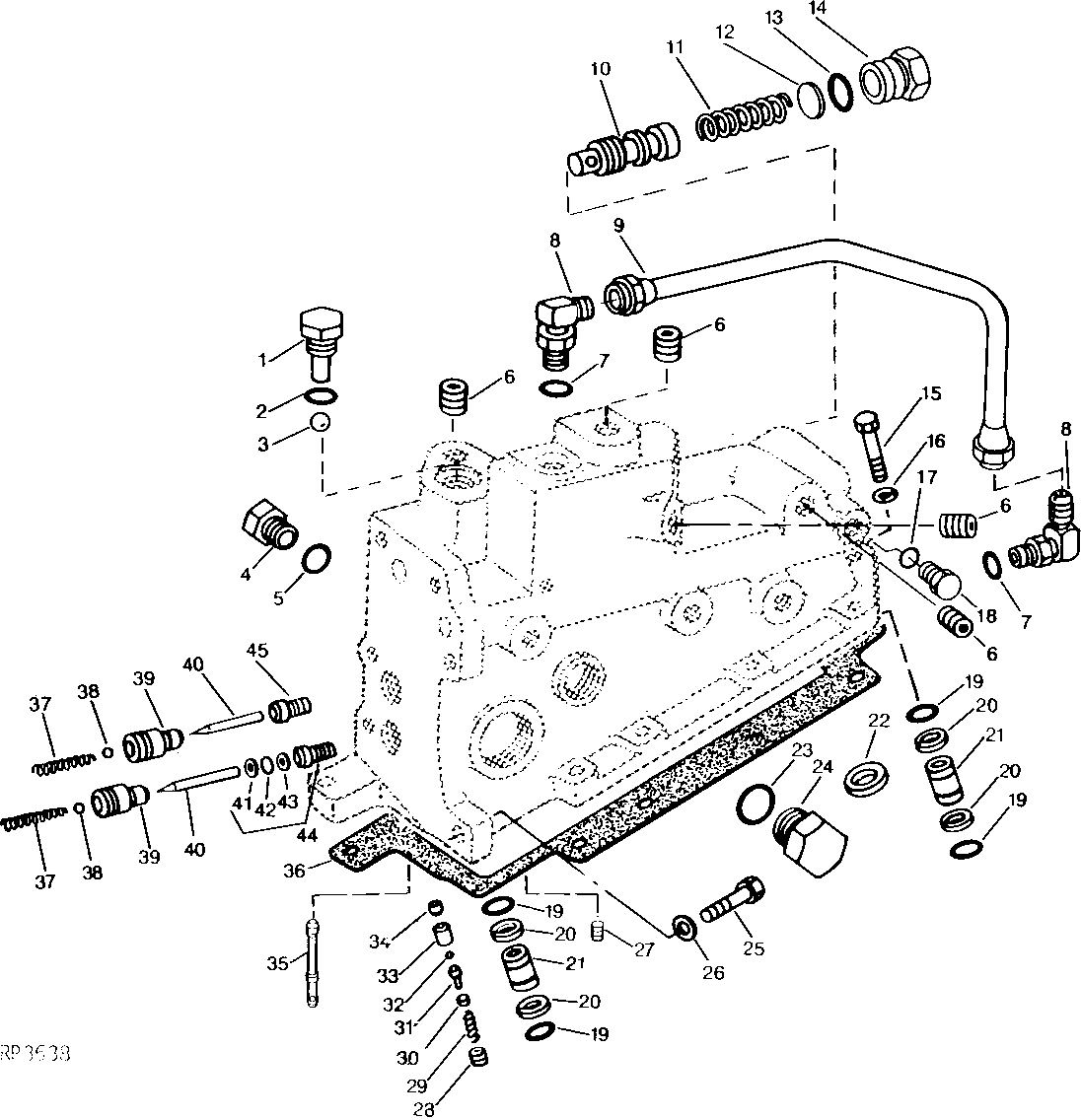

ROCKSHAFT CONTROL VALVE HOUSING VALVES AND PLUGS
