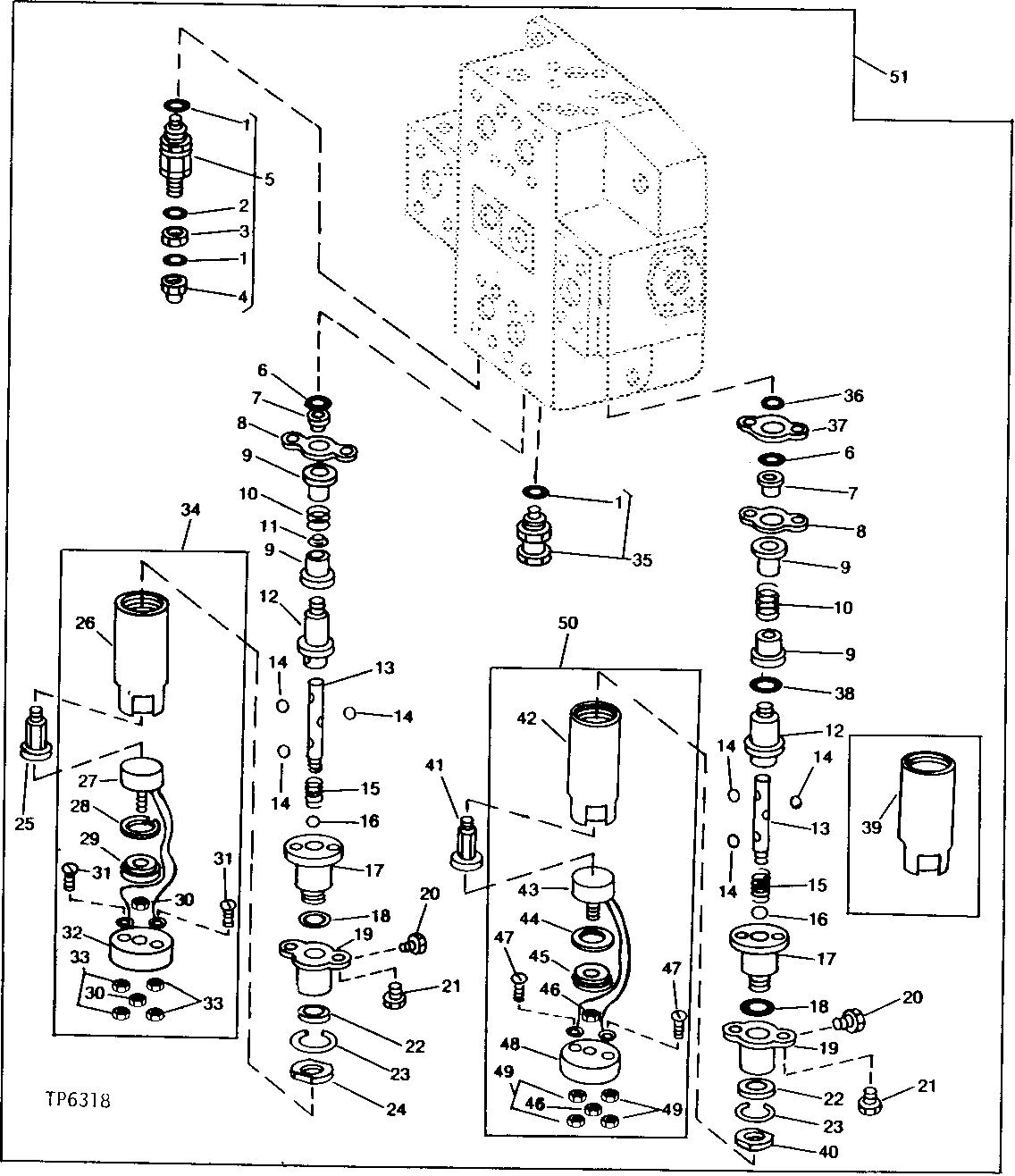

LOADER CONTROL VALVE (TWO-SPOOL LOWER SECTION) [04D03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T72573	2	O-Ring	-
2	H63283	2	O-Ring	-
3	T67424	1	Nut	-
4	T67425	1	Nut	-
5	AT69043	1	RELIEF VALVE	(SUB FOR AT64429)
6	T71981	3	O-RING	(SUB FOR T19687, THIS APPLICATION)
7	T60354	3	SEAL	-
8	T60353	1	FLANGE	3.048 MM (.120")
8	T72009	1	FLANGE	1.905 MM (.075")
8	T72010	1	GASKET	0.508 MM (.020")
8	T72011	1	GASKET	0.254 MM (.010")
8	T72012	1	GASKET	0.127 MM (.005")
9	T62303	4	RETAINER	-
10	T62297	2	SPRING	-
11	T62298	1	BUSHING	-
12	T62304	2	END	-
13	T62308	2	PIN FASTENER	-
14	-	2	Part 18	(CONTAINS (3) T71988 AND T71989) (SUB FOR T62286) (2 KITS USED) (WHEN AT68796 IS NO LONGER AVAILABLE, SUB (3) T71988 AND T71989)
15	T62292	2	SPRING	-
16	-	2	Part 20	(CONTAINS (3) T71988 AND T71989) (SUB FOR T62287) (2 KITS USED) (WHEN AT68796 IS NO LONGER AVAILABLE, SUB (3) T71988 AND T71989)
17	T72008	2	SLEEVE	(SUB FOR T62306)
18	T22828	2	O-Ring	-
19	T62305	2	CAP	-
20	21H1302	2	SCREW	1/4" X 5/8"
21	19H2936	4	Screw	1/2" X 1-1/2"
22	T62289	2	WASHER	-
23	T62288	2	SNAP RING	-
24	T62040	1	NUT	-
25	AT59359	1	PISTON	-
26	T62037	1	SLEEVE	-
27	AT61344	1	MAGNET	-
28	H35226	1	Snap Ring	(SUB FOR U11027)
29	T62039	1	ORIFICE	-
30	14H786	2	Nut	1/4"
31	21H1353	2	Screw	0.138" X 3/4"
32	T64550	1	CAP	-
33	14H1026	4	Nut	0.138"
34	AT63459	1	MAGNET	-
35	AT59643	1	CHECK VALVE	-
36	P50631	1	O-Ring	-
37	T62299	1	SPACER	-
38	U17409	1	O-Ring	-
39	T62307	1	CAP	-
40	T62040	1	NUT	-
41	AT59359	1	PISTON	-
42	T62037	1	SLEEVE	-
43	AT61344	1	MAGNET	-
44	H35226	1	Snap Ring	(SUB FOR U11027)
45	T62039	1	ORIFICE	-
46	14H786	2	Nut	1/4"
47	21H1353	2	Screw	0.138" X 3/4"
48	T64550	1	CAP	-
49	14H1026	4	Nut	0.138"
50	AT63459	1	MAGNET	-
51	AT69749	1	CONTROL VALVE	2-SPOOL COMPLETE, (SUB AT70856)
51	AT70856	1	SPOOL VALVE	2-SPOOL COMPLETE

LOADER CONTROL VALVE (TWO-SPOOL LOWER SECTION) [04D03]
